SMC薄型气动压紧执行元件结构设计

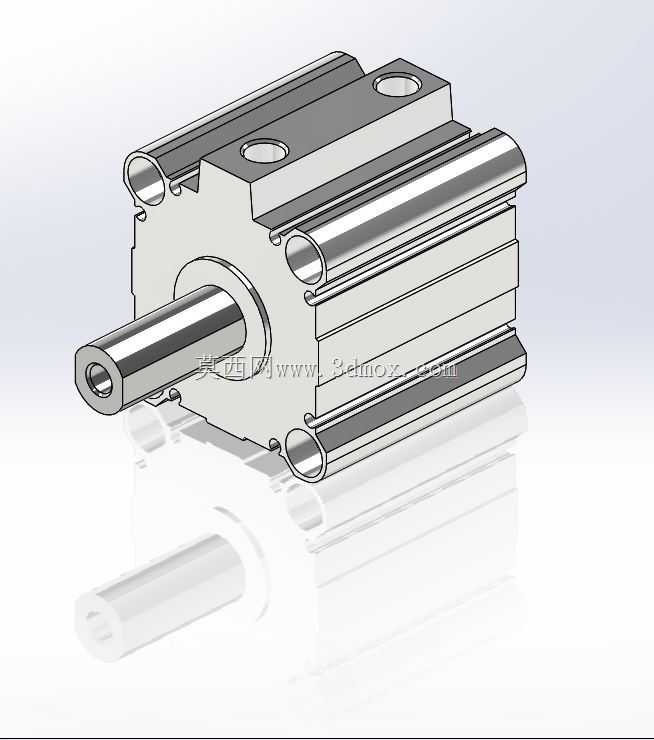

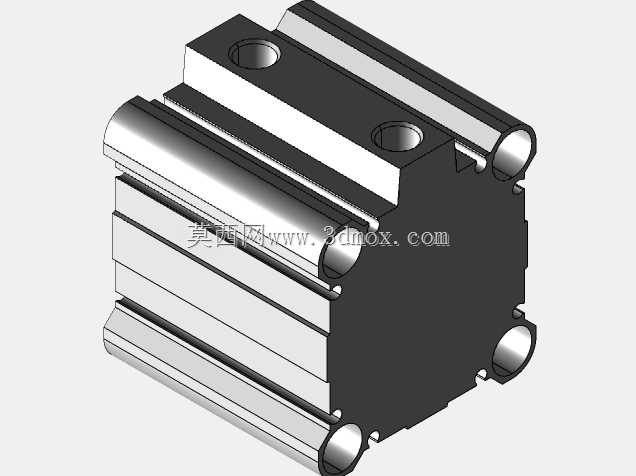

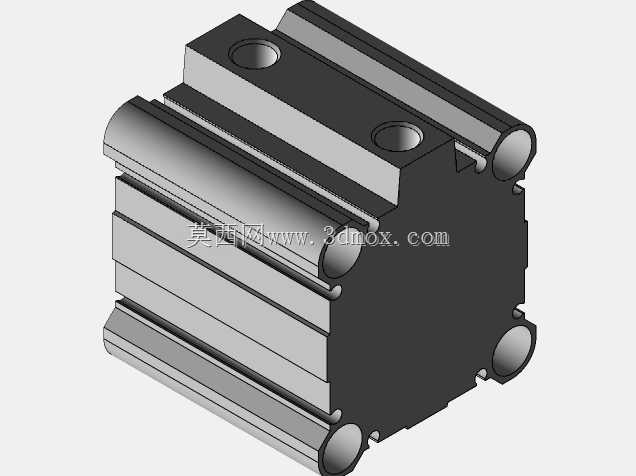

　　这款薄型气动执行元件，核心面向工装夹具、自动化装配线的压紧作业场景，在3C电子小零件装配、小家电壳体压合、五金小件冲压后整型工位中应用十分广泛，相比常规标准气缸，它的轴向尺寸压缩了近40%，在安装空间局促的工装板、回转工作台工位上，能大幅降低执行机构的整体外伸尺寸，避免与周边送料轨道、检测传感器产生运动干涉。从结构设计逻辑来看，这款元件采用了缸筒与端盖一体化的挤压成型工艺，缸体侧面直接加工出安装沉孔，不需要额外的安装支架就能直接锁固在工装基板上，四个贯通的拉杆孔既承担了前后端盖的锁紧受力，也可作为安装定位的辅助基准，安装时只要在基板上加工对应位置的销孔，就能快速完成元件的定位装拆，不需要反复调整活塞杆的伸出同轴度。

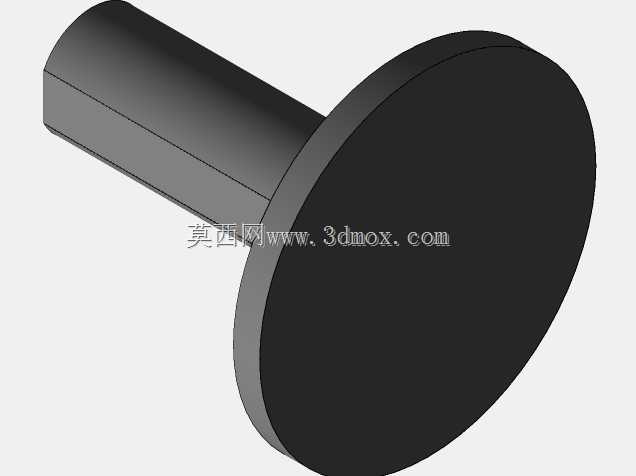

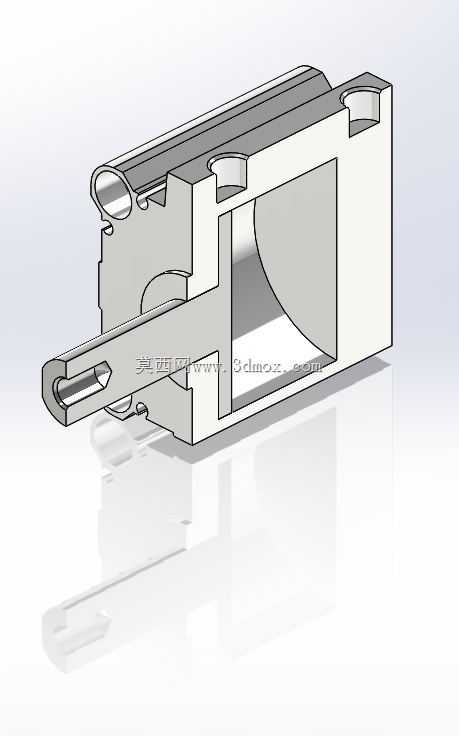

　　活塞杆采用了中空通孔设计，这个结构并非为了减重，而是针对需要气检、真空吸附或者穿入定位销的压紧工位设计，比如在压合带定位孔的塑料壳体时，可以从活塞杆中心通孔接入负压，在压紧的同时完成工件的吸附固定，省去额外的吸附机构，进一步压缩工位的整体结构尺寸。活塞部分采用了双向密封圈结构，活塞与缸筒内壁的配合间隙控制在0.02mm以内，既保证了动密封的可靠性，也避免了活塞运行时的径向窜动，活塞杆伸出端的导向套采用了含油铜基合金材质，在无额外润滑的工况下，能承受一定的径向偏载，适配部分工件放置存在微小位置偏差的压紧场景，不会因为轻微的侧向力导致活塞杆卡滞。从安装边界来看，这款元件的安装孔位采用对称分布设计，不管是水平安装、垂直安装还是侧向倒装，

　　都不会因为安装方向影响密封件的受力状态，缸体表面没有外凸的气嘴接口，气路接口直接加工在缸体侧面的沉台内，接入气管后接头不会超出缸体的最大外轮廓，在密集排布多组压紧元件的回转工装上，相邻两个元件的最小间距可以压缩到5mm以内，大幅提升工装板的空间利用率。在实际工况适配中，这款元件的行程设计覆盖了常规压紧作业的需求范围，满行程伸出时活塞杆的径向跳动量控制在0.03mm以内，压紧力随输入气压线性变化，在0.5MPa的常规工厂气源压力下，能输出稳定的轴向压紧力，不会因为行程位置变化导致压紧力波动，适合对压合位移、压紧力一致性有要求的装配工位。设计过程中，缸体的边角都做了R1.5的倒角处理，既避免了安装时锐边划伤操作人员，也减少了应力集中，

　　在长期承受交变气压载荷的工况下，不会因为边角应力集中导致缸体出现裂纹。活塞杆表面做了硬质阳极氧化处理，表面硬度达到HV400以上，在频繁往复运动的工况下，能抵御工件上残留的切削液、灰尘的磨损，延长密封件的使用寿命，不需要频繁拆解更换密封组件。另外，这款元件的缓冲结构采用了内置式弹性缓冲，没有外凸的缓冲调节针阀，在行程末端不会产生刚性撞击，运行噪音比常规气缸低15分贝左右，适合对作业环境噪音有要求的洁净车间、装配生产线使用，同时内置缓冲不需要额外调节，安装后接入气源就能直接使用，降低了现场调试的工作量。在结构建模过程中，所有配合面的尺寸公差都按照气动元件的行业标准设定，安装孔的位置度公差控制在0.1mm以内，不管是直接替换同型号的现有元件，还是在新的工装设计中调用，都不需要额外调整安装位的尺寸，能直接适配常规的工装设计标准。
