彩色滚珠旋转球轴承总成结构设计

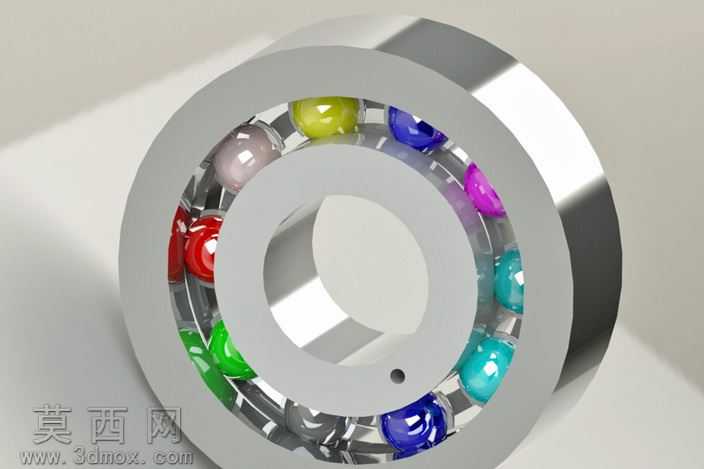

本作品为旋转式球轴承总成的三维建模设计，整体采用径向球轴承的经典结构逻辑，通过三维建模软件完成全参数化的特征构建，精准还原了深沟球轴承的核心组成部分：包含外圈、内圈、环形排布的滚动体以及配套的保持架结构。建模过程中，首先通过旋转凸台特征生成轴承的内外圈基体，对内外圈的滚道位置采用圆弧截面扫掠的方式完成滚道成型，保证滚道曲率与滚动体球面的匹配度，预留出合理的滚动配合间隙，符合实际轴承的装配公差要求。滚动体部分采用球形实体特征，沿轴承圆周方向做环形阵列排布，数量参考常规同规格轴承的滚动体配置标准，每颗滚动体的球心均处于轴承的节圆直径上，保证旋转过程中受力均匀。为了更直观展示轴承内部的滚动体排布结构，本设计对保持架做了半透明简化处理，同时为每颗滚动体赋予了不同的高光泽彩色材质，既区分了各个滚动体的独立位置，也让整体视觉效果更具辨识度，能够清晰观察到滚动体在内外圈滚道之间的排布状态。材质渲染方面，轴承内外圈采用抛光金属材质，模拟轴承钢的高反光金属质感，表面添加细微的磨砂纹理还原真实机加工的表面效果；滚动体分别赋予红、绿、蓝、紫、黄等不同的高透彩色光泽材质，模拟彩色镀膜滚珠的视觉效果，保持架采用浅灰色哑光工程塑料材质，与金属部件形成明确的材质区分。设计思路上，本模型重点突出轴承的旋转功能特性，通过彩色滚珠的差异化设计，能够直观演示轴承运转时滚动体沿滚道循环滚动的运动状态，既可以作为机械原理教学的演示模型，也可用于机械传动结构的装配示意，完整还原了球轴承通过滚动摩擦替代滑动摩擦、实现轴类部件旋转支撑的核心功能，结构尺寸符合通用球轴承的比例规范，各部件之间的配合关系完全符合实际轴承的装配逻辑，无结构干涉问题，可直接用于装配动画制作、结构展示等场景。
