立式木柴燃烧火箭炉结构设计

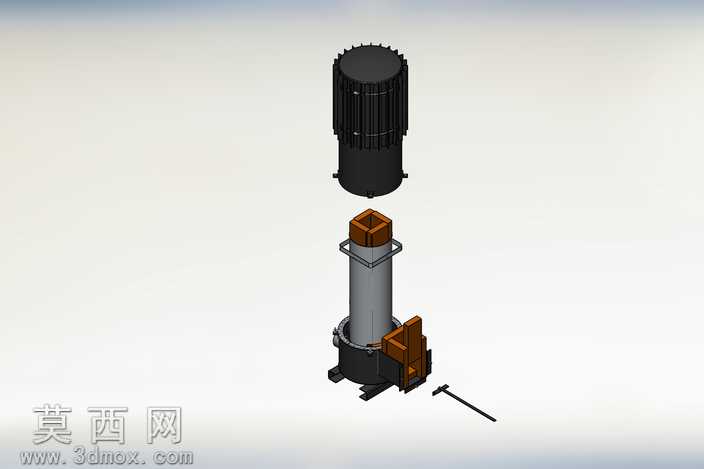

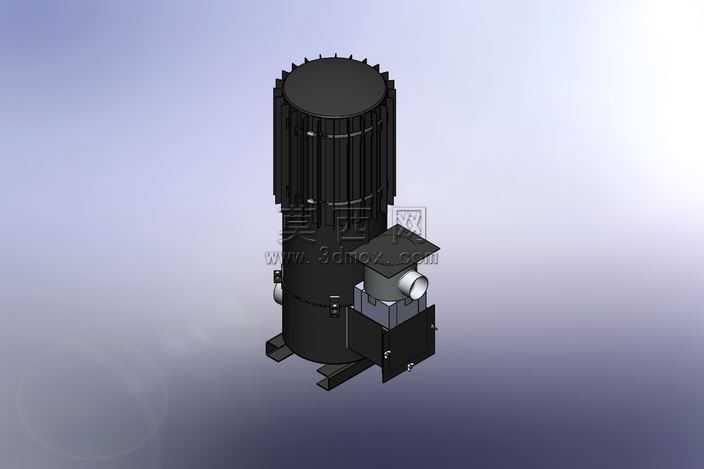

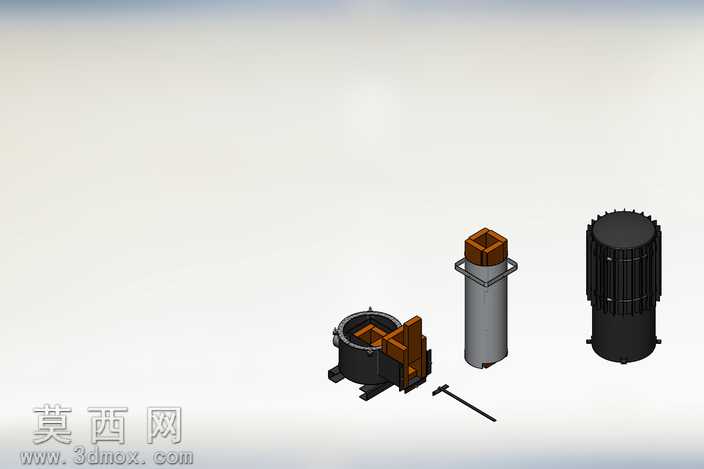

本作品为立式木柴燃烧火箭炉的三维结构设计，整体采用立式筒状布局，通过三维建模软件完成全参数化的零件建模与整机装配，还原了火箭炉高效燃烧的核心结构逻辑。建模过程中首先完成炉体主体的筒体结构绘制，上部筒体外侧设计有密集的竖向散热肋片结构，既可以增大炉体与空气的接触面积提升散热效率，也可以强化上部筒体的结构强度，避免高温下筒体发生形变。炉体下部为燃料燃烧室与进料结构，侧方设置倾斜式进料口，可适配木柴等固体燃料的投放需求，进料口旁配套设计有风量调节挡板结构，可通过调整挡板开合度控制进风量，进而调节燃烧强度与火力大小。炉体底部设计有三点式支撑脚结构，保证炉具放置时的稳定性，同时抬高燃烧室底部，为底部进风与灰分掉落预留空间。建模过程中对各零件的装配公差进行了合理预留，所有连接部位的卡扣、螺栓孔位都做了对位校验，保证结构装配的合理性。渲染阶段为炉体赋予了哑光黑色金属材质，还原了耐高温金属板材的真实质感，对散热肋片、进料口、支撑脚等细节部位做了光影强化，清晰呈现各部分的结构层次与衔接关系。该火箭炉的设计核心是利用烟囱效应强化燃烧时的空气对流，让木柴燃料可以充分燃烧，减少烟气排放，同时提升热利用效率，既可以用于户外露营时的烹饪加热，也可作为小型临时取暖设备使用，整体结构紧凑，零部件数量精简，具备较好的加工可行性与实用价值。
