双体帆船三角帆专用绞车结构设计

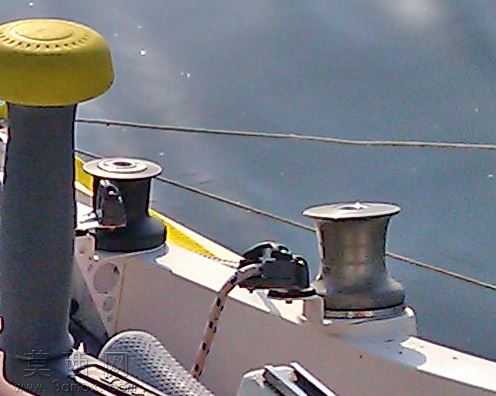

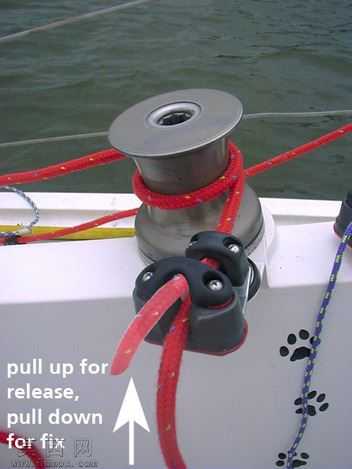

本模型针对双体帆船使用的大三角帆操控绞车开展三维建模设计，建模过程中首先梳理帆船帆装索具的实际操控逻辑，明确绞车在帆船甲板上的安装定位、受力方向与操作空间要求，还原实船应用场景下的功能需求。建模阶段先构建绞车的核心卷筒结构，卷筒表面设计适配帆索直径的防滑纹理，保证收放帆索时不会出现打滑、跳绳的问题，卷筒的转动轴系做同轴度约束，模拟实际转动时的顺滑度，避免出现卡滞的结构缺陷。针对绞车的止动结构做精细化建模，还原止动棘爪与卷筒棘轮的啮合结构，保证帆索受力收紧后可以可靠锁止，不会出现倒转松脱的风险，匹配帆船航行时受风力拉扯的受力工况。模型同时还原了甲板安装底座的结构，底座的安装孔位按照帆船甲板的舾装标准设计，保证可以直接适配常规双体船的甲板安装位，底座与卷筒支架的连接结构做加强筋设计，抵消帆索大拉力下的结构形变。材质渲染阶段，卷筒部分采用抛光金属材质模拟不锈钢的金属质感，还原船用五金抗腐蚀的材质特性，顶部操作帽采用醒目的黄色工程塑料材质，符合船用设备高辨识度的设计要求，底座部分做哑光金属喷漆质感，模拟实船设备长期使用的耐磨涂层效果。设计过程中充分考虑双体船的使用场景，整体结构紧凑不占用过多甲板空间，操作高度适配船员站姿操作的人机工程要求，除了核心的收索止动功能，还预留了摇把安装位结构，可以在大拉力工况下加装摇把省力操作，整体结构完全匹配三角帆或genaker帆的操控需求，可用于船舶舾装设计参考、帆船配件结构教学、船用五金产品开发的三维验证，模型结构完整，各部件的装配关系清晰，可直接用于结构干涉检查与装配模拟。
