一体式户外集成烹饪操作台结构设计

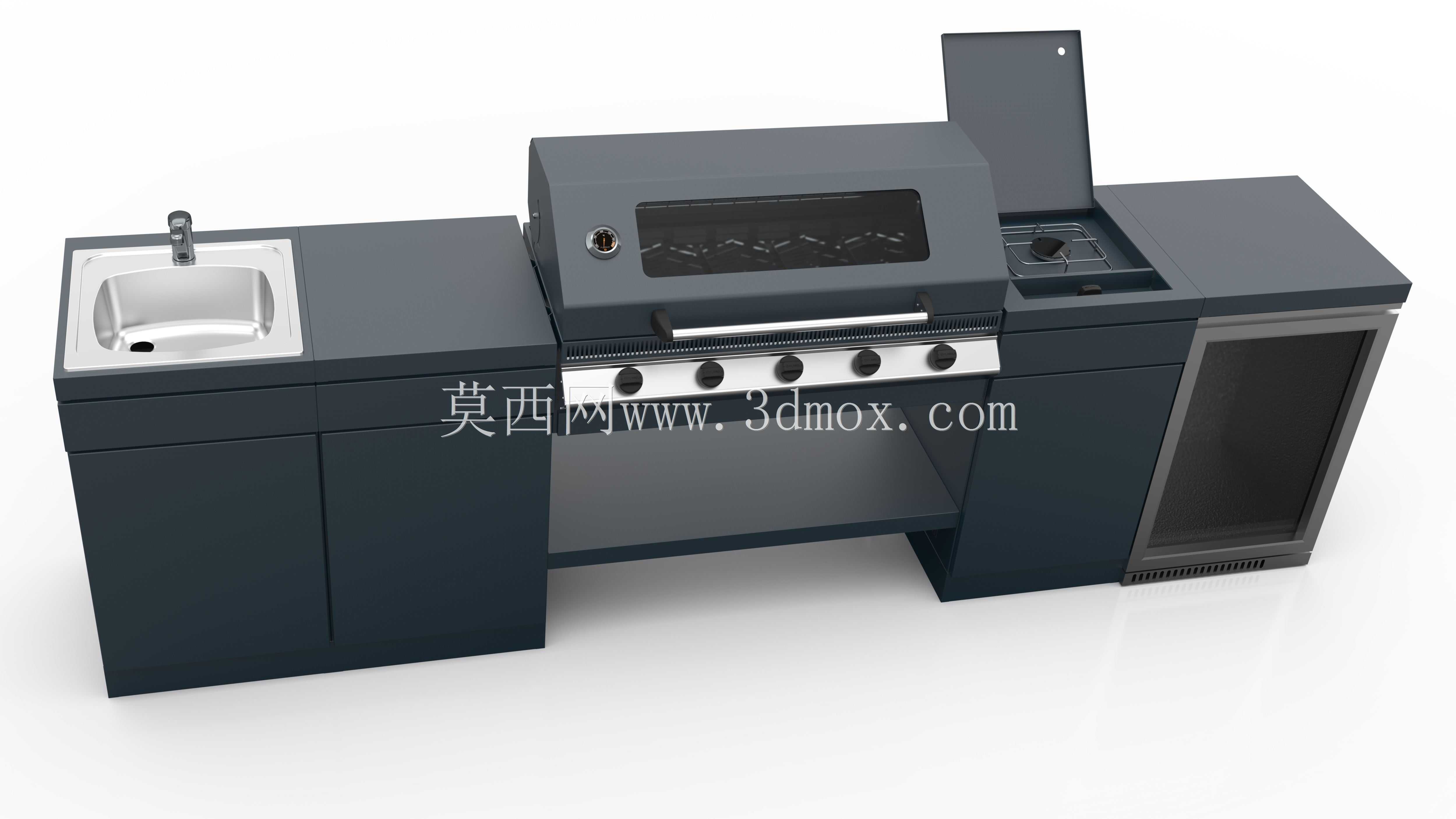

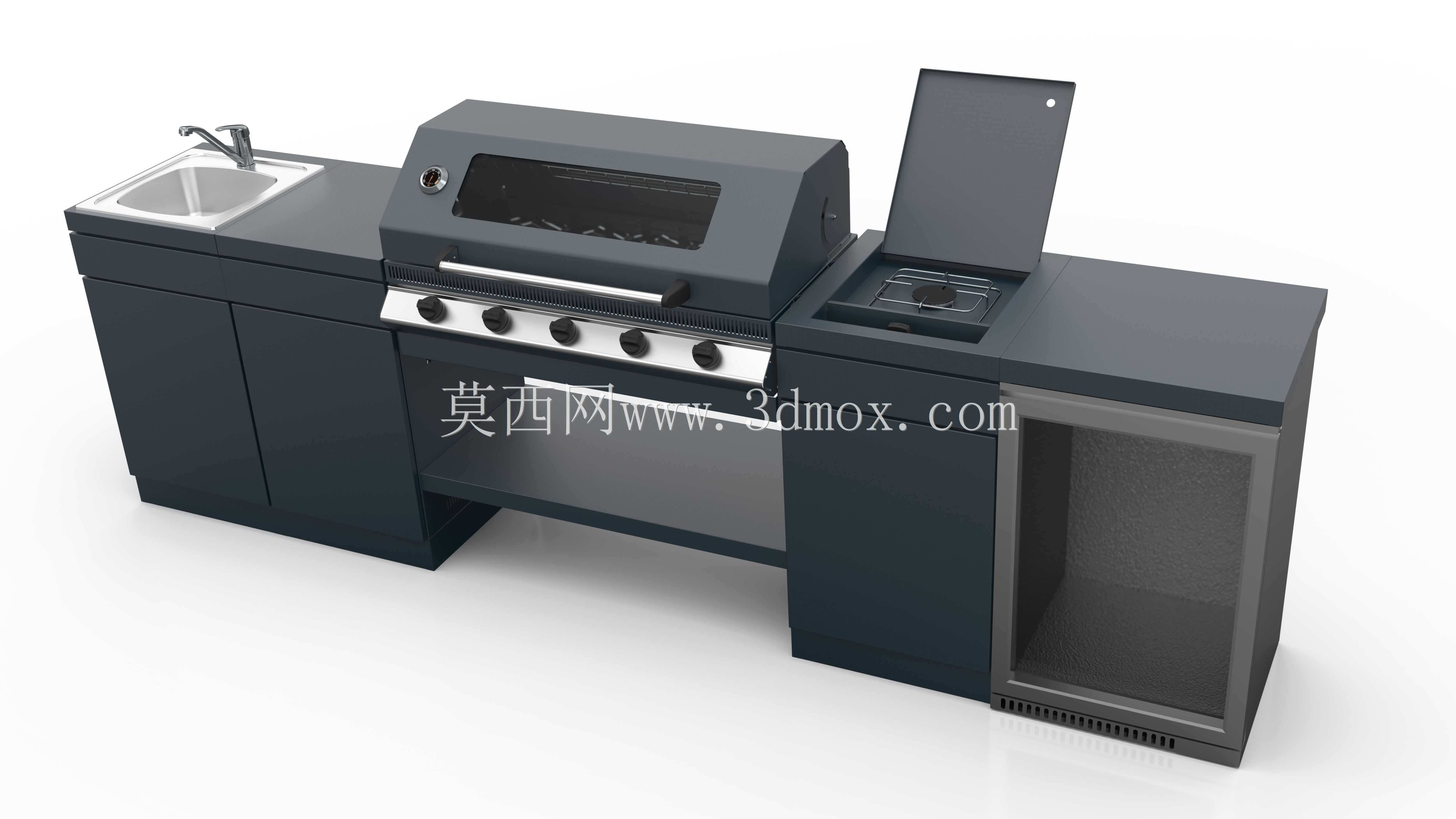

　　这套户外集成烹饪操作台，主要面向别墅庭院、露营基地、商业外摆餐饮区这类露天烹饪场景设计，解决传统户外烹饪设备零散摆放、操作动线混乱、储物与功能区割裂的实际使用痛点。从结构布局来看，整套设备采用一体化模块化拼接思路，左侧集成带冷热水龙头的不锈钢水槽单元，下方设置封闭储物柜体，可存放清洁用品、烹饪耗材，水槽边缘做了加高挡水边设计，避免露天使用时清洗用水外溢到操作台面或者地面；中间核心区域为嵌入式燃气烧烤炉单元，炉头区域做了独立的隔热腔体设计，炉体与周边柜体结构之间预留了15mm的空气隔热层，避免长时间高温烤制时热量传导到相邻柜体造成结构变形或者饰面损坏，烧烤炉上方设置可开合的玻璃视窗盖，闭合时可阻挡露天环境的落叶、灰尘落入炉腔，

　　打开后可通过背部的支撑结构固定角度，兼顾挡油与防护作用；右侧单元分为上下两个功能区，上部为嵌入式侧炉，可用于煎制辅食、加热酱料，炉盖闭合时与台面齐平，不占用额外操作空间，下部为开放式冷藏储物舱，舱门采用磁吸密封结构，可放置待烹饪的食材、冰镇饮品，舱体底部设置通风散热格栅，保证内置制冷模块的空气流通需求。整套设备的操作台面高度统一设置为850mm，符合人体站立操作的舒适高度，总长度控制在2400mm，深度为700mm，安装时仅需预留水平硬化地面，对接燃气接口、给排水接口即可投入使用，无需额外做嵌入式土建施工。从结构设计的细节来看，所有柜体的拼接处都做了防水密封胶条设计，外露的金属结构件全部采用304不锈钢或者户外专用喷塑冷轧钢板材质，

　　可耐受露天环境的日晒雨淋、温差变化，避免短时间内出现锈蚀、涂层脱落问题；操作台面的边角全部做了R20的圆角倒边处理，避免人员走动磕碰造成受伤；烧烤炉的控制旋钮全部采用防滑耐高温的胶木材质，排布在炉体前侧的操作面上，旋钮间距预留了40mm的操作空间，戴隔热手套也可准确操作；水槽的下水口设置了双层过滤提篮，可拦截食物残渣，避免户外排水管路堵塞；右侧冷藏舱的底部设置了可调节支撑脚，可适应不太平整的户外地面，保证整套设备的水平度，避免台面积水、柜门开合不畅的问题。在实际使用场景中，这套设备可覆盖从食材清洗、煎烤烹饪、辅料加热到食材暂存的全流程操作，操作人员无需在多个零散设备之间来回走动，单条动线即可完成全部烹饪操作，

　　相比零散摆放的独立户外厨电，可节省至少30%的占地面积，同时一体化的外观设计也能更好地匹配庭院、露营区的整体装修风格。建模过程中对各个功能单元的装配间隙做了精准还原，比如炉盖开合的转轴阻尼结构、柜门的铰链安装位、水槽与台面的打胶安装位、控制旋钮的装配公差都按照实际量产产品的参数设置，可直接用于户外厨电产品的结构验证、方案展示，也可作为庭院景观设计、户外商业空间布置的配套设备模型参考，帮助设计人员提前核对设备安装的空间边界、管线对接位置，避免现场施工时出现尺寸冲突、管线走位不合理的问题。
