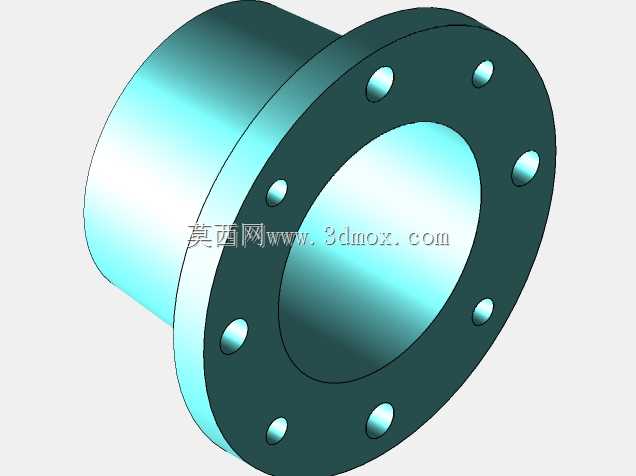

带颈凸缘八螺栓孔连接法兰结构

　　在流体输送管路系统、压力容器端接、动力设备轴端连接等场景中，这类带颈法兰是应用频次极高的静密封连接件，区别于平焊法兰的无颈结构，其延伸出的筒状颈段能在螺栓预紧时分散法兰盘承受的弯曲应力，避免法兰盘根部因应力集中出现塑性变形，尤其适配中高压管路、存在温度交变的工况场景。从结构设计逻辑来看，该法兰采用一端带圆柱颈、一端带环形密封凸盘的一体式结构，圆柱颈段用于和对接管道或者设备接口完成承插或者对焊连接，颈段的壁厚根据公称压力等级做梯度设计，靠近法兰盘的位置壁厚略大于端口位置，抵消焊接或者螺栓预紧带来的局部应力。法兰盘上均匀分布8个贯通螺栓孔，孔位采用等节距圆周排布，相邻孔位的角度公差控制在±0.5°范围内，

　　保证和配对法兰安装时螺栓能顺利穿入，不会出现别劲导致密封面压合不均的问题。法兰盘的密封面采用突面结构，密封面的平面度要求控制在0.1mm以内，表面粗糙度达到Ra1.6，安装时配合非金属垫片或者金属缠绕垫片，在螺栓预紧力作用下能形成可靠的静密封，阻止管路内的流体介质泄漏。实际选型应用时，需要先确认对接管路的通径尺寸，匹配法兰颈段的内径参数，保证颈段和管道对接时内壁齐平，避免介质流通时出现台阶造成紊流、压降增大的问题；其次要确认法兰盘的外径尺寸，核对安装空间的边界，避免法兰盘和周边的管路支架、设备壳体出现干涉；螺栓孔的中心圆直径是安装匹配的核心参数，必须和配对法兰的孔中心圆完全一致，否则无法完成螺栓穿装。

　　这类法兰的颈段长度设计也有实际考量，颈段预留足够的焊接操作空间，现场焊接作业时焊枪不会和法兰盘发生干涉，同时颈段的存在能让焊接热影响区远离密封面，避免焊接热量传导导致密封面变形，影响后续密封效果。在设备端连接场景中，比如泵体进出口、阀门端接位置，这类带颈法兰的刚性比普通平法兰更好，能承受管路传递来的附加弯矩，减少设备接口处因管路受力出现的密封失效问题。建模过程中，螺栓孔的位置采用圆周阵列特征生成，先绘制单个孔的草图，以法兰中心轴线为阵列轴完成8个孔的均布，保证孔位的位置度符合设计要求；法兰颈和法兰盘的衔接位置做了R角过渡，避免直角位置的应力集中，提升整体结构的抗疲劳性能，在长期受压力波动、温度变化的工况下，

　　过渡圆角能大幅降低裂纹萌生的概率。密封面位置特意做了0.2mm的凸台高度，安装时垫片的压缩量能控制在合理区间，既不会因为压缩量过大导致垫片压溃失去回弹能力，也不会因为压缩量不足导致密封比压不够出现泄漏。现场安装作业时，螺栓的拧紧需要按照对角顺序分次完成，第一次拧紧到额定预紧力的30%，第二次到60%，第三次到100%，保证整个密封面的压合力均匀分布，避免单侧受力过大导致法兰偏斜。在化工管路、市政供水、暖通循环、液压动力站等场景中，这类法兰的适配性极强，只要匹配对应的压力等级和通径参数，就能快速完成管路和设备的对接，相比螺纹连接、焊接连接，法兰连接的优势在于后期拆卸维护方便，不需要破坏管路结构就能完成阀门更换、设备检修等作业。
