Trex450直升机金属尾伺服安装支架

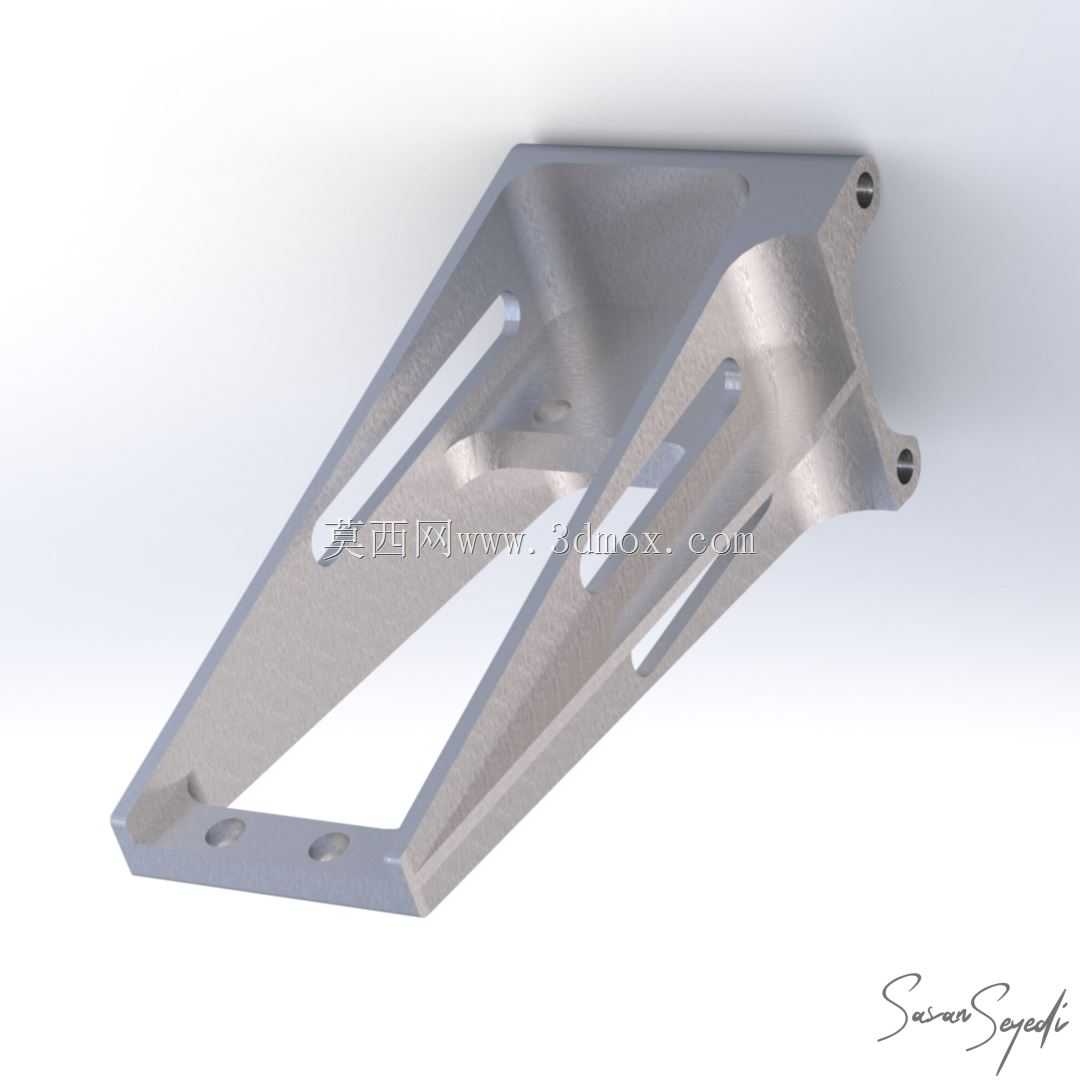

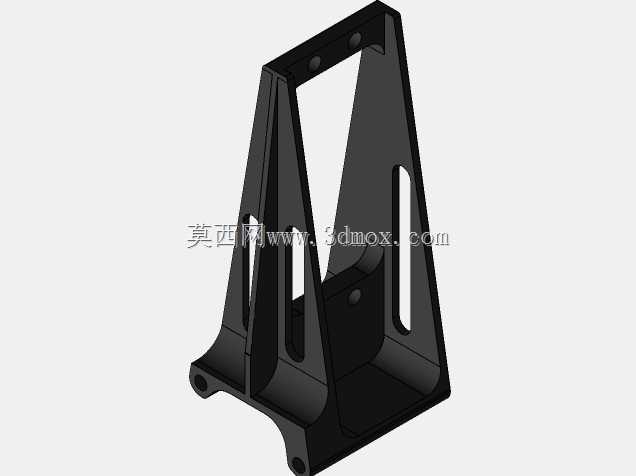

　　航模直升机的尾舵控制链路里，尾伺服的安装刚性直接决定锁尾响应速度与飞行稳定性，不少原厂配套的塑料尾伺服支架在大螺距急转、暴力3D动作下容易出现形变，导致舵机输出虚位、尾桨 pitch 控制滞后，甚至在高频振动下出现安装位开裂的问题，这款金属材质的尾伺服安装支架，就是针对Trex450级别直升机的尾舵安装场景做的升级结构。从结构设计逻辑来看，整个支架采用三角桁架式的镂空构型，没有多余的冗余材料，在控制整体重量的前提下最大化提升结构刚性，支架的三个安装基准面分别对应尾管固定座、伺服本体安装面、尾舵拉杆导向位，三个安装面的形位公差控制在0.02mm以内，避免伺服安装后出现输出轴与拉杆运动方向不共面的问题，减少舵机运动过程中的侧向负载。

　　安装边界上，支架底部的两个安装孔位完全匹配Trex450系列直升机尾管座的原厂安装孔距，不需要对机身原有结构做任何打孔、打磨修改，直接替换原厂塑料支架即可完成升级；伺服安装面的孔位适配标准9g尺寸的微型尾伺服，孔距预留了0.1mm的安装调整间隙，方便安装时微调舵机中立位置，保证舵机输出摇臂在中立位时与尾拉杆保持垂直。外形上，支架整体采用斜向加强筋布局，从尾管安装端一直延伸到伺服安装端的两个角点，形成稳定的三角形受力结构，筋条厚度控制在2.5mm，既不会因为过薄导致受力形变，也不会因为过厚增加不必要的机头尾部重量，避免整机重心过度后移影响飞行配平。支架上开设的长条形镂空槽一方面是为了减轻重量，另一方面可以给伺服本体提供散热通道，

　　直升机连续飞行时尾伺服持续高频动作会产生一定热量，镂空结构能让飞行过程中的气流直接流过伺服外壳，降低舵机过热出现抖舵的概率。实际应用场景中，这款支架除了适配日常休闲飞行的航模玩家，也能满足3D特技飞行的使用需求，金属材质的抗振性能远优于原厂塑料件，在发动机（或电机）高频振动、尾桨高速旋转带来的持续激振下，不会出现塑料件常见的疲劳老化、安装孔滑牙问题。设计过程中特意对支架的棱角做了R0.5的倒角处理，避免安装调试时尖锐边角划伤操纵线或者手，同时所有安装孔位都做了沉台设计，螺丝锁紧后头部不会突出支架表面，减少飞行过程中的空气阻力，也避免突出的螺丝头干涉尾拉杆的往复运动。从受力传递路径来看，

　　舵机工作时产生的反扭矩会通过伺服安装面直接传递到两侧的斜向加强筋上，再分散到底部的两个尾管安装点，不会出现应力集中在单个安装孔位的情况，长期使用也不会出现支架局部断裂的问题。和原厂塑料支架相比，金属支架的固有频率更高，不会和尾桨转动频率、机身振动频率产生共振，能有效减少尾舵工作时的抖动，提升锁尾精度，尤其是在做侧钟摆、快速自旋这类对尾舵响应要求极高的动作时，支架的刚性优势会体现得非常明显，尾舵的控制指令可以无虚位地传递到尾桨变距机构，不会因为支架形变导致尾桨距变化滞后，大幅降低尾舵失效导致的炸机风险。安装时需要注意，支架与尾管座贴合的面要保证无杂物，锁紧固定螺丝时要采用对角分次锁紧的方式，避免两个安装点受力不均导致支架安装偏斜，伺服固定螺丝不要锁得过紧，避免挤压伺服外壳导致舵机内部齿轮卡滞，安装完成后要手动拉动尾拉杆全行程运动，确认整个运动过程中拉杆不会和支架的镂空边缘产生摩擦，保证舵机运动顺畅。
