可调节吸盘式平板支撑固定支架

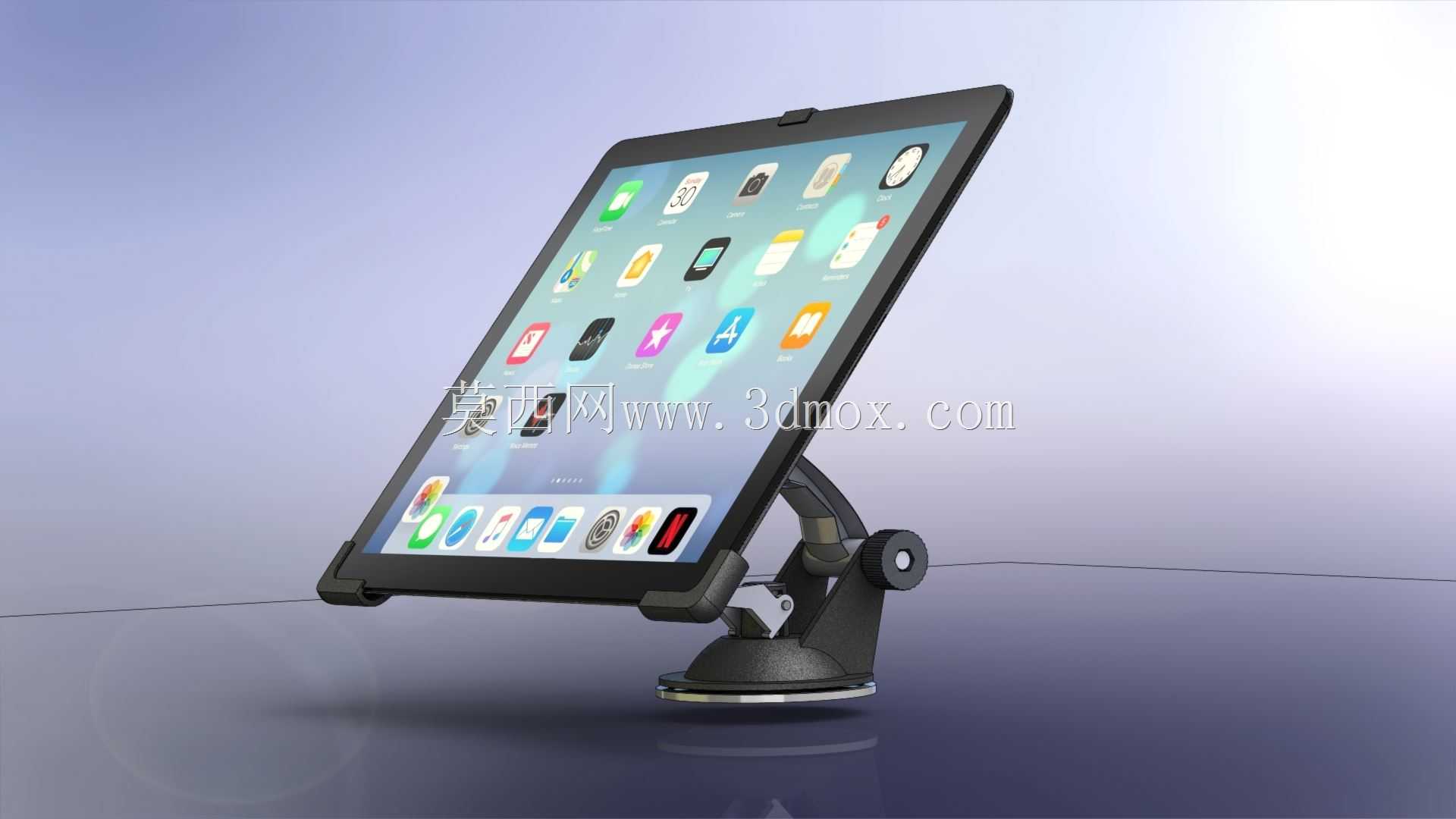

　　日常桌面办公、工业设备操作工位、车载中控拓展、展会互动展示台等场景中，平板设备的固定支撑一直是容易被忽略但直接影响使用体验的结构环节。这款吸盘式平板支撑结构，核心解决的是不同使用姿态下平板设备的稳固固定、角度无级调节、快速拆装转移的实际需求，避免手持操作带来的疲劳感，同时减少平板直接放置在台面出现的滑落、磕碰风险。

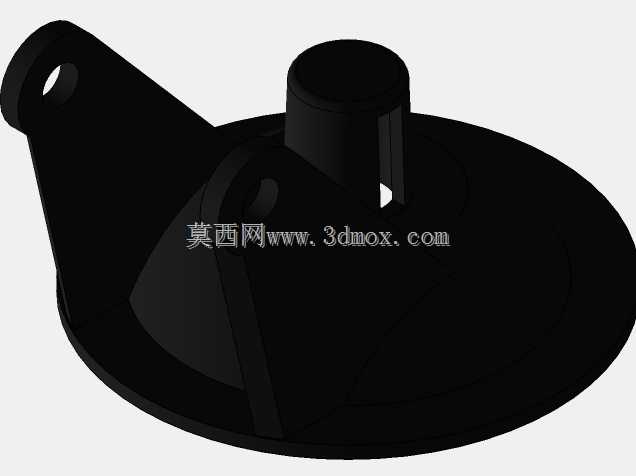

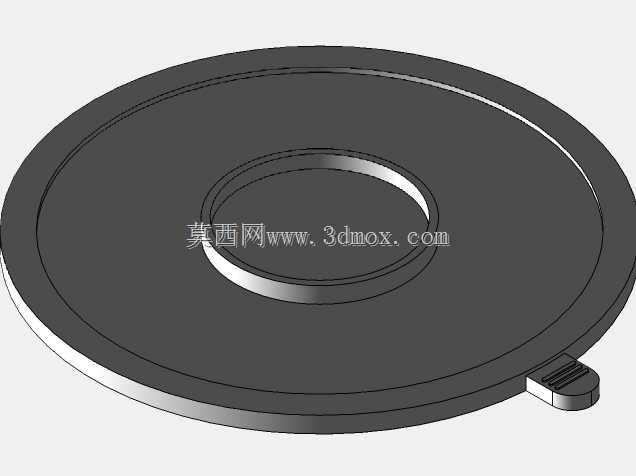

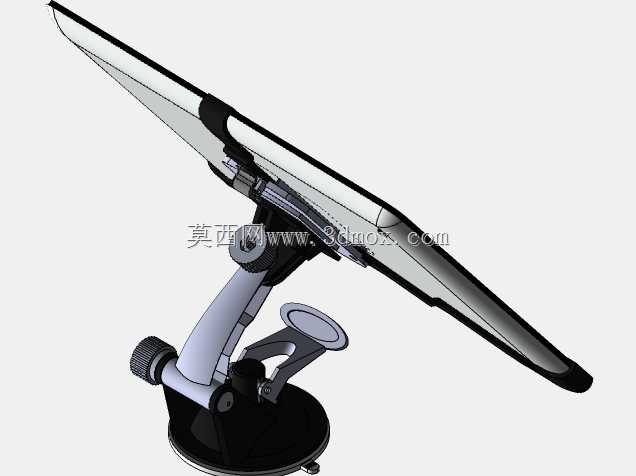

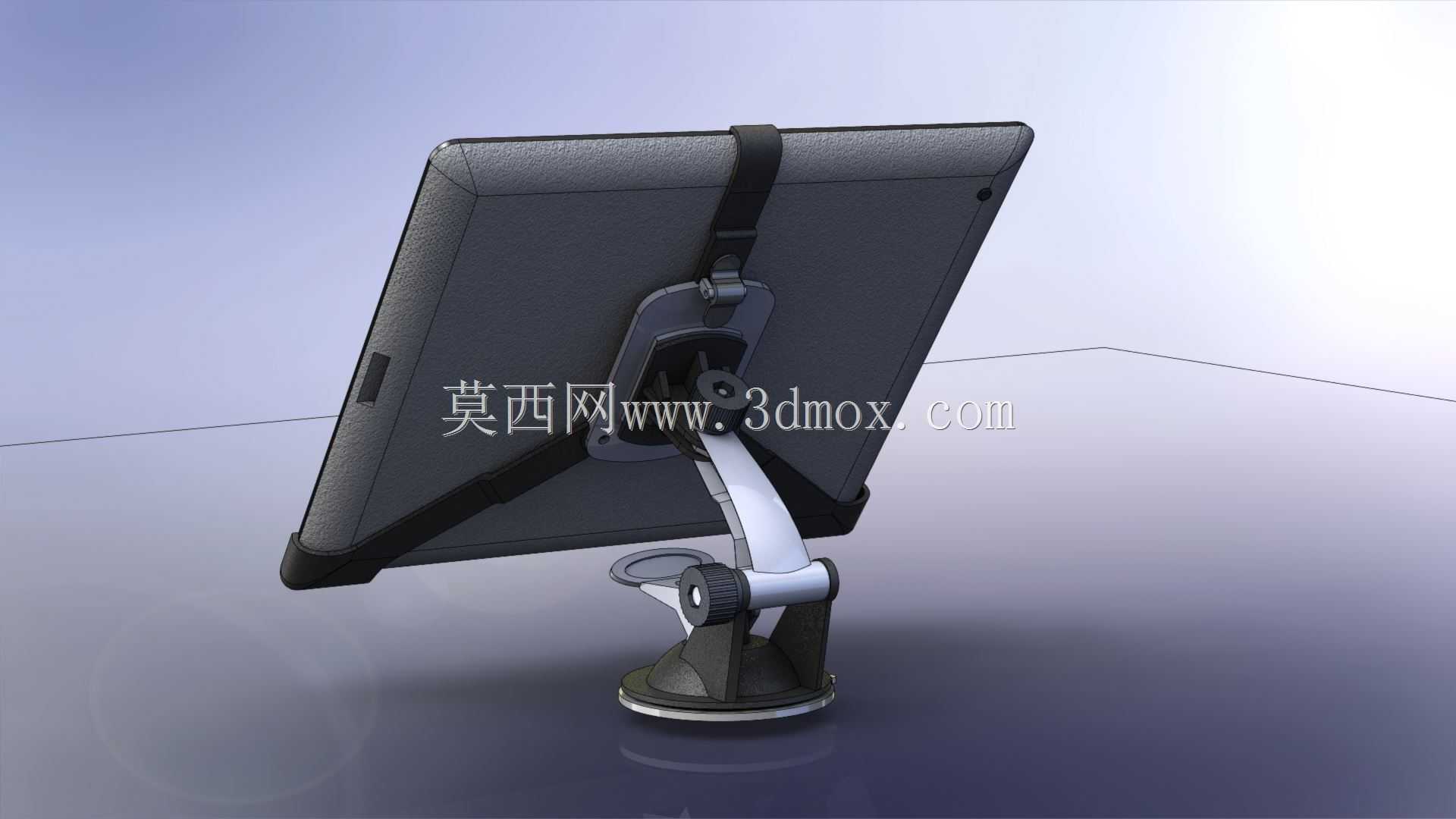

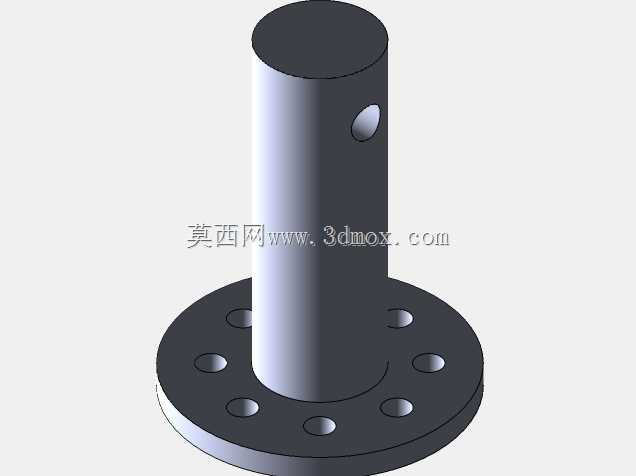

　　从结构设计逻辑来看，整个支架分为底部吸附固定单元、中部角度调节铰接单元、上部平板夹持单元三个独立功能模块，各模块之间通过标准紧固件连接，便于后期易损件的更换与维护。底部采用大直径柔性吸盘结构，吸盘边缘做了薄唇边设计，按压后可以排出接触面空气，依靠大气压实现稳固吸附，适配光滑玻璃、烤漆金属板、硬质塑料台面、平整瓷砖等多种光洁接触面，不需要额外打孔或者粘贴胶层，不会对安装基面造成损伤，拆卸时只需掀起吸盘侧边的泄压凸耳即可轻松取下，转移安装位置十分便捷。吸盘上部连接的是加重式底座配重块，降低整体结构重心，即使夹持大尺寸平板设备时，也不会出现重心偏移倾覆的问题。

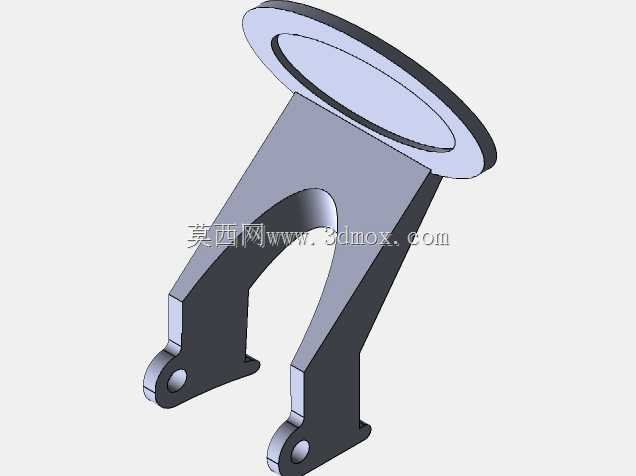

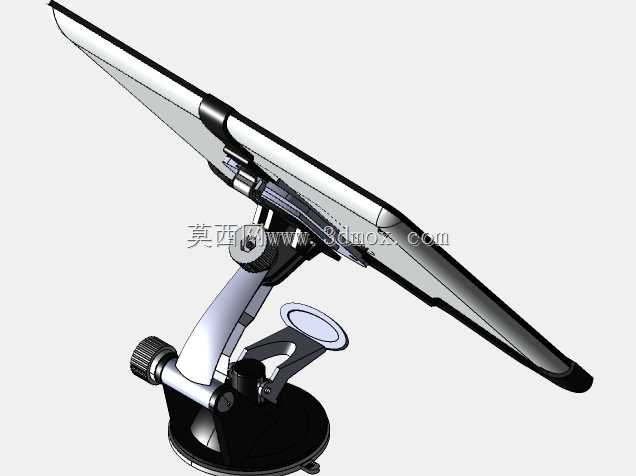

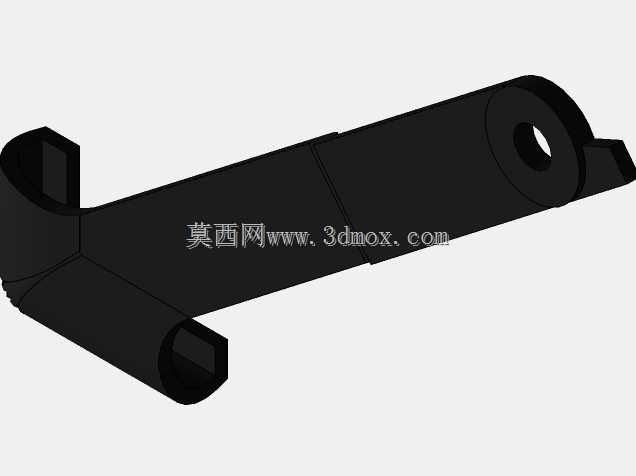

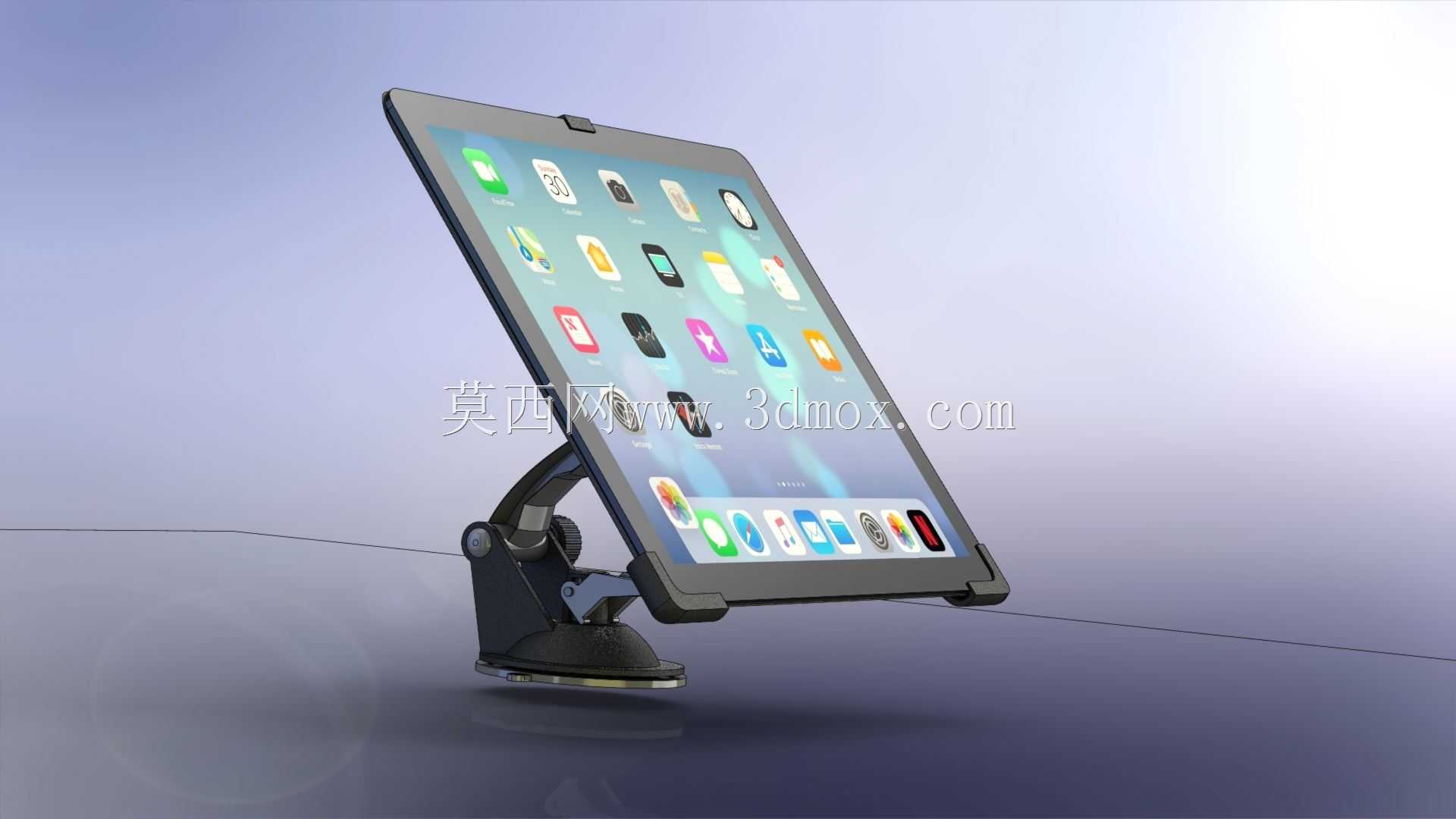

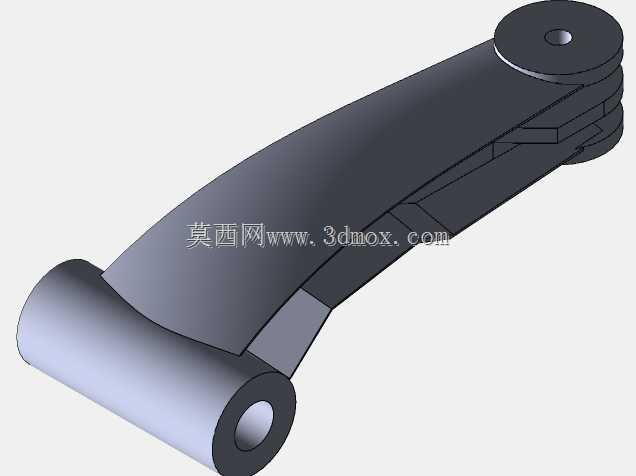

　　中部的铰接调节结构采用双段式球头加阻尼转轴组合设计，区别于普通单段支架的调节局限，既可以实现水平方向360度的旋转调整，也能完成俯仰角度0到120度范围内的无级悬停，阻尼力矩经过反复调校，调整角度时不需要额外拧动锁紧旋钮，扳动到目标角度后即可依靠转轴内部的阻尼摩擦片保持姿态稳定，不会出现使用过程中自动下垂、角度滑移的问题。铰接位置的侧边设置了角度限位挡块，避免调节角度过大造成结构磕碰或者连接线缆拉扯断裂，适配需要频繁调整观看角度的场景，比如站着操作设备时将平板调整到垂直视线角度，坐着观看内容时调整到后仰倾斜角度，都能找到舒适的观看姿态。

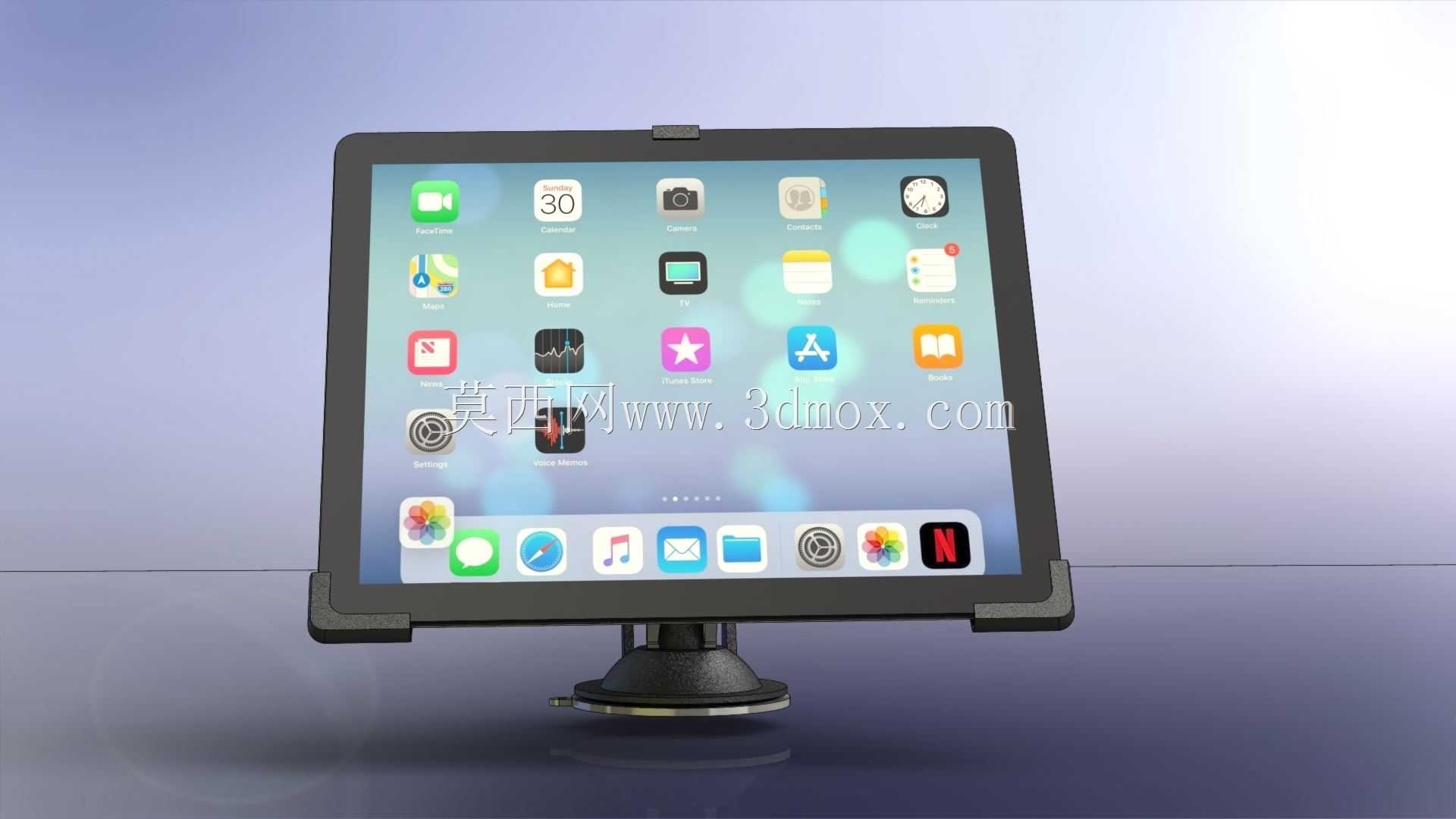

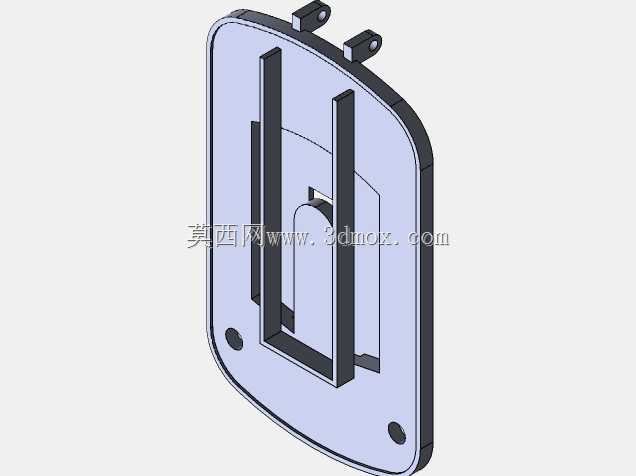

　　上部的夹持单元采用两侧对称伸缩夹臂结构，夹臂内侧贴有柔性防滑硅胶垫，接触平板设备边框时不会刮花设备表面，同时增大摩擦力防止平板从夹臂中滑落。夹臂的伸缩行程覆盖7到12英寸的主流平板设备宽度，夹臂内部设置了拉伸复位弹簧，拉开夹臂放入平板后松开即可自动夹紧，不需要额外的锁紧操作，取放设备的动作可以在一秒内完成。夹臂的下托位置做了加宽处理，托住平板的下边框，即使设备带有轻薄保护壳也能稳固夹持，不会因为保护壳增加的厚度出现夹持松动的问题。

　　从安装边界尺寸来看，底座吸盘的直径为90mm，安装时需要预留直径不小于100mm的平整接触面，支架完全收拢时的整体高度为110mm，夹臂完全展开时的最大宽度为220mm，调节到最大仰角时的整体纵深为160mm，在工位台面上布置时不会占用过多的操作空间，预留出足够的手部操作区域。结构的所有受力部件均采用ABS加玻纤的工程塑料材质，兼顾结构强度与整体重量，铰接位置的转轴采用金属嵌件设计，避免频繁调节造成的塑料孔位磨损，延长整体结构的使用寿命。

　　在实际工况使用中，这款支架除了日常桌面放置平板观看视频、浏览文档的民用场景外，也可以适配工业现场的设备点检工位，将平板固定在设备机壳的光滑表面，显示设备运行参数、点检记录表格，操作人员不需要手持平板就能完成数据录入与参数查看；在车载场景中，可以吸附在汽车前挡风玻璃或者中控光滑面板上，作为导航显示的固定支撑，应对行驶过程中的颠簸震动也不会出现脱落移位；在展会互动场景中，可以将多台支架吸附在展示台面上，固定平板播放产品介绍内容，不需要额外制作专用的展示托架，拆装转移十分便捷。

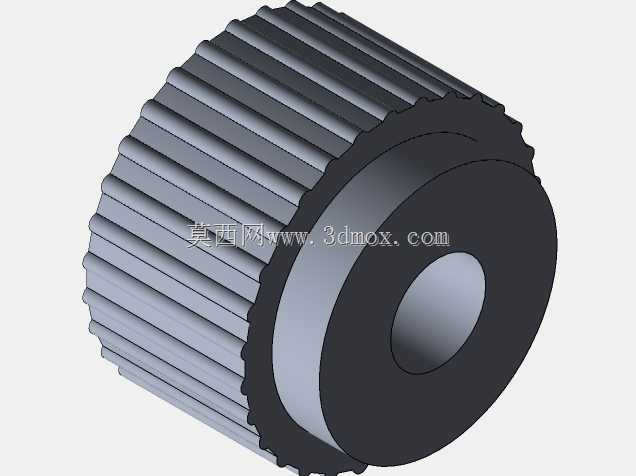

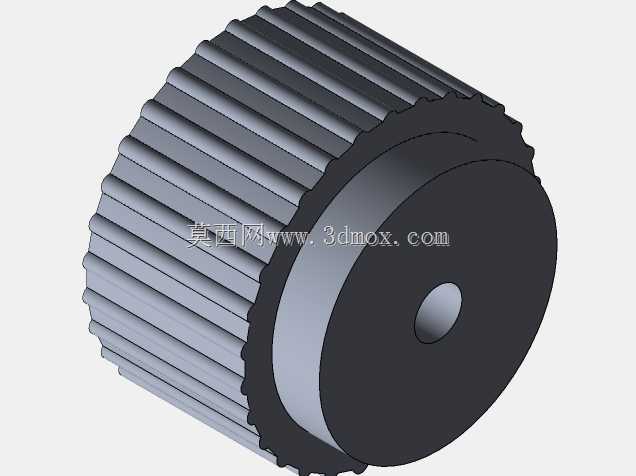

　　设计过程中针对常见的支架失效问题做了针对性优化，比如普通吸盘在温度变化时容易出现漏气脱落的问题，这款吸盘采用耐老化的丁腈橡胶材质，在-10到60摄氏度的环境温度范围内都能保持稳定的吸附力，不会因为夏季车内高温或者冬季低温出现吸盘硬化、吸附力下降的问题；针对普通支架夹臂容易夹伤平板按键的问题，夹臂的对应位置做了避让凹槽，夹持时不会挤压到平板侧边的电源键、音量键，避免误触或者按键损坏；针对转轴长期使用阻尼下降的问题，转轴结构采用可调节阻尼设计，后期如果出现阻尼不足、角度无法固定的情况，只需要拧紧转轴端部的锁紧螺丝即可恢复阻尼力矩，不需要整体更换支架。
