6mm直径硬质合金冲击钻头结构设计

　　这款6毫米直径的钻头，主要适配手持冲击钻、台式钻床等常规钻孔设备，面向家装水电改造、建筑装修、小型金属与非金属构件加工场景，是现场施工、小批量零件加工中使用频次极高的消耗类刀具。从实际使用场景来看，日常作业中常需要在混凝土墙面、轻质砖、普通薄钢板、实木、PVC型材等不同材质上加工6mm标准孔径，用于布设穿线管线、安装膨胀螺丝、固定小型五金支架、拼接板式构件等作业，这款钻头的结构设计完全匹配这类多工况切换的使用需求。

　　从功能特性来看，钻头的切削部分采用了硬质合金刀头焊接结构，刀头的切削角度经过针对性优化，针对脆性材质作业时，主切削刃采用大负前角设计，能够承受冲击钻作业时的高频轴向冲击力，避免刀头崩裂；针对塑性材质钻孔时，排屑槽的螺旋角度设置为30度标准螺旋角，既能够保证切屑顺利排出，避免切屑堵塞在孔壁与钻体之间造成孔径超差、钻体过热退火，也能保证钻削过程中的进给稳定性，减少钻孔偏斜的问题。钻体部分采用合金钢调质处理，表面做了发黑防锈处理，排屑槽的槽底圆弧过渡平滑，没有应力集中的尖角，能够在高速旋转、持续进给的工况下降低钻体断裂的风险。

　　设计过程中，首先明确了6mm孔径是家装、小型加工中最常用的膨胀螺丝安装孔径，对应的M6膨胀螺栓要求钻孔孔径公差控制在+0.2mm以内，因此钻头的直径设计严格控制在6mm上偏差范围内，刀头部分的直径比钻杆排屑段直径大0.1mm，能够减少钻体与孔壁的摩擦，降低钻孔时的进给阻力，同时避免钻体过热导致的孔径缩径问题。钻柄部分采用了三角防滑夹持结构，适配市面上绝大多数10mm夹头的手持电钻、冲击钻，夹持段的长度设置为25mm，既能够保证夹头夹紧后不会出现打滑空转的问题，也不会因为夹持段过长导致钻孔深度受限。

　　从安装边界来看，这款钻头的总长度控制在100mm，有效钻孔深度为60mm，完全满足常规墙面布线、小型构件固定的钻孔深度需求，不需要额外接长杆就可以完成绝大多数日常作业。排屑槽的长度覆盖了整个有效钻孔段，在钻至最大深度时，排屑槽依然有足够的空间容纳切屑，不会因为钻体完全进入孔内导致排屑不畅。刀头与钻体的焊接位置做了退刀槽设计，能够避免焊接应力集中，在冲击作业时，焊接位置能够承受1000N以上的轴向冲击力，不会出现刀头脱落的问题。

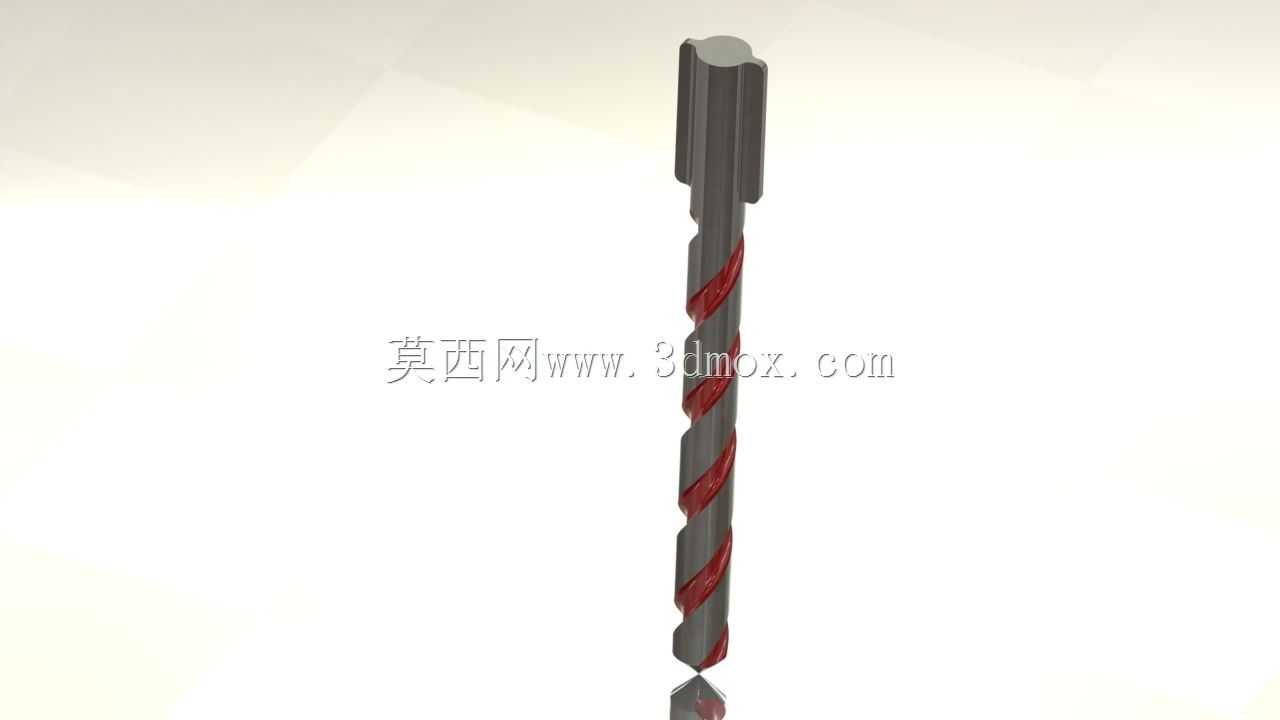

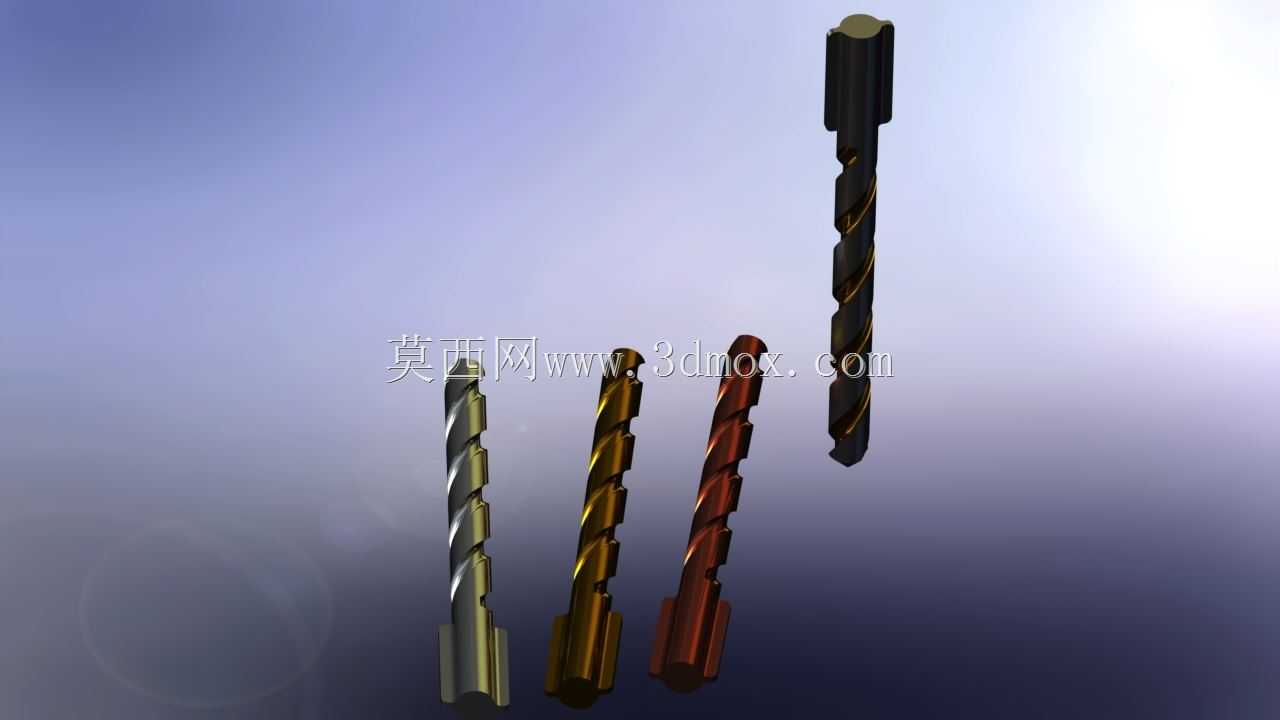

　　实际建模过程中，对螺旋排屑槽的扫掠路径做了分段优化，靠近刀头的10mm段螺旋角略微增大，能够快速将刚切削下来的切屑导出孔口，靠近钻柄的段螺旋角平缓过渡，保证钻体的整体刚性。刀头的两个主切削刃做了对称度校验，对称度误差控制在0.02mm以内，避免钻孔时因为刃口不对称导致孔径扩大、孔位偏移的问题。钻尖的顶角设置为118度，是通用加工的标准顶角，既能够适配金属材料的钻削，也能在砖石类脆性材料上获得较好的钻孔定心效果，不需要额外打中心孔就可以直接在平整表面开钻，减少现场作业的辅助工序。另外，钻体上的红色标识带是直径标识，方便作业人员在工具堆里快速识别6mm规格的钻头，减少换刀时的挑选时间，提升现场作业效率。
