汽车发动机与跑车车身结构三维数模

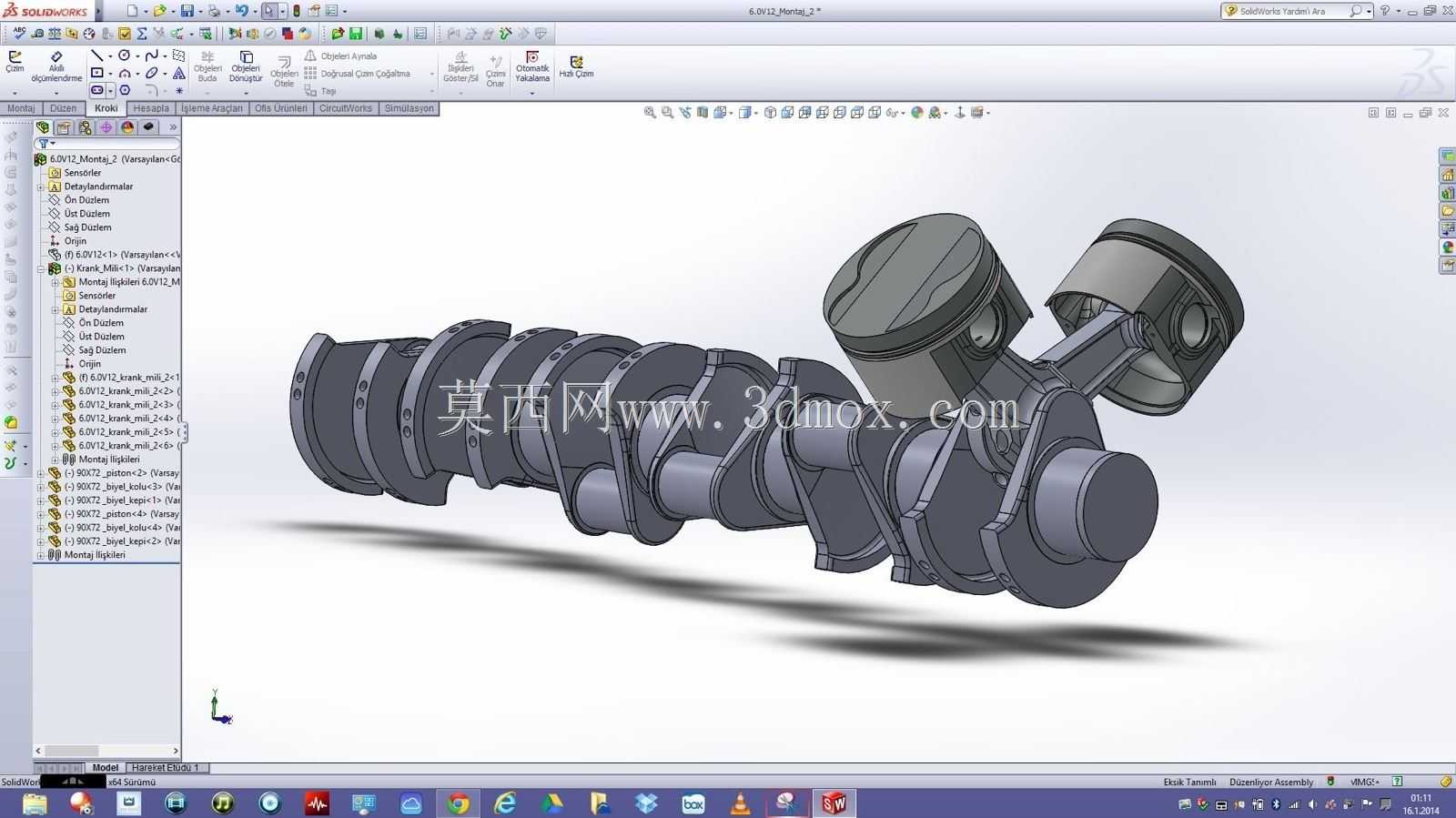

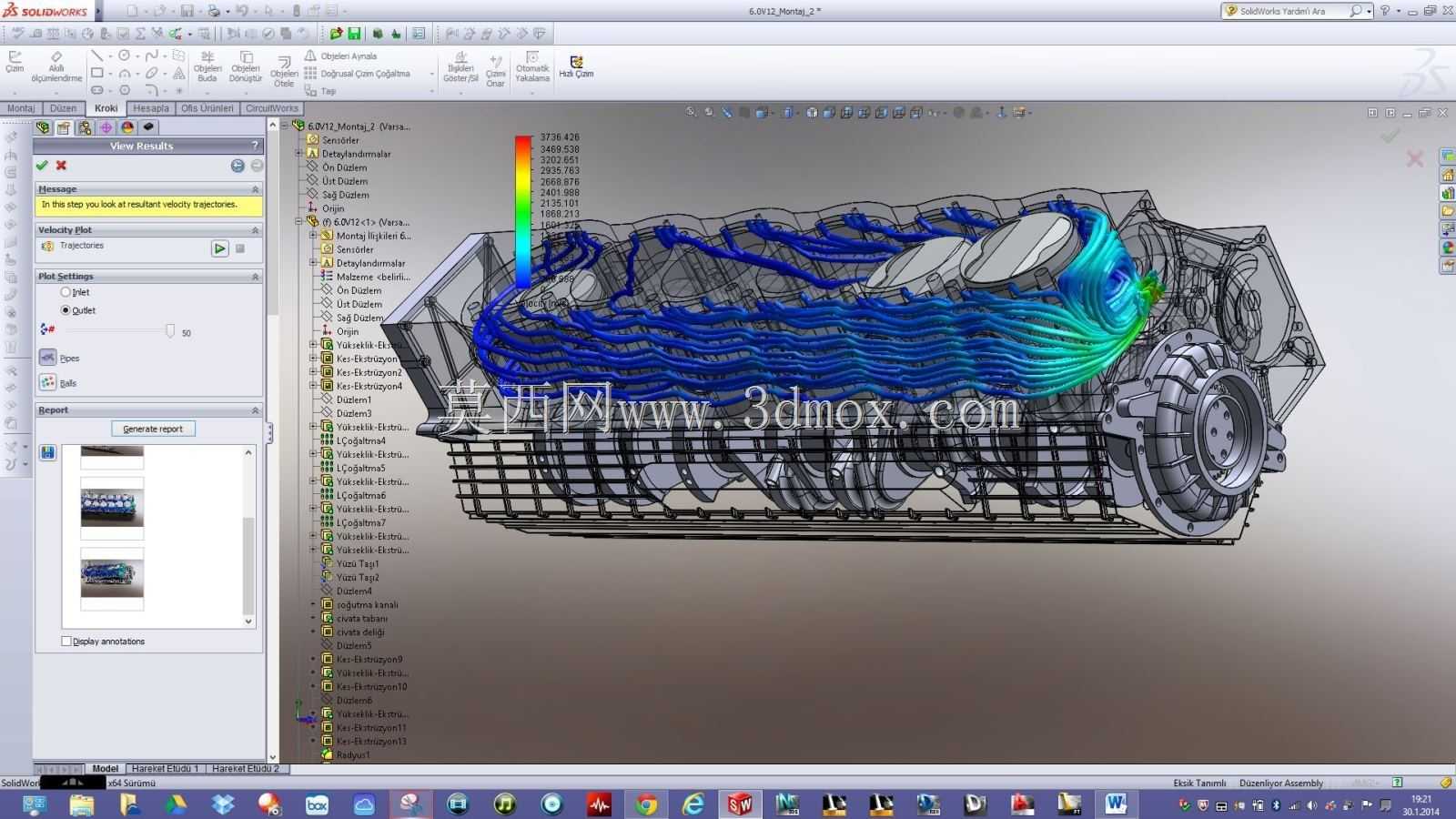

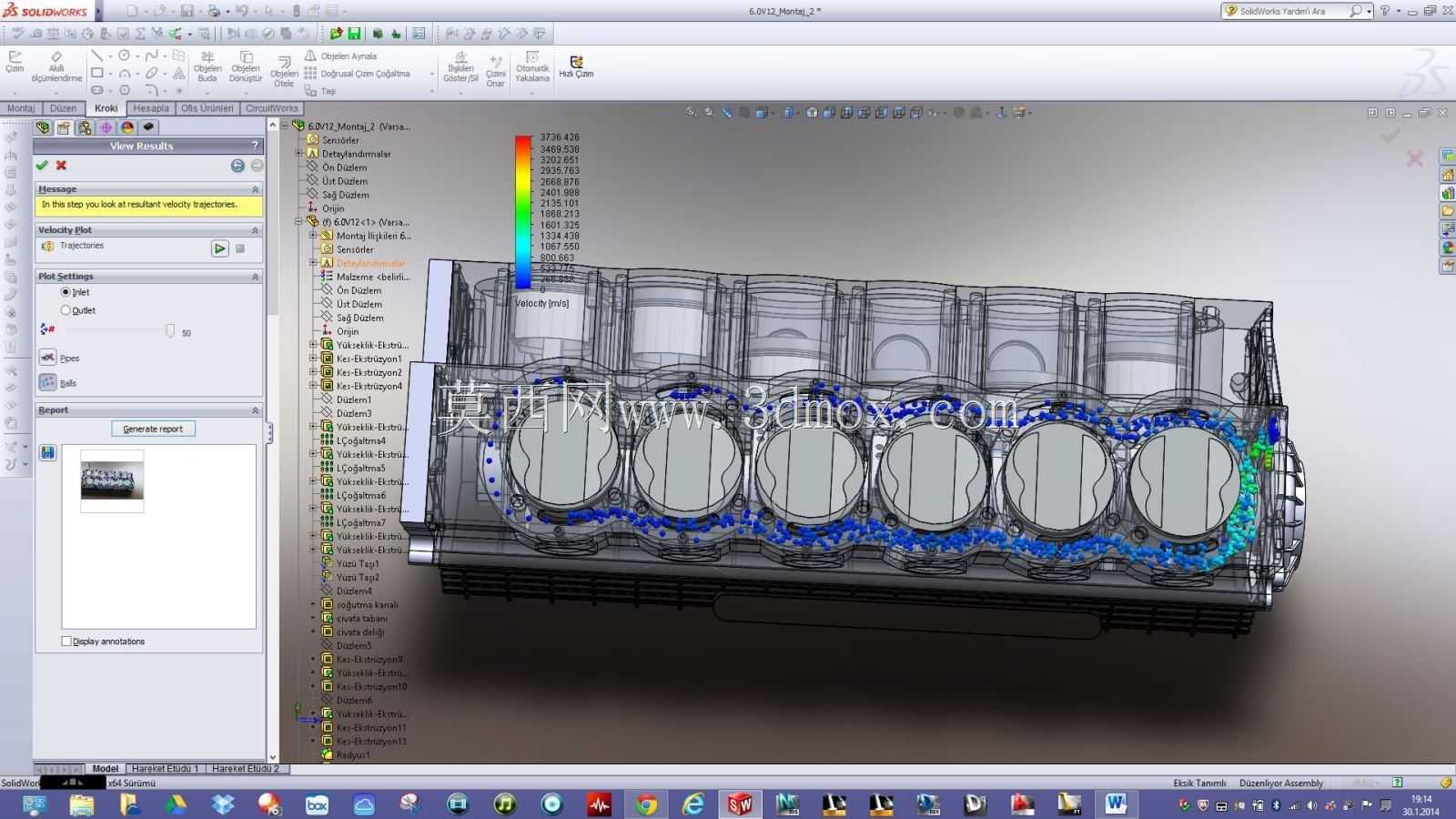

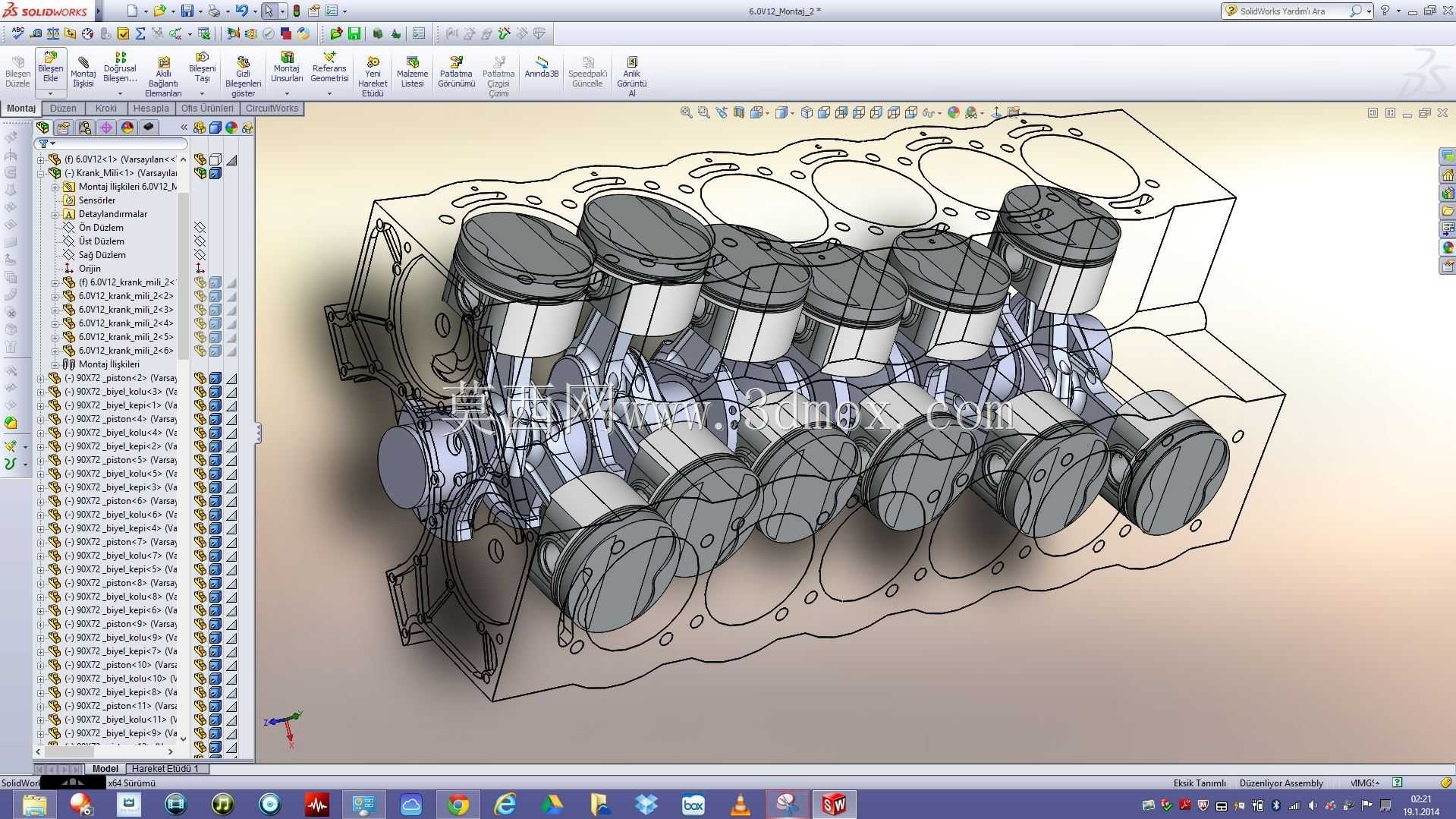

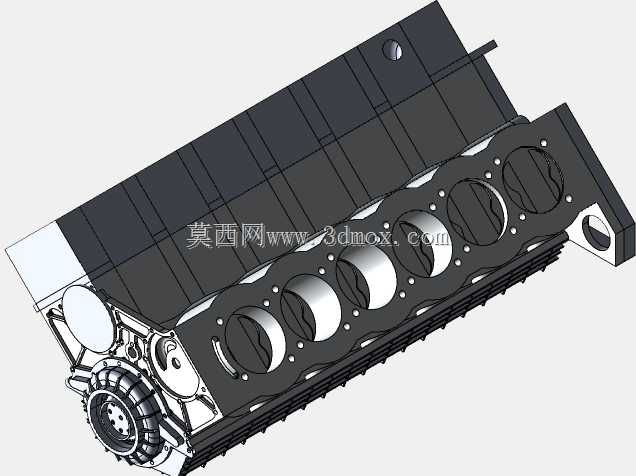

　　这套三维数模涵盖直列多缸发动机核心组件与流线型跑车车身两部分结构，在整车正向开发、动力总成匹配教学、零部件结构验证场景中可直接作为基础参考载体使用。先看发动机部分的结构逻辑，建模时完全遵循量产内燃机的装配约束关系，气缸体采用整体式铸铁基体结构建模，缸筒内壁预留了珩磨纹理的结构示意空间，相邻缸筒之间的冷却水道走向完全参照量产机型的流道设计，可直接导入流体仿真模块完成冷却液流动模拟，验证高负荷工况下的缸体温度分布均匀性。活塞组件单独做了拆分建模，活塞环槽的宽度、深度，活塞销座的同轴度公差预留位置，裙部的型线修正特征都做了1:1还原，装配时活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的配合关系都按实际装配层级做了约束，

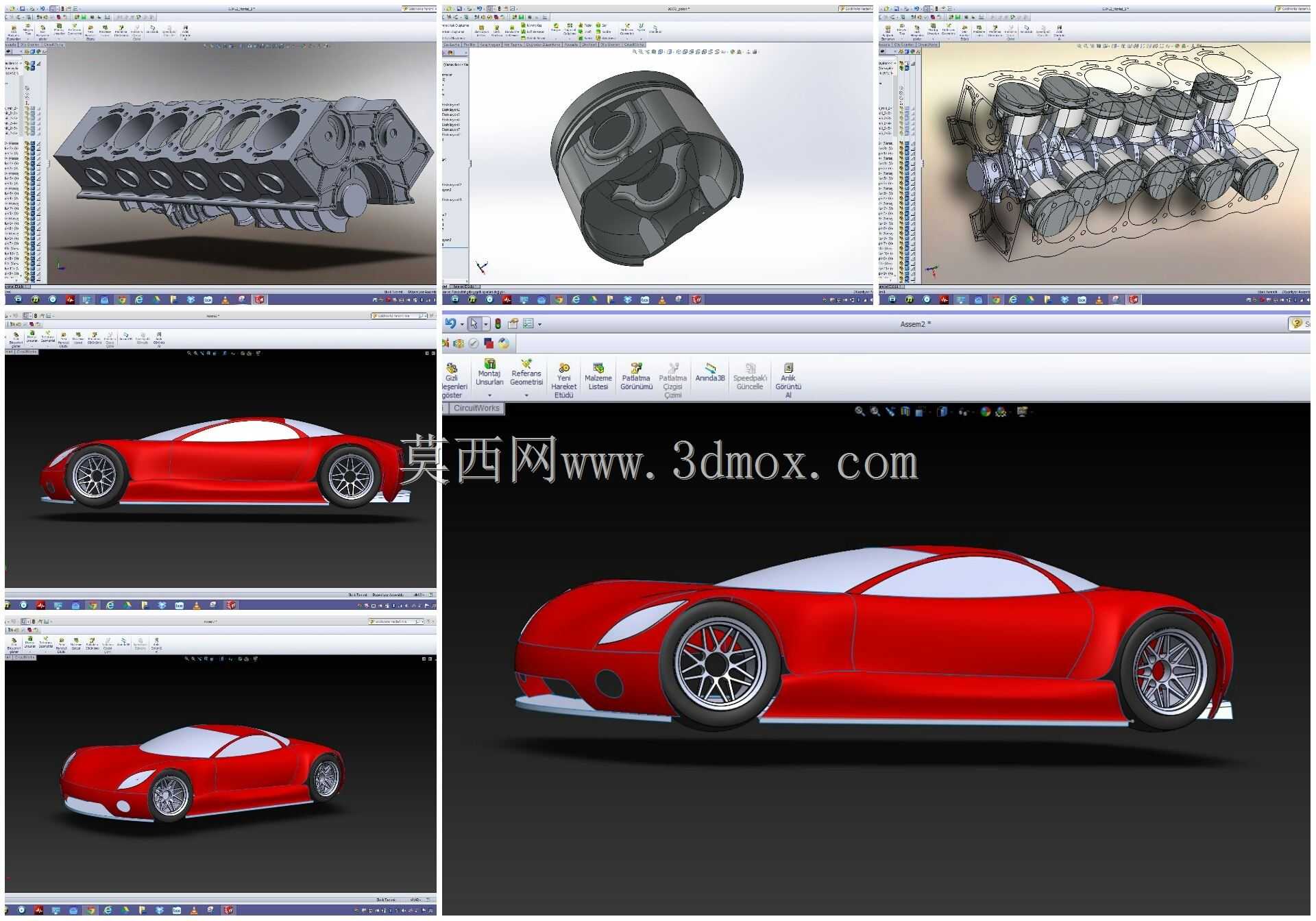

　　可直接用于运动仿真，模拟不同曲轴转角下活塞在缸筒内的往复运动轨迹，验证活塞在上止点、下止点位置时是否会与气门、缸盖发生运动干涉。曲轴的平衡重布局、主轴颈与连杆轴颈的圆角过渡特征都做了细化，建模时特意保留了曲轴动平衡去重槽的结构位置，方便后续做轻量化优化时调整去重量。缸盖部分的进排气道走向、燃烧室容积、气门座圈的安装位置都按实际压缩比要求做了匹配，可直接配合活塞顶部的凹坑特征计算实际燃烧室容积，验证压缩比是否符合设计目标。再看跑车车身部分的建模逻辑，车身外表面采用A级曲面构建，前脸的进气格栅开口尺寸、前大灯的安装边界、侧围的腰线走势都严格遵循空气动力学设计逻辑，轮拱的外扩尺寸刚好覆盖配套轮毂的最大转向角度，

　　不会在极限转向时发生轮胎与轮拱的剐蹭。车身侧门的安装铰链位置、玻璃升降器的安装空间都在数模中做了预留，车门与侧围的分缝间隙按量产车的0.3mm公差带做了偏移约束，可直接用于后续的密封结构设计。底盘部分的安装点位置，包括前副车架、后悬架、动力总成悬置的安装孔位都做了对应匹配，发动机悬置的安装位置刚好对应直列六缸发动机的重心位置，可保证动力总成安装后的受力均匀性，减少整车运行时的振动传递。在实际使用场景中，这套数模可用于职业院校的内燃机结构教学，通过拆解装配演示让学员直观理解发动机各组件的配合关系；也可用于整车概念开发阶段的动力舱布局验证，通过调整发动机的安装角度、进排气系统的走向，验证动力舱内各部件的间隙是否满足热管理要求；

　　还可用于流体仿真练习，通过对发动机冷却水道、车身外表面流场的模拟计算，掌握流动模拟的边界条件设置方法。建模时所有零部件的安装边界都做了明确的基准参考，比如气缸体的底面作为整机安装基准，与油底壳、变速箱的连接面都做了平面度约束，车身的主基准孔位于前围板与门槛梁的交接位置，可直接作为整车三坐标测量的基准点使用。零部件之间的干涉检查在建模阶段就已完成，所有运动部件的运动包络都做了预留，比如曲轴旋转时的最大运动半径不会与油底壳发生干涉，活塞往复运动时不会与气门发生碰撞，车轮转向时不会与轮拱、转向拉杆发生干涉，可直接用于后续的工程化设计参考。
