V型十二缸发动机缸体精密结构设计

　　在大排量乘用车辆、高性能赛车以及重型特种动力装备的动力总成开发环节，V型十二缸发动机的缸体作为整台动力装置的核心承载基体，其结构设计合理性直接决定了整机的运行稳定性、NVH表现与服役寿命。不同于直列缸体的单排布局，这款V12缸体采用60度夹角的双列气缸排布，在有限的发动机舱纵向空间内压缩了整机长度，同时抵消了大部分一阶与二阶往复惯性力，从结构根源上降低了高转速工况下的整机振动幅值，适配豪华乘用车对运行平顺性的严苛要求，也能满足特种装备高功率密度动力单元的布局需求。

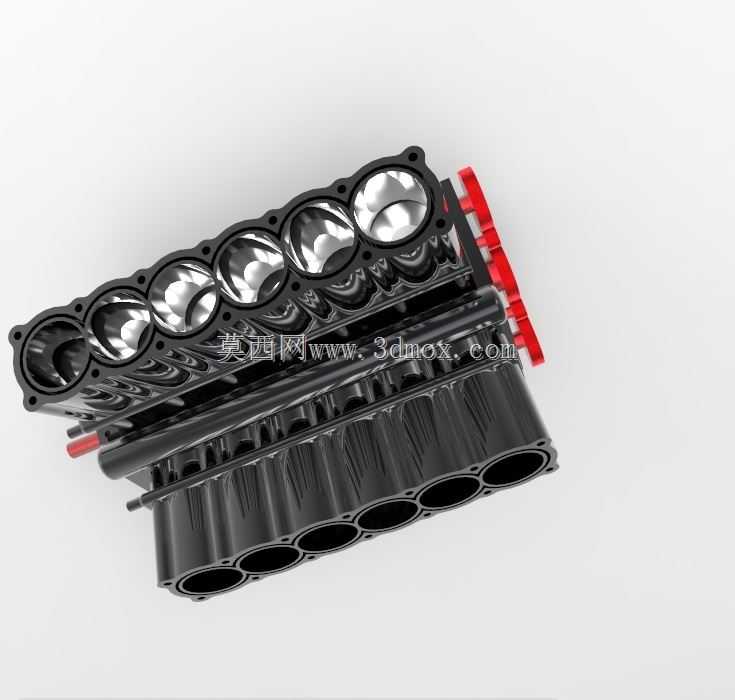

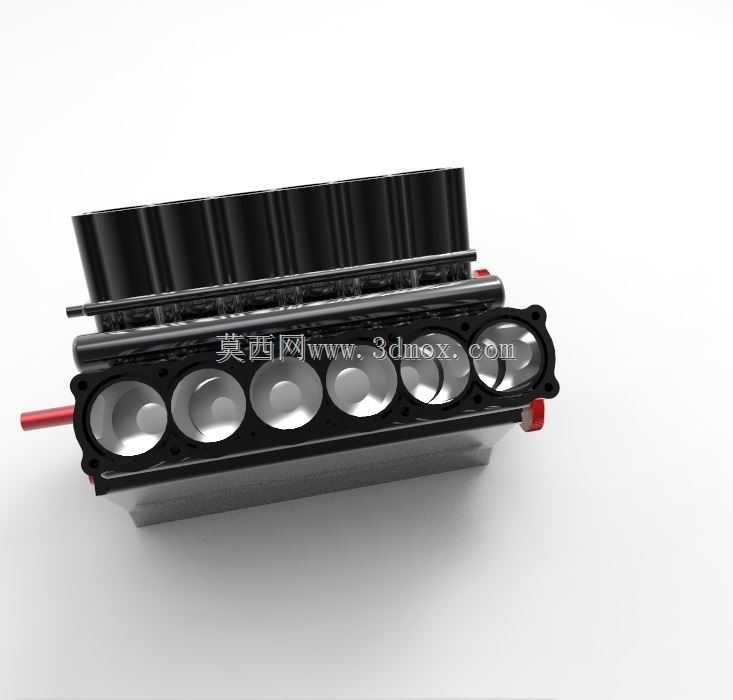

　　从实际承载功能来看，该缸体需要同时整合气缸安装基准、曲轴回转支撑、冷却水道、润滑油道以及外围附件的安装接口，是整台发动机所有运动部件、辅助系统的装配基准。设计过程中首先要确定的是气缸中心距参数，这个尺寸直接关联缸体的整体长度与整机刚度，过小的中心距会导致气缸壁厚度不足，高负荷工况下容易出现缸筒变形、密封失效问题，过大则会造成整机尺寸冗余，增加不必要的重量与布置难度。这款缸体的气缸孔采用了等缸径设计，每列六个气缸沿曲轴轴向等距排布，两列气缸的对应缸位存在固定的错缸距，匹配曲轴的曲柄销布局，保证连杆运动过程中不会与缸体侧壁发生运动干涉，同时让曲轴的受力更加均匀，避免单段轴颈负荷过载。

　　冷却系统的流道设计是缸体开发的核心难点之一，这款缸体采用了分体式水道布局，两列气缸分别设置独立的进水腔，冷却水从缸体两侧的进水口进入后，沿气缸周向的环绕水道均匀流过每个气缸外壁，带走燃烧室传递到缸壁的热量，避免出现局部热点导致的爆震、缸壁拉伤问题。水道的截面尺寸经过反复校核，既保证足够的冷却液流量满足高负荷散热需求，又不会因为流道过宽削弱缸体的整体结构刚度，同时在两列气缸的夹角位置设置了专门的通水流道，连通两侧水道保证冷却液循环顺畅，避免夹角区域出现冷却死区。润滑油道则采用了主油道贯穿式设计，沿缸体长度方向布置的主油道通过分支油道分别连通每个曲轴主轴颈、凸轮轴安装位以及活塞冷却喷嘴接口，保证各个运动摩擦副在发动机启动后最短时间内获得压力润滑，减少冷启动阶段的磨损。

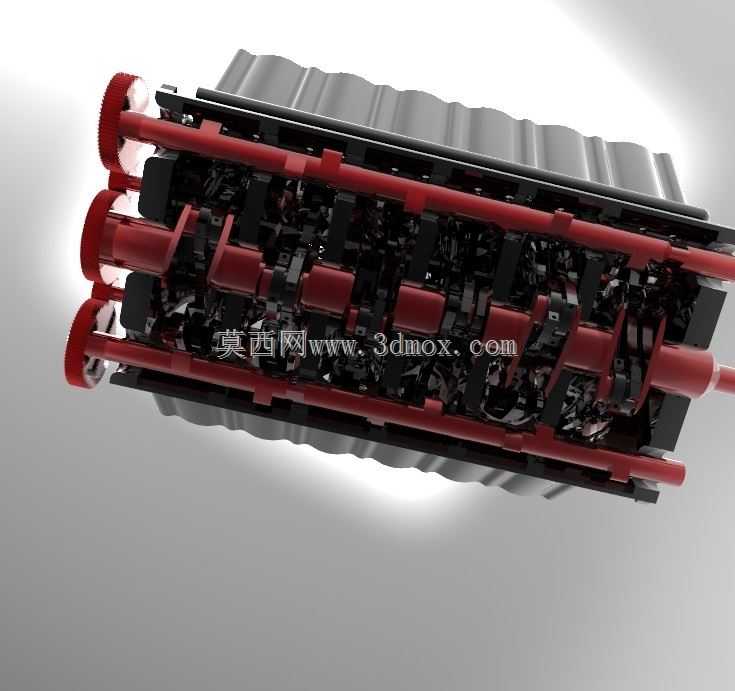

　　缸体的下部采用了深裙式结构设计，曲轴箱的下沿延伸到曲轴回转中心以下的位置，相比短裙式结构大幅提升了缸体的整体扭转刚度，减少高转速工况下缸体的形变幅度，保证曲轴轴承孔的同轴度始终处于设计公差范围内。主轴承盖采用了独立式的紧固结构，每个主轴承盖通过多根高强度螺栓与缸体主轴承座连接，螺栓的布置位置、拧紧力矩与拧紧顺序都经过严格计算，保证轴承盖与缸体结合面的压紧力均匀分布，避免轴瓦出现偏磨、烧瓦故障。在缸体的外侧预留了发电机、起动机、机油滤清器、水泵、空调压缩机等外围附件的安装凸台与螺纹孔，所有安装面的平面度、螺纹孔的位置度都按照动力总成的装配公差要求设计，保证外围附件装配后不会出现额外的安装应力，同时方便后续售后环节的部件拆装维护。

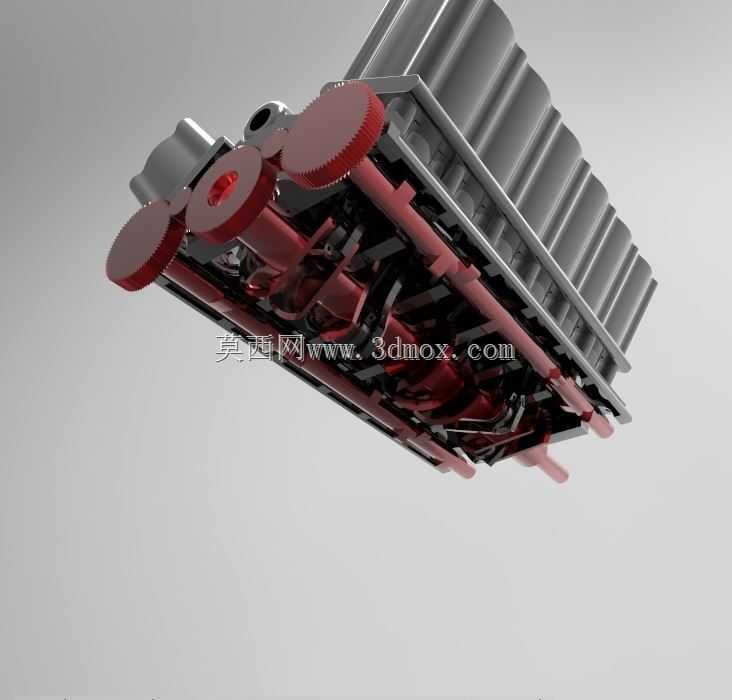

　　在安装边界的设计上，缸体的前端面预留了正时系统、前端轮系的安装定位基准，后端面则设计了与变速器壳体连接的定位销孔与连接螺栓孔，定位销的位置精度直接决定了动力总成装配后曲轴与变速器输入轴的同轴度，避免出现传动异响、油封漏油等问题。缸体两侧设计了发动机悬置的安装支架接口，悬置安装点的位置经过整车重心匹配计算，保证动力总成安装后受力均匀，有效过滤发动机运行过程中传递到车身的振动。气缸筒的内壁设计了合适的珩磨网纹参数，保证活塞环与缸壁之间的密封性能，同时留存适量润滑油减少摩擦副的磨损，缸筒的圆柱度公差控制在微米级，保证活塞在上下往复运动过程中始终处于均匀的配合间隙内，避免出现窜油、漏气问题。

　　从结构强度校核的角度，这款缸体在设计阶段针对全负荷工况下的爆发压力、往复惯性力、热负荷进行了多轮仿真验证，在缸体的应力集中区域，比如主轴承座根部、气缸之间的连接鼻梁区、水道转角位置都做了圆角过渡与加强筋设计，避免应力集中导致的缸体开裂问题，同时在非受力区域做了合理的减重设计，在保证结构刚度满足要求的前提下尽可能降低缸体自重，提升整机的功率重量比。整个缸体的所有壁厚、加强筋布局都经过拓扑优化，既不会因为壁厚过薄导致铸造过程中出现冷隔、砂眼等缺陷，也不会因为壁厚过大增加不必要的重量与材料成本，适配量产铸造工艺的生产要求。
