SBR16型800mm数控直线导轨

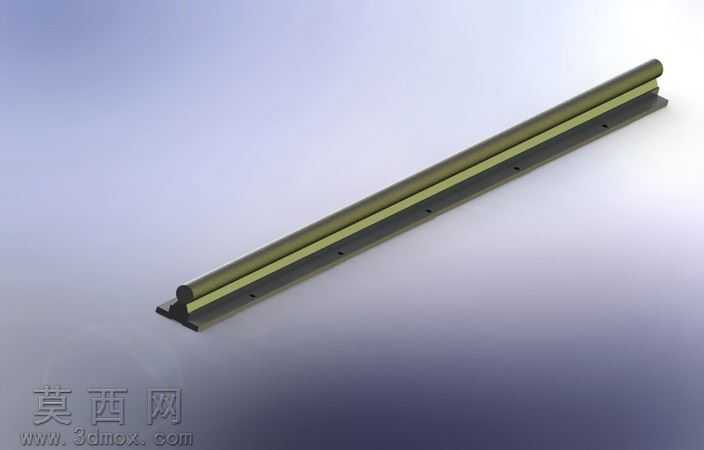

本款SBR16规格长度800毫米的直线导轨三维模型，采用SolidWorks平台完成全参数化建模，建模过程严格遵循SBR系列圆导轨的实际工业尺寸标准，对导轨本体、安装基准面、定位孔位、滚道接触面等核心结构做了1:1比例还原，无结构缺失或尺寸偏差。建模阶段首先绘制导轨的截面轮廓草图，通过拉伸特征生成导轨主体基础结构，随后按照标准安装孔距在导轨基准面上切除出沉头安装孔，对导轨与滑块配合的圆弧滚道面做了精确的曲率约束，保证滚道轮廓与配套滑块的滚珠滚道完全匹配，可直接用于后续的虚拟装配验证。模型渲染阶段采用金属哑光材质模拟导轨的轴承钢基材质感，对滚道接触面做了轻微的抛光质感处理，还原实际导轨加工后的表面粗糙度效果，搭配渐变浅灰背景突出导轨的长条形结构特征，多角度渲染视图可清晰展示导轨的整体外形、孔位分布与端面结构。从结构设计来看，该款SBR导轨属于开口型圆导轨，相比方形直线导轨具备安装调试便捷、抗径向载荷能力强、维护成本低的特点，导轨侧面的基准面经过平面度约束，可保证安装时的直线度精度，均匀分布的安装孔可适配不同长度的安装工位，800毫米的有效行程可满足多数中小型数控设备、自动化移栽机构的直线传动需求。建模过程中对所有特征做了参数化关联，使用者可通过修改全局长度参数、孔距参数快速衍生出不同行程的同系列导轨模型，无需重复绘制基础特征，大幅提升同系列零件的设计效率。模型同时导出了通用STL格式文件，可兼容多数三维建模软件、3D打印切片软件使用，能够直接用于数控设备的整机装配仿真、运动干涉检查、工程图导出，也可作为自动化设备方案设计阶段的标准件调用，帮助设计人员快速完成设备传动部分的布局搭建，减少标准件重复建模的工作量。
