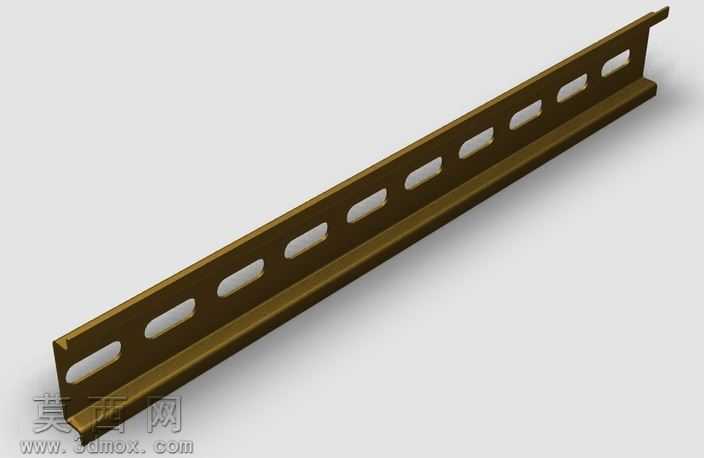

35毫米开槽DIN导轨三维设计模型

本模型为35毫米规格开槽DIN导轨的三维设计成果，建模过程严格遵循工业DIN导轨的标准尺寸规范，以保证模型可直接用于电气柜布局模拟、安装结构验证等实际工程场景。建模初期首先梳理导轨的核心结构特征：整体为C型冷弯型材截面，沿长度方向等距开设长圆形安装槽，侧边带有标准卡装翻边结构，建模时先绘制精准的截面草图，通过拉伸命令生成导轨基础基体，再对安装槽位置进行阵列切除，保证槽孔间距、槽孔尺寸完全符合行业通用安装标准，翻边处的圆角过渡也按照实际冲压工艺的参数进行设置，还原真实导轨的工艺特征。材质设置上参考常规工业导轨的表面处理工艺，赋予模型棕褐色氧化镀锌的金属材质，调整材质的粗糙度、金属度参数，还原金属导轨哑光的金属质感，渲染时采用柔和的影棚布光，突出导轨的型材轮廓与槽孔结构细节，让模型展示效果更贴近实物观感。结构设计上，该导轨的开槽设计可灵活适配不同规格的电气元件安装，无需额外打孔即可调整元件安装位置，C型翻边结构可与标准电气元件的卡扣完美契合，保证元件卡装后稳固不松动，模型完整还原了导轨的壁厚、槽边倒角、端部裁切形态等细节，不存在结构缺失或尺寸失真的问题。设计过程中充分考虑导轨的实际使用场景，模型长度可根据装配需求灵活调整，槽孔阵列参数可编辑，方便使用者根据不同的柜内安装空间修改模型尺寸，适配配电箱、控制柜、工控设备安装板等多种安装场景，可用于电气安装教学演示、柜内布局干涉检查、安装工装设计参考等多种用途，为电气安装相关的设计工作提供精准的三维模型支撑，减少设计阶段的尺寸核对成本，提升布局设计的效率与准确性。
