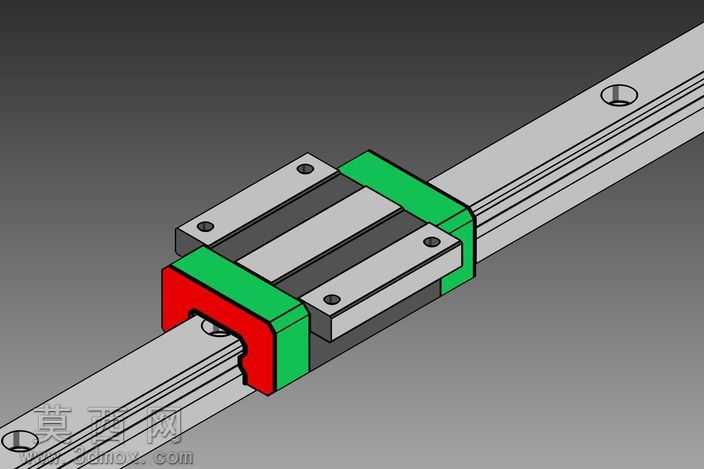

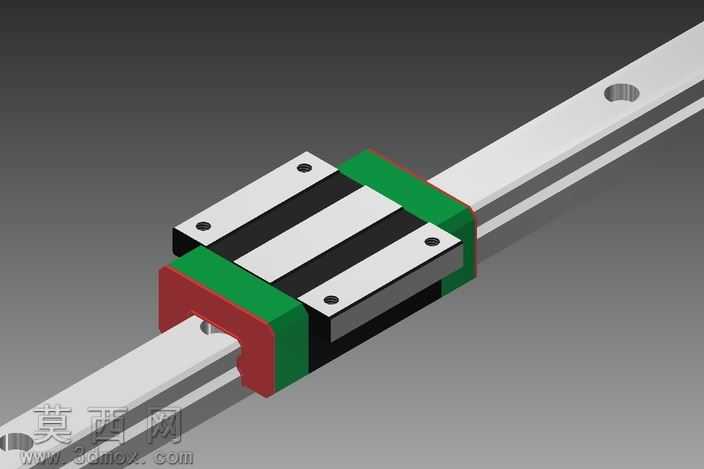

HIWIN上银HGW15CC直线导轨轴承三维模型

本模型为HIWIN上银HGW15CC法兰型直线导轨轴承，建模过程严格遵循上银官方产品样本的尺寸规范，对滑块、导轨两大核心部件进行了1:1等比例还原，完整复现了该型号导轨轴承的所有结构细节。建模时首先搭建导轨主体的基础特征，通过拉伸、切除命令完成导轨基准面、安装沉孔、滚道沟槽的结构制作，精准控制滚道的曲率半径与中心距参数，保证与滑块滚珠的配合精度符合产品设计要求。滑块部分采用多实体建模思路，分别完成滑块基体、端盖、密封刮油片、滚珠保持架的结构绘制，对滑块上的安装螺纹孔、定位销孔、回流槽结构做了精细化处理，还原了法兰型滑块的安装孔位布局，可直接用于设备安装布局的干涉校验。材质与渲染阶段，导轨与滑块金属基体赋予磨砂合金钢材质，模拟轴承钢淬火后的哑光金属质感，端盖与密封件分别赋予工程塑料与橡胶材质，通过调整材质粗糙度、反射率参数，区分不同部件的材质差异，渲染后可清晰分辨各部件的装配关系与外观特征。结构设计上，该型号为高组装法兰型直线导轨，具备四列滚珠接触结构，可承受径向、反径向与横向载荷，模型完整呈现了滑块与导轨的装配配合关系，滚道与滚珠的接触位置、滑块在导轨上的滑动行程都做了准确还原，可用于自动化设备的进给机构、传动模组的虚拟装配验证。设计过程中重点考量了模型的工程实用性，所有安装孔位、配合尺寸都与实物保持一致，既可以作为机械设计教学的演示案例，帮助学习者理解直线导轨的结构原理与装配逻辑，也可直接导入自动化设备、机床、机械手等设备的整机装配模型中，完成传动部分的布局设计，减少重复建模的工作量，提升整机设计的效率与准确性。
