立式数控车床结构三维设计模型

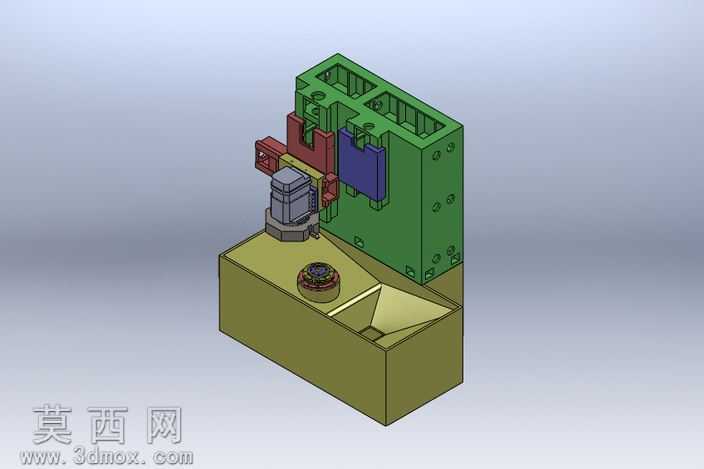

本模型为立式数控车床的完整三维结构设计，采用三维机械设计软件完成全参数化建模，整体结构按照真实立式数控车床的布局逻辑搭建，还原了设备的核心组成与装配关系。模型整体分为床身底座、立柱组件、刀架进给单元、主轴装夹工位四大核心部分，建模过程中对各部件的装配公差、运动避让空间做了合理预留，可直观呈现立式车床的加工运行逻辑。材质渲染方面，床身底座采用橄榄绿色哑光金属材质模拟铸铁床身的厚重质感，立柱部分采用同色系深绿金属材质体现铸造结构的稳固特性，刀架与传动部件采用灰蓝色金属材质区分加工功能组件，装夹工位的卡盘部件做了细节分色处理，排屑槽区域采用浅黄金属色区分功能区域，整体渲染层次清晰，各部件辨识度高。结构设计上，床身底座为整体式箱型结构，内部预留排屑倾斜导面，可引导加工废屑向排屑口汇集，符合立式车床的排屑设计逻辑；立柱为立式箱型框架结构，背部做了减重镂空设计，正面预留导轨安装面，可承载刀架的纵向进给运动；刀架组件包含横向、纵向进给滑台与多工位刀座，可实现X、Z轴的进给运动模拟，刀座部分预留刀具安装位，还原数控车床的换刀结构逻辑；主轴工位位于底座上方的工作台区域，设置三爪卡盘结构，可模拟工件装夹定位的功能。设计过程中参考了中小型立式数控车床的常规布局，在保证结构完整性的前提下简化了非核心的细碎零部件，既保留了设备的核心结构特征，也让模型整体简洁规整，可用于机床结构教学、设备方案展示、数控加工原理演示等场景，清晰展现立式数控车床相较于卧式车床的占地小、装夹方便、适合盘类零件加工的结构特点。
