带凸台接口方形机壳练习零件结构

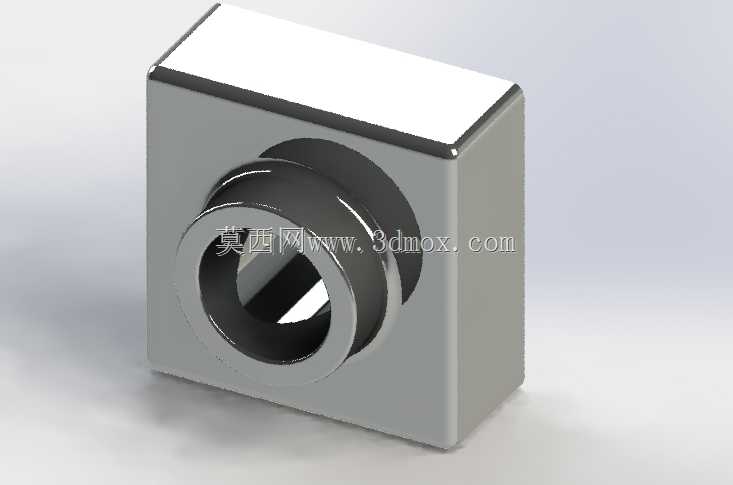

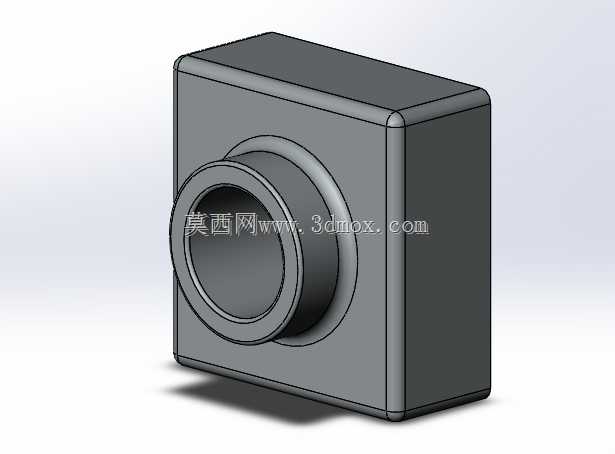

　　这类带单侧凸台接口的方形壳体零件，在小型传感检测设备、桌面级工业控制模块、嵌入式气动控制单元中应用十分广泛，日常做结构设计练习时，这类零件能覆盖拉伸、倒圆角、同轴孔系、壳体抽壳等多个常用建模指令，是新手熟悉实体建模逻辑的典型载体。从实际设备装配场景来看，这类方形壳体的主体平面多作为安装基准面，背部通常会设计沉头安装孔或者卡扣槽，用来将整个模块固定在设备内壁、安装导轨或者面板上，四个边角做的圆角处理，一方面是避免锐边划伤装配人员的手部，另一方面也能减少注塑或者铣削加工时的应力集中，避免壳体在受外力挤压时从边角处开裂。前端伸出的凸台接口是整个零件的核心功能部位，这个凸台的外圆通常用来对接外接管路、线缆防护套或者镜头转接环，内孔则是走气、

　　走光或者穿线缆的通道，设计时凸台和主体方形壳体的衔接处做了圆角过渡，避免直角衔接带来的应力集中，同时也能减少流体或者线缆穿过时的剐蹭风险。做这类零件的建模时，通常先绘制主体方形的截面草图，注意草图的全约束，四个边角的圆角尺寸要保持一致，保证壳体的对称性，拉伸生成主体实体后，再在前端面绘制凸台的同心圆草图，凸台的外圆直径要和对接的标准件内径匹配，拉伸长度要满足外接配件的安装深度要求，不能过短导致对接件固定不牢，也不能过长占用设备内部多余的安装空间。之后处理内孔结构，要保证凸台内孔和主体内部腔体的同轴度，避免后续穿线或者通介质时出现卡滞，壳体的壁厚要保持均匀，不管是做塑料注塑件还是金属铣削件，均匀的壁厚能减少加工变形，

　　注塑件还能避免出现缩痕、填充不足的缺陷。从安装边界来看，这类方形壳体的外形尺寸通常不会太大，主体边长多在几十毫米级别，适合集成在紧凑型的工业设备内部，不需要占用过大的安装空间，凸台的伸出长度一般控制在10到20毫米之间，既满足对接配件的卡合长度，也不会因为伸出过长在设备运输或者运行震动时出现断裂。实际设计中还要考虑壳体和端盖的配合，主体的后端面通常会设计止口结构，和配套的端盖形成定位配合，保证装配后的整体密封性，避免灰尘、切削液进入壳体内部损坏内部的电子元件或者气动组件。做建模练习的时候，不要只追求外形的相似，要多结合实际装配的需求去思考每个结构的作用，比如为什么凸台要做在侧面中心位置，为什么边角要倒圆角而不是保留直角，

　　为什么壁厚要保持一致，这些细节都是实际工程中反复验证过的设计逻辑，把这些逻辑吃透，后续做正式产品设计的时候就能避免很多低级错误。这类零件虽然结构简单，但是涵盖了机械结构设计中最基础的基准选择、公差配合、工艺性考量等知识点，不管是做三维建模练习还是小型设备的结构选型，都有很强的参考价值，很多工业现场的小型检测模块、控制单元的外壳，都是在这类基础结构上根据实际需求增减安装位、调整接口尺寸演变而来的。
