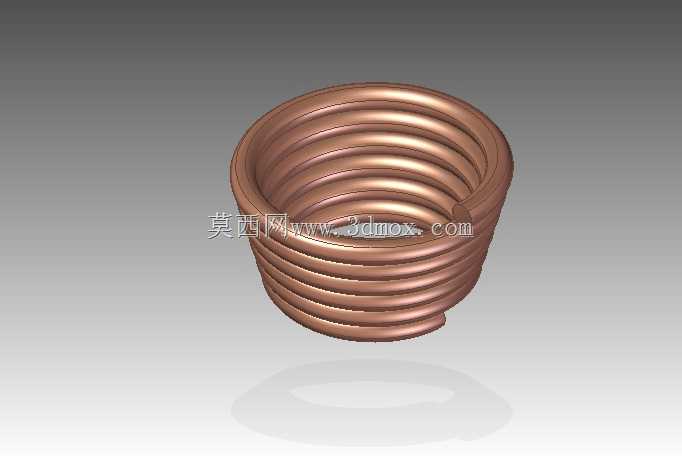

等节距截锥型铜质螺旋压缩弹簧结构

　　在各类需要缓冲、储能、复位动作的机械结构中，螺旋压缩弹簧是应用频次极高的弹性元件，本次呈现的截锥型螺旋弹簧，区别于常规圆柱等径弹簧，采用上小下大的锥形轮廓设计，在实际装配场景中能获得更紧凑的压缩后高度，当弹簧受轴向载荷被压并时，各圈簧丝可以逐层嵌套进入相邻大圈的间隙内，相比同参数圆柱弹簧，压并高度可降低30%以上，适配安装空间轴向尺寸受限的工况。这类锥形螺旋弹簧常见于小型机电设备的按键复位结构、精密仪器的隔振支座、低压电气开关的触头压紧机构，也可用于小型气动执行元件的复位端，在承受冲击载荷时，锥形结构的簧丝刚度会随着压缩量增大逐步提升，刚度曲线呈现非线性特征，能避免常规圆柱弹簧在过载冲击下出现的并圈冲击异响，同时降低共振风险。

　　从设计逻辑来看，该弹簧采用圆形截面铜合金簧丝绕制，选择铜质材料一方面是利用其优良的导电性能，适配需要同时兼顾弹性压紧与导电导通的电气连接场景，比如电池接触弹片、接地端子压紧结构，另一方面铜材的耐蚀性优于普通碳素弹簧钢，在潮湿、无额外表面处理的工况下也能长期稳定工作，不会出现锈迹卡滞的问题。绕制过程中簧丝的螺旋升角保持恒定，各圈节距均匀分布，小端与大端的支撑圈均做了并紧磨平处理，保证弹簧两端的支撑面与轴线垂直，安装后不会出现偏载歪斜的问题，避免局部应力集中导致的簧丝断裂。从安装边界来看，该弹簧的大端外径为安装定位基准，装配时需要匹配对应内径的安装沉孔，小端外径适配被支撑构件的定位凸台，轴向自由状态下的高度需要满足预压量要求，

　　通常预压量设置为自由高度的10%-15%，保证构件在初始位置不会出现松脱晃动，最大工作压缩量需要控制在全行程的70%以内，避免簧丝应力超过材料的弹性极限出现永久塑性变形。在实际选型应用中，这类截锥铜弹簧需要根据实际载荷大小核算簧丝直径、锥度比与有效圈数，当需要更大刚度时可适当增大簧丝直径、减小有效圈数，当需要更平缓的刚度曲线时可增大锥度差值，让各圈的嵌套过程更平顺。建模过程中需要重点保证螺旋线的锥度参数与簧丝扫描路径的连续性，两端支撑圈的并紧段需要做相切过渡，避免出现几何尖角导致的应力集中，同时要校验压并状态下各圈簧丝的间隙，保证压缩过程中不会出现圈与圈之间的硬摩擦，延长弹簧的实际使用寿命。不同于常规圆柱弹簧的直线刚度特性，

　　这种截锥结构的弹簧在小载荷阶段刚度较低，能吸收微小振动，随着载荷增大，小端簧丝逐渐开始嵌套，刚度逐步上升，能承受更大的冲击载荷，这种变刚度特性刚好适配很多需要兼顾小振动隔振与大冲击缓冲的场景，比如小型手持设备的防摔结构、精密仪表的安装支座，都能看到这类弹簧的应用。在装配调试时，需要保证弹簧两端的支撑面平行度公差在0.1mm以内，否则会出现侧向分力，导致弹簧压缩过程中出现偏磨，甚至卡滞在安装孔内，铜质簧丝的表面不需要额外做涂装处理，本身的金属光泽就能满足常规外观要求，若应用在有磨损风险的场景，可在簧丝表面镀覆一层薄镍层，提升表面硬度与耐磨性能。
