金属弯片结构四面体单元有限元应力分析

　　在通用机械零部件的结构校核环节，针对带弯折特征的薄型金属承载件开展四面体单元有限元分析，是验证结构可靠性、预判失效风险的核心手段之一。这类带圆弧弯折的L型金属片，常作为设备内部的承力连接片、定位弹片或是小型支撑构件使用，在小型机电设备、工装夹具、五金连接结构中应用广泛，日常工况下会承受垂直于片体平面的持续下压载荷，弯折根部是应力集中的高发区域，一旦设计阶段未做强度校核，很容易在交变载荷下出现根部开裂、塑性变形的问题，直接影响整套设备的运行稳定性。

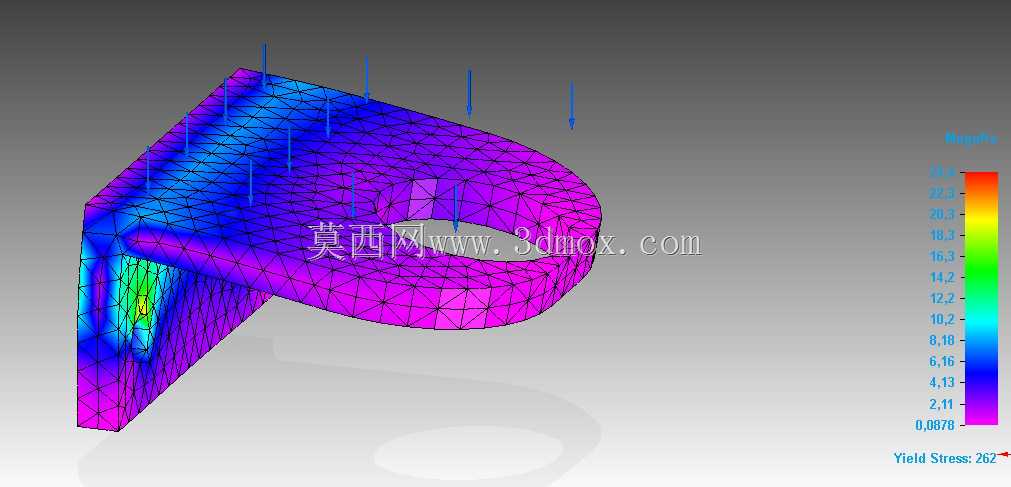

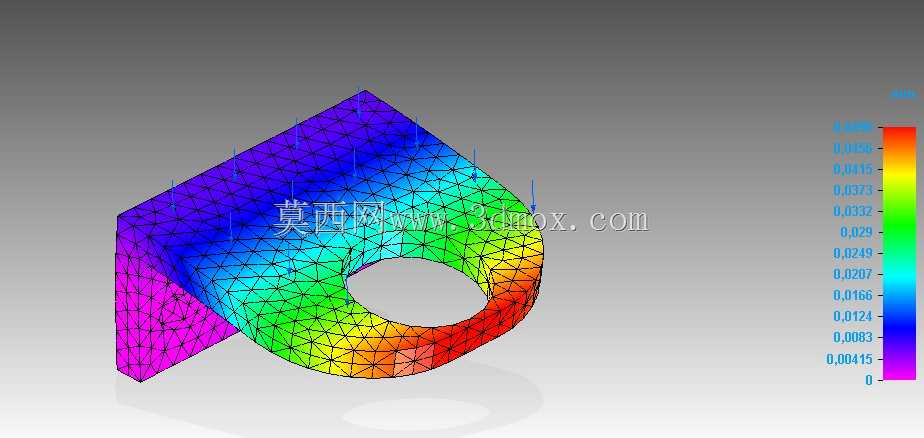

　　本次分析采用四面体单元对构件做网格划分，这种单元形式对不规则弯折曲面的适配性更好，能够贴合圆弧过渡段的曲面特征，避免六面体网格在曲面区域出现的网格畸变问题，保证应力计算结果的精度。从应力云图的分布可以看到，构件的竖直段与水平圆弧段衔接的弯折内侧区域，应力值达到全构件最高，这和实际工况下的失效位置完全吻合——当水平段承受向下的均布载荷时，弯折根部会同时承受弯曲应力与剪切应力的复合作用，是整个构件的强度薄弱点。而水平圆弧段的大部分区域应力值处于较低区间，应力从加载端向弯折根部逐步传递升高，远离根部的竖直段下端区域应力值最低，材料的承载余量充足。

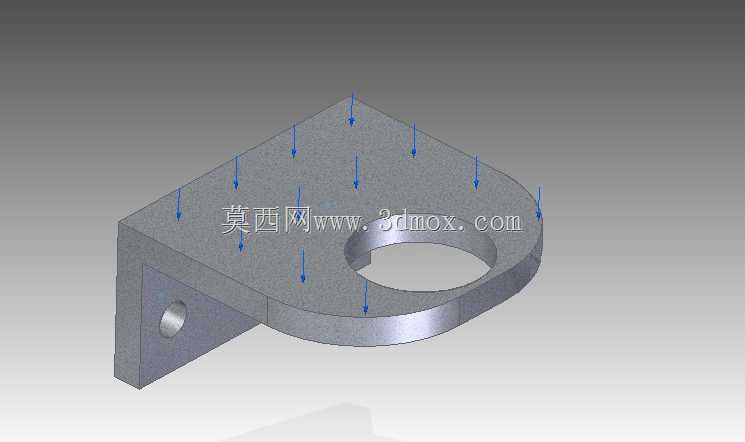

　　设计这类构件的时候，首先要明确安装边界：构件竖直段的下端面为完全固定约束面，通过螺栓或是铆接的方式和设备基座连接，固定区域的约束范围要覆盖竖直段整个下端接触面，避免约束不足导致的计算结果失真。水平段的上表面为载荷施加面，根据实际工况的受力大小施加垂直向下的面载荷，加载区域要避开圆弧过渡段，匹配实际工作中压头或是接触件的作用范围。外形尺寸方面，这类金属片的厚度通常在1-3mm区间，弯折圆弧的半径不能过小，否则会进一步加剧应力集中，一般建议内弯折半径不小于片体厚度的1.5倍，若计算后根部应力超过材料屈服强度，可通过加大弯折圆角、在根部增设加强压筋、适当增加局部厚度的方式优化，不需要整体加厚构件，就能在控制重量的前提下提升结构强度。

　　从仿真结果的判读来看，云图标定的屈服应力阈值为262MPa，对应普通冷轧钢板的屈服强度参数，计算得到的根部最高应力如果接近或是超过这个阈值，就需要对结构做迭代优化，避免出现塑性变形。四面体网格的划分密度需要做针对性调整，在弯折根部的应力集中区域要做网格加密，保证该区域的单元尺寸不超过片体厚度的1/2，而在应力水平较低的区域可以适当放大网格尺寸，在保证计算精度的同时提升求解效率。这类有限元分析不需要追求过度精细的网格，只要关键区域的网格收敛性验证通过，得到的应力结果就能够指导实际设计，避免后续样机试制阶段出现强度不足的问题，减少反复试模、改模的成本，缩短零部件的开发周期。

　　在实际工程应用中，这类金属承力片的失效大多出现在弯折位置，很多设计人员仅凭经验确定弯折半径和片厚，往往会出现要么强度不足导致断裂，要么过度设计造成材料浪费的问题，通过四面体单元的有限元仿真，能够直观看到整个构件的应力传递路径，明确材料的冗余区域和薄弱区域，在满足承载要求的前提下尽可能优化构件尺寸，实现轻量化与可靠性的平衡。同时仿真得到的应力分布结果，也能为后续的表面处理、热处理工艺提供参考，比如在应力集中区域可以通过喷丸处理提升表面残余压应力，进一步提升构件的疲劳强度，延长实际使用寿命。
