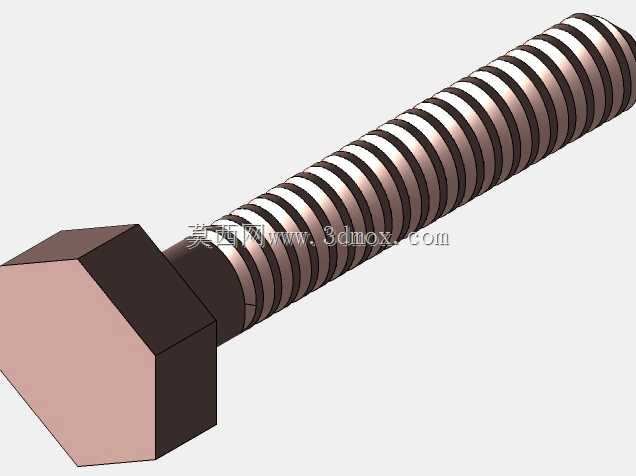

外六角全螺纹铜制紧固螺栓结构设计

　　在各类机械设备装配、电气柜体组装、管道法兰连接、工装夹具搭建的场景里，这类外六角全螺纹螺栓是出现频率极高的紧固连接件，尤其铜材质的该类螺栓，凭借自身良好的导电性能与抗大气腐蚀特性，常被用在接地端子连接、低压电气柜母排固定、有防磁要求的仪器设备装配环节，区别于普通碳钢螺栓的使用场景，铜螺栓不会在反复拆装后出现螺纹锈死咬合的问题，在需要定期拆解维护的设备部位适配性更强。从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，六角对边尺寸严格遵循通用紧固件的配套公差要求，能够适配常规开口扳手、套筒扳手的拧紧作业，头部下端与螺杆衔接处做了微小的倒角过渡，避免热处理以及冷镦成型过程中出现应力集中开裂的问题，

　　同时装配时能够更好地贴合被连接件的沉孔或平垫表面，不会因为边角锐边刮伤安装面的防腐涂层。螺杆部分采用全螺纹结构，区别于半螺纹螺栓的夹持长度限制，全螺纹设计可以适配不同厚度叠加的被连接件组合，不用提前精准核算光杆段的长度匹配度，在现场装配、临时改装修复的场景里容错率更高，螺纹牙型采用普通公制三角牙型，牙型角60度，牙距遵循粗牙标准，具备良好的自锁性能，不需要额外增加防松胶就能满足常规振动工况下的防松要求，螺纹的大径、中径、小径公差都控制在通用标准件的公差带范围内，能够和同规格的标准螺母、螺纹孔实现完全互换，不需要单独做适配加工。从安装边界来看，这类螺栓的头部高度设计兼顾了拧紧时的受力需求与安装空间限制，

　　头部厚度能够承受标准拧紧力矩下的扭矩载荷，不会出现扳手拧动时头部崩裂、滑边的问题，螺杆末端做了45度倒角引导，在穿入被连接件通孔、对准螺纹孔的时候能够顺利导入，不会因为螺纹首牙的毛刺卡滞安装孔，在实际装配作业中，全螺纹的设计也让螺栓可以配合平垫、弹垫、防松螺母等多种附件组合使用，不管是通孔穿透连接还是盲孔螺纹锁紧都能适用。在实际设备运维场景里，铜材质的该类螺栓不会像碳钢螺栓那样在户外潮湿环境下出现锈迹流挂污染设备表面的问题，在食品加工设备、户外通讯机柜、沿海区域的露天设备上使用时，后期维护拆解的难度远低于普通镀锌碳钢螺栓，不需要提前喷除锈剂等待渗透就能顺利拧下。从建模逻辑上，这类标准件的三维建模需要重点还原螺纹的真实牙型特征，

　　不能用贴图代替实体螺纹，否则在做装配干涉检查、有限元受力分析的时候会出现计算偏差，头部的六角棱边需要做微小的倒钝处理，还原实际冷镦加工后的零件真实形态，不会出现锐边直角的理想模型状态，螺杆与头部的衔接圆角也需要按照实际加工工艺做出来，避免后续做工程图导出的时候出现工艺不合理的结构标注。很多新手在做这类紧固件建模的时候容易忽略螺纹首尾的收尾结构，实际滚丝加工出来的螺栓，螺纹首尾都有不完整的过渡牙段，这部分结构在装配的时候会影响螺母的拧入起始位置，建模时还原这部分特征才能让虚拟装配和实际装配的状态完全匹配，在做整机设备的BOM统计时，这类标准件的模型参数准确也能直接导出采购明细，不用二次核对规格。
