透视结构V8汽车动力装置三维数模

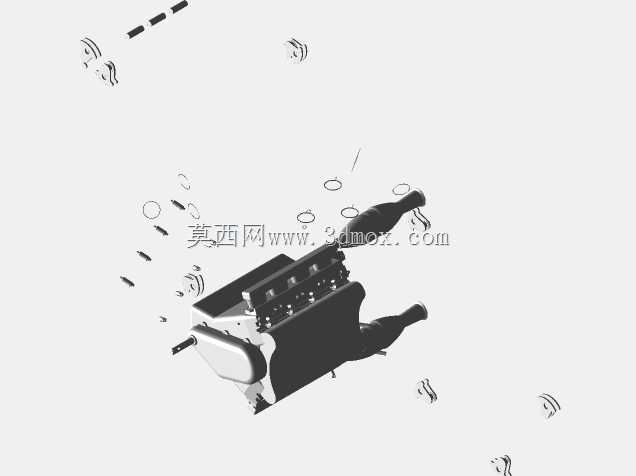

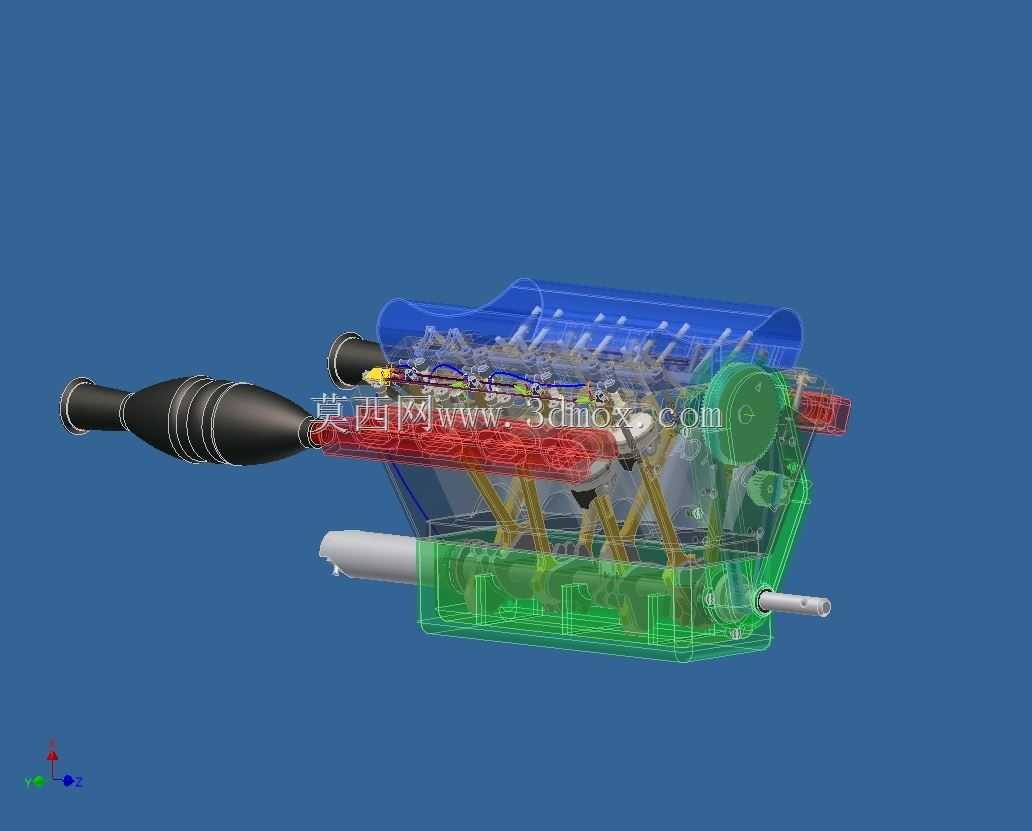

　　这款V8动力装置的三维数模采用透视化结构呈现方式，将缸体、配气机构、曲柄连杆机构、进排气系统以及附属传动部件的空间排布关系完整展现，不同功能模块采用差异化透明色区分，能让结构设计人员快速理清各系统的装配层级与运动干涉边界。从实际装车应用场景来看，这类V型八缸动力单元多用于大排量乘用车、高性能跑车以及部分轻型特种作业车辆，动力输出区间覆盖250kW至500kW以上，可满足高负载工况下的持续动力输出需求，部分改装领域也会基于同架构机型做性能升级，因此清晰的内部结构数模能为改装方案的管路排布、增压组件加装提供精准的空间参考。

　　从设计思路层面拆解，该数模还原了V8机型经典的90度夹角缸体布局，这种布局能有效平衡一阶与二阶往复惯性力，降低整机运行时的振动幅值，相比直列六缸机型拥有更紧凑的纵向安装尺寸，适配前置后驱、四驱等多种整车布置形式。数模中可以清晰看到上下分体式缸体的结合面位置，曲轴主轴颈的支撑点位共设置五道，对应八组活塞连杆组件的运动轨迹，每列气缸的进排气门采用顶置凸轮轴驱动，配气机构的凸轮轴轴承座、气门弹簧、挺柱的装配位置都做了精准还原，能直观看到凸轮型线驱动气门开闭的运动空间预留。进排气歧管的走向采用对称式设计，两侧排气歧管最终汇聚到排气出口位置，对应的三元催化、消音器安装接口位置也预留了足够的装配空间，避免实车装配时出现与底盘副车架、转向拉杆的运动干涉。

　　从安装边界与尺寸维度来看，该V8动力单元的整机长度控制在650mm至720mm区间，宽度在600mm至650mm区间，高度根据进气歧管的形式不同在700mm上下浮动，对应的发动机悬置安装点位设置在缸体两侧的加强筋位置，三个主悬置点的坐标位置与整车机舱的安装硬点完全匹配，能直接用于整车总布置阶段的机舱间隙校核。数模中附带的前端轮系结构，完整还原了发电机、空调压缩机、水泵、转向助力泵的安装支架位置，皮带的包角、张紧轮的调节行程都做了符合工程实际的设置，能直接用于前端轮系的传动效率计算与皮带寿命校核。油底壳的造型采用了深冲压式结构，前部做了避让前副车架的凹陷设计，能保证车辆在极限俯仰工况下油底壳不会与底盘部件发生碰撞，同时油底壳内部的挡油板结构也在数模中有所体现，能避免车辆大角度过弯时机油泵出现吸空问题。

　　从功能特性层面，该透视数模将内部的冷却水道、润滑油道的走向做了可视化处理，冷却水道从缸体两侧的进水口进入，分别环绕八个气缸套后向上进入缸盖，流经燃烧室周边的高温区域后从缸盖前部的出水口汇聚到节温器座，这种水路设计能保证各缸的冷却均匀性，避免出现局部过热导致的缸盖变形问题。润滑油道则从缸体主油道分别向曲轴主轴颈、连杆轴颈供油，同时向上连通缸盖的凸轮轴轴承座，为配气机构提供持续的压力润滑，油道的孔径、转角位置都符合实际加工的工艺要求，没有出现无法成型的锐角或者过小孔径。数模中还还原了点火系统的火花塞安装位置、喷油器的安装角度，每缸的喷油器都采用侧置安装方式，喷射角度对准进气门背面，能保证燃油与进气的充分混合，提升燃烧效率。对于从事动力总成设计、整车总布置、性能改装的工程人员来说，这种透视化的三维数模能大幅降低结构理解成本，在方案设计阶段就能快速排查装配干涉、运动间隙不足等问题，减少后续物理样机阶段的改模次数，缩短研发周期。
