开放式笼型钢制承载框架结构设计

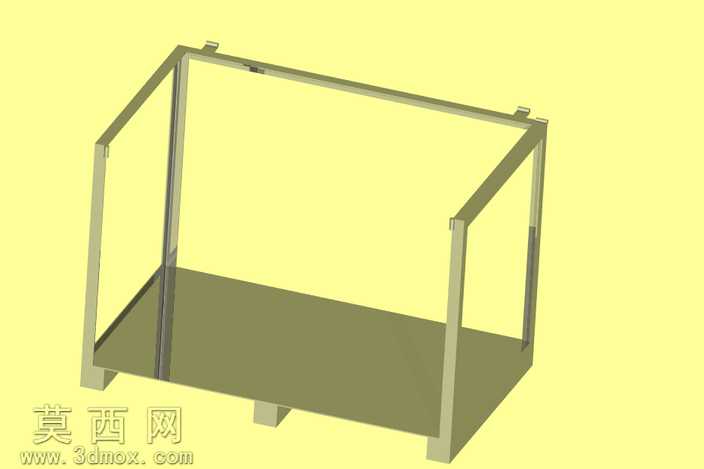

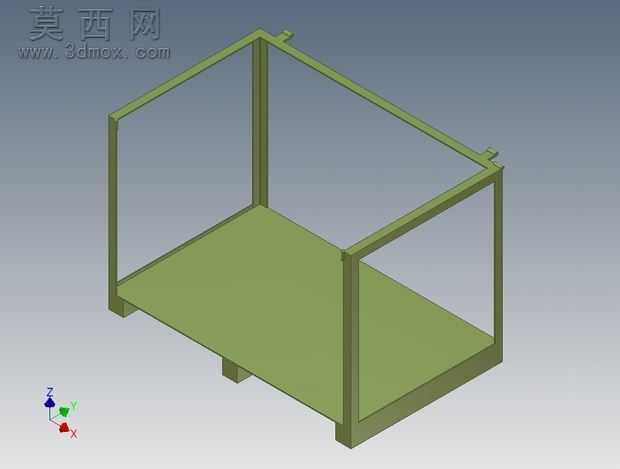

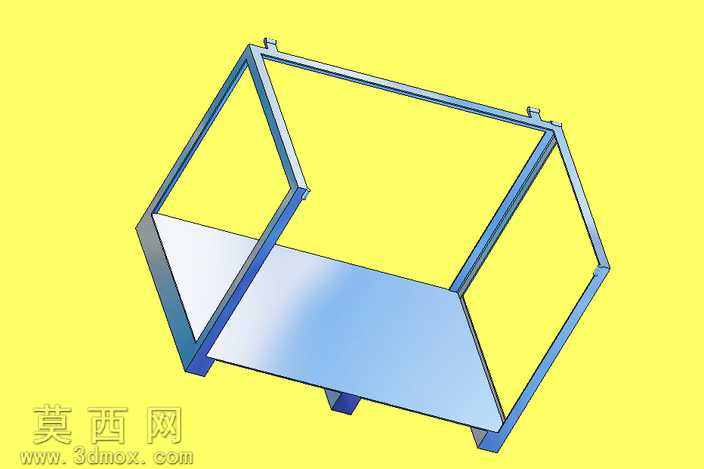

本作品为开放式笼型承载框架的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分框架的各个组成构件，再通过装配约束完成整体组合，确保各构件的位置精度与装配合理性。建模阶段首先搭建底部承载平台，采用等厚平板作为基底，底部设置支撑脚结构，保证框架放置时的稳定性与离地间隙，避免基底直接接触接触面造成磨损；随后搭建竖向支撑立柱，四根立柱分别布置在底部平台的四个角点位置，立柱采用等截面型材结构，通过共面、同轴的装配约束与底部平台牢固连接，保证竖向支撑的垂直度；之后搭建顶部围合边框，边框沿立柱顶端连接形成开放式的矩形围合结构，在边框的对应位置设置定位凸榫结构，方便后续与其他配套构件进行拼接组合，拓展框架的使用功能。材质设置上，整体框架赋予军绿色哑光金属材质，模拟钢制构件经防锈喷涂处理后的表面效果，调整材质的粗糙度、反光度参数，还原真实金属构件的哑光质感，避免过度反光造成的视觉失真；渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现框架的轮廓结构与各构件的连接关系，同时添加三维坐标系标识，明确模型的空间方位，方便查看各部分的尺寸比例与空间位置。结构设计上采用开放式三面围合的形式，仅保留底部承载面与顶部、侧边的框架结构，未设置封闭的围板或网格，既保证了框架整体的结构强度，又最大化减轻了框架自身重量，同时方便从多个方向取放承载的货物，适配仓储周转、物料暂存等多种使用场景；各构件的连接处采用刚性连接设计，保证框架整体的抗变形能力，底部支撑脚的位置与间距经过合理排布，确保承载时的受力均匀，避免局部应力集中造成构件损坏。设计过程中重点考量了框架的通用性与拓展性，预留的拼接结构可根据实际使用需求加装网格、挡板等附属构件，无需改动主体框架结构即可实现不同的承载防护功能，兼顾了结构实用性与改装灵活性，整体建模过程严格遵循机械设计的尺寸规范，各构件的比例协调，连接结构符合实际加工工艺要求，可直接用于后续的工程参考、结构验证或加工出图使用。
