双V型八缸引擎安装固定块结构设计

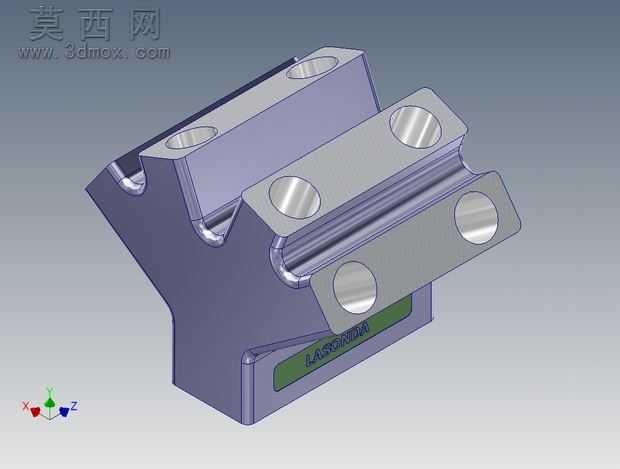

本作品为双V(8)引擎配套的安装固定结构件，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循机械加工工艺规范，对结构的每一处尺寸都做了公差适配校验。模型构建阶段先绘制二维截面草图，通过拉伸、切除、倒角、圆角等基础特征命令完成主体结构搭建，针对安装孔位做了同轴度约束，确保六个圆形安装通孔的位置精度符合引擎装配要求，孔口处做了沉孔倒角处理，既可以避免安装时螺栓刮伤孔壁，也能提升装配贴合度。材质渲染阶段选用了哑光金属质感的合金材质，模拟实际生产中铸铝件经表面氧化处理后的视觉效果，结构表面的棱边做了小圆角过渡，还原真实机加工零件的工艺细节，底部的标识区域采用了不同的色彩区分，提升模型的辨识度。结构设计上采用双侧V型支撑布局，既可以适配双V八缸引擎的安装角度，也能通过错落的支撑肋结构提升整体刚性，降低引擎运行过程中产生的振动传导，安装面的平整度做了专门优化，保证与引擎缸体、车架安装位的贴合面积最大化，减少装配应力集中。建模过程中对结构的壁厚做了均匀化处理，避免出现壁厚突变导致的铸造缺陷，所有转角位置都设置了合理的铸造圆角，符合金属铸件的生产工艺要求，同时对整体结构做了轻量化优化，在保证结构强度满足引擎承重要求的前提下，尽可能去除冗余材料，降低构件自重。渲染阶段采用了柔和的工业环境光，多角度展示结构的装配特征与细节，搭配三维坐标系标识清晰呈现模型的空间方位，方便使用者快速理解结构的安装方向与装配逻辑，整体模型结构完整，特征清晰，可直接用于引擎装配演示、工艺教学或者结构优化参考。
