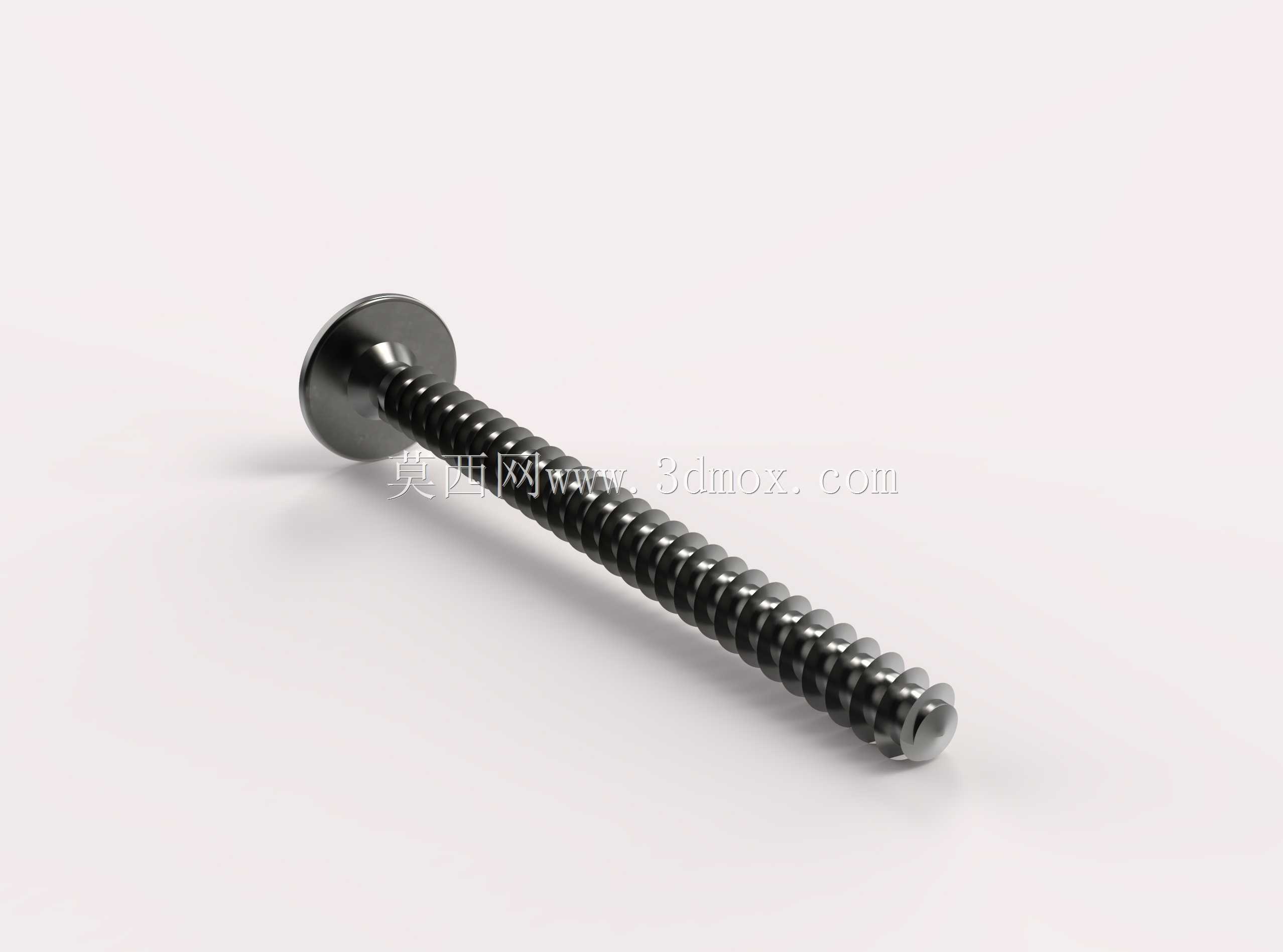

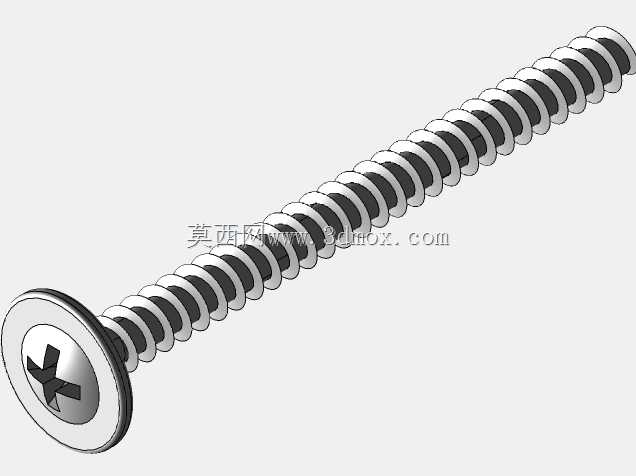

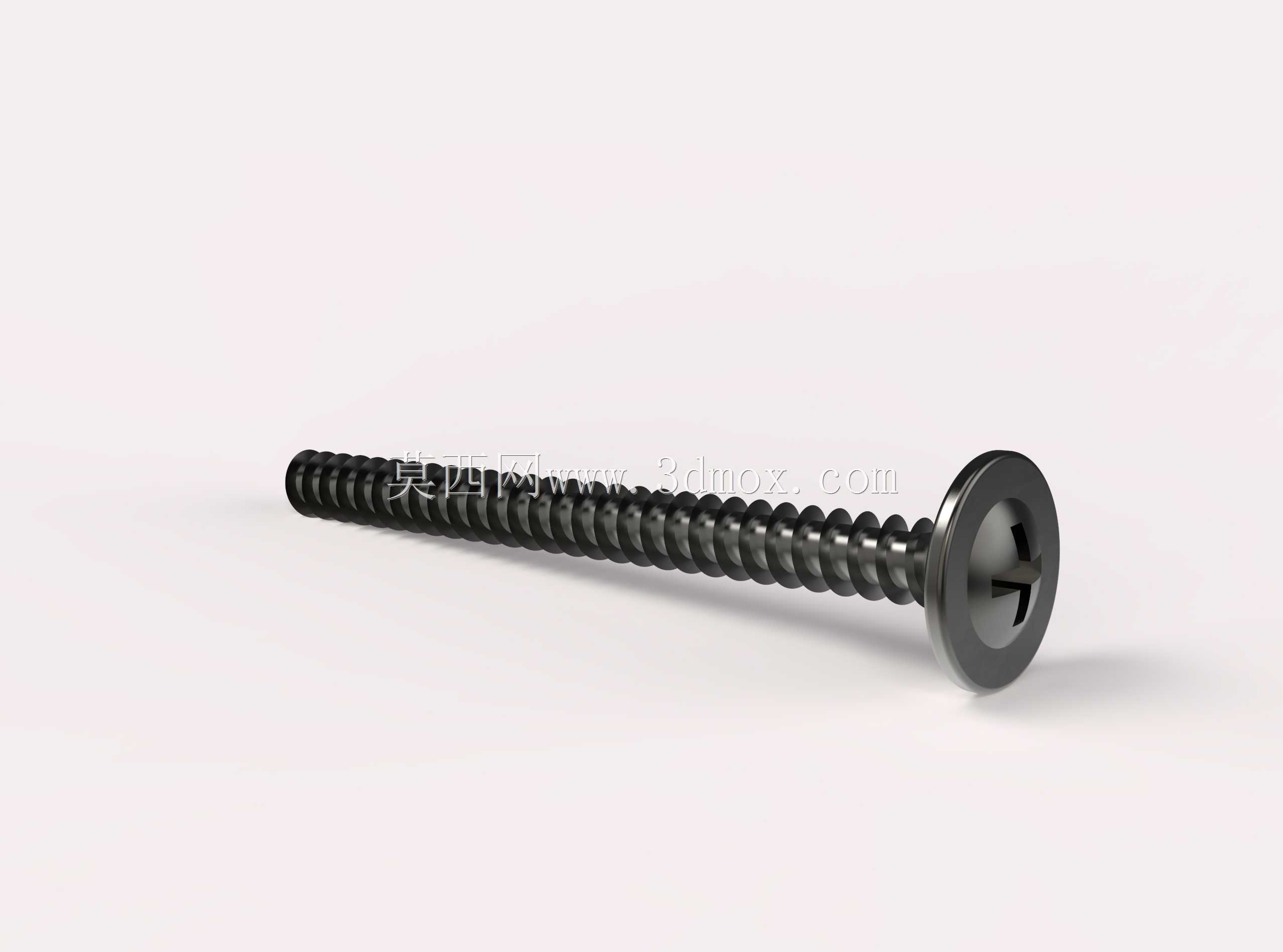

带法兰盘十字槽自攻单螺杆紧固件

　　日常做家具结构装配、薄板件连接的时候，这类带法兰面的十字槽自攻螺钉是选型表里出现频率极高的紧固件，不用提前攻丝，靠螺杆本身的螺纹在被连接件的预制孔里挤压出啮合螺纹，装配效率比机螺钉配螺母的方案高不少，尤其适合密度板、刨花板这类木质基材，还有厚度1.2mm以下的冷轧薄板、ABS塑料壳体的快速连接场景。很多新手做结构的时候容易忽略法兰面的作用，这个螺钉头部自带的一体式法兰盘，相当于在螺钉头和被连接件之间加了一个平垫圈，不用额外套垫圈就能增大头部承压面积，避免拧紧的时候螺钉头压溃木质基材或者较薄的塑料件表面，同时法兰盘的底面和头部轴线的垂直度在建模的时候做了严格控制，拧紧之后能保证法兰面完全贴紧被连接件表面，不会出现偏载导致的连接松动。

　　螺杆部分的螺纹是三角牙自攻螺纹，牙型角做了优化，比普通机螺钉的牙型更尖锐，拧入的时候切削阻力更小，不会把密度板的纤维拧碎导致滑牙，螺纹的大径、中径、小径的公差按照常用自攻螺钉的行业规范做了匹配，预制孔的直径建议控制在螺纹小径的80%左右，针对不同材质可以做微调，比如密度板可以选稍大的预制孔避免基材开裂，冷轧薄板可以选稍小的预制孔保证螺纹啮合的咬合力。头部的十字槽选用的是通用的H型十字槽，槽深和槽宽的尺寸适配常规的PH2十字批头，不管是手动螺丝刀还是电动起子都能直接适配，建模的时候特意把槽口的边缘做了微小的倒角，避免批头插入的时候刮伤槽口边缘，也能减少批头打滑的概率，实际装配的时候电动起子的扭矩建议控制在1.2-1.8N·m，

　　针对木质基材不要打过高扭矩，不然很容易出现螺钉拧穿或者基材开裂的问题。从安装边界来看，这类螺钉的法兰盘外径比普通盘头螺钉的头部直径大30%左右，做安装沉孔的时候要注意沉孔直径要比法兰外径大0.5-1mm，沉孔深度要控制在法兰厚度的90%，不要把法兰完全沉到基材里面，不然就失去了法兰面增大承压面积的作用。螺杆长度的选型要注意，拧入下层被连接件的深度要保证在螺杆公称直径的2.5倍以上，比如用4mm公称直径的螺钉，拧入深度至少要到10mm，才能保证足够的拉拔力，不会因为日常使用的震动导致连接松脱。很多做户外家具的场景会选用表面黑色氧化处理的款式，氧化层能提供基础的防锈能力，同时黑色外观和黑色金属框架、深色木质板材的适配性更好，

　　不会出现亮银色螺钉突兀的问题，不过如果是高湿度的户外场景，还是建议在氧化层外面再加一层封闭漆，提升长期防锈能力。建模的时候把螺纹的收尾部分做了合理的退刀结构，不会出现螺纹收尾处的尖角，避免拧入的时候刮伤预制孔的内壁，也减少了螺钉热处理的时候尖角处的应力集中问题，螺钉的尾部做了导向锥，长度大概是1.5倍螺距，对准预制孔的时候不用刻意扶正就能顺利导入，降低了装配的时候螺钉打歪的概率，新手操作也能保证装配的同轴度。实际做结构验证的时候，这类螺钉的抗剪切能力能满足常规家具的连接需求，比如柜体层板和侧板的连接、家具五金配件和板材的固定，都能达到使用要求，不需要额外增加加强件，相比普通盘头自攻螺钉，法兰面的存在还能在一定程度上分散拧紧时候的压力，减少板材局部凹陷的问题，尤其是做免漆板家具的时候，不会因为螺钉头压力过大破坏免漆层的表面。
