T型槽加工用错齿T型铣刀结构

在机械加工车间的日常排产里，T型槽的加工始终是没法绕开的工序，不管是机床工作台的装夹槽、工装夹具的定位滑槽，还是液压阀块的内嵌安装槽，最终的槽型精度、侧壁垂直度、槽底平面度，都直接影响后续装配的可靠性。这款T型铣刀就是针对这类加工场景设计的切削刀具，和普通立铣刀逐层铣削T型槽的工艺不同，它可以在直柄立铣刀预先开出直槽的基础上，一次走刀完成槽两侧的扩铣成型，大幅减少走刀次数，避免分层铣削带来的接刀痕问题。

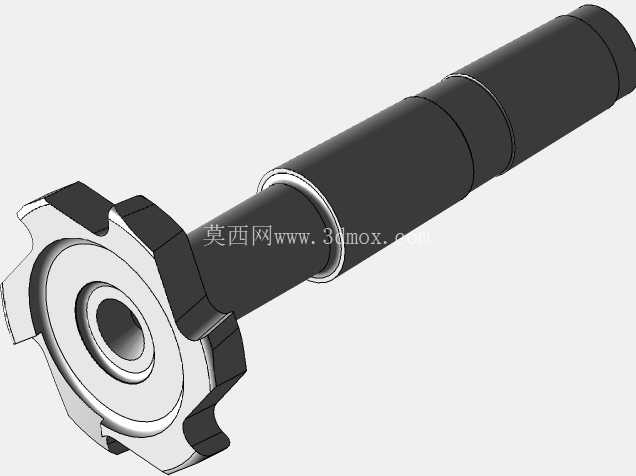

从结构设计来看，这款刀具采用整体式刀体加直柄装夹段的布局，柄部做了多段阶梯设计，靠近切削端的位置设置了两个环形定位槽，适配弹簧夹头、液压刀柄等主流数控刀柄的装夹需求，装夹时可以通过定位槽确认刀柄夹持深度，避免装夹过浅导致高速旋转时刀柄打滑，或是装夹过深干涉切削区域。切削部分的刀盘直径大于柄部直径，刀齿采用错齿排布设计，相邻刀齿的切削刃分别朝向槽的两个侧壁，切削过程中可以平衡径向切削力，减少刀具让刀量，相比直齿T型铣刀，加工时的振动更小，槽壁的表面粗糙度能稳定控制在Ra1.6以内，不需要后续额外的钳工修磨工序。

设计这款刀具的时候，首先要考虑的是排屑空间的预留，T型槽加工属于半封闭切削，切屑很容易卡在槽腔和刀体之间，刮花已经加工好的槽壁，甚至挤崩刀齿。所以刀盘和柄部的过渡位置做了大圆弧退让设计，既保证刀体的结构强度，避免切削时应力集中导致刀体断裂，又给切屑留出了足够的排出通道，加工钢件时配合乳化液冲屑，切屑可以顺着圆弧过渡面从直槽位置顺利排出，不会在槽内堆积。刀齿的前角做了8度的正前角设计，相比零前角的焊接式T型刀，切削时的阻力更小，机床主轴负载能降低15%左右，适合在主轴功率有限的普通镗铣床、小型加工中心上使用；后角则控制在6度，兼顾刀刃的锋利度和耐用度，避免后角过大导致刀刃强度不足，加工调质钢时出现崩刃问题。

从安装边界来看，这款刀具的柄部直径是标准的直柄规格，不需要定制专用刀柄，车间里常规的ER夹头就能直接装夹，刀具的总长度控制在常规刀库的换刀行程范围内，不需要调整机床的换刀点参数就能直接编入加工程序。刀盘的厚度对应标准T型槽的槽宽尺寸，加工时不需要额外编写径向偏置程序，只要按照预先加工的直槽中心走刀，就能直接铣出符合公差要求的T型槽尺寸，槽底到工件表面的深度由刀盘和柄部的直径差决定，编程时只需要控制Z轴的下刀深度，就能保证T型槽的台阶深度符合图纸要求，对编程人员的经验要求更低，新手编程也不容易出现过切问题。

实际使用场景里，这款刀具除了加工普通结构钢的T型槽，更换对应的硬质合金刀齿材质后，也能用于铸铁、铝合金工件的T型槽加工，加工铝合金时可以把主轴转速提高到3000转以上，配合大进给走刀，加工效率能比焊接式T型刀提升一倍以上，而且因为是整体式刀体结构，刀齿的跳动量更小，加工出来的槽壁一致性更好，后续安装T型螺栓的时候不会出现卡滞问题，能有效减少装配时的修配工作量。在工装夹具制造领域，这类刀具的使用频率非常高，很多焊接夹具、装配工装的工作台面都需要加工大量的T型槽用来固定压紧元件，刀具的耐用度和加工精度直接影响工装的制造周期和最终装配精度，这款刀具的结构设计刚好匹配这类批量槽加工的需求，不需要频繁换刀磨刀就能完成长槽的连续加工。
