户外庭院组装式金属框架凉亭结构

这款金属框架结构主要面向户外庭院、商业外摆区、园区公共休息区等场景使用，作为遮阳避雨的亭类支撑主体，可搭配顶部格栅、遮阳板、防水篷布等不同面层材料，适配从私家小院到商业步行街的各类户外空间需求。从结构设计逻辑来看，整体采用方管型材作为核心受力构件，摒弃了传统凉亭复杂的榫卯或焊接一体结构，全部采用分段式预制构件设计，所有横竖杆件的连接节点均预留标准安装孔位，现场无需复杂焊接作业，仅通过标准紧固件即可完成整体拼装，大幅降低现场施工的技术门槛与安装周期，也方便后期的构件更换与位置迁移。

框架主体采用对称式立方结构设计，底部设置多道横向拉结杆件，一方面提升整体框架的抗侧移能力，应对户外常见的阵风荷载，避免框架出现侧向晃动变形；另一方面底部的水平杆件也可作为座椅支撑、侧边围挡的安装基础，无需额外增设附属固定结构。竖向主支撑柱采用等间距排布，单根立柱的截面尺寸经过荷载验算，可承载顶部面层、积雪荷载以及常规的侧向风载，立柱底部预留地脚安装孔，可通过膨胀螺栓直接固定在硬化混凝土地面，也可搭配预制配重底座实现无硬化地面的快速布设，适配不同的场地安装条件。

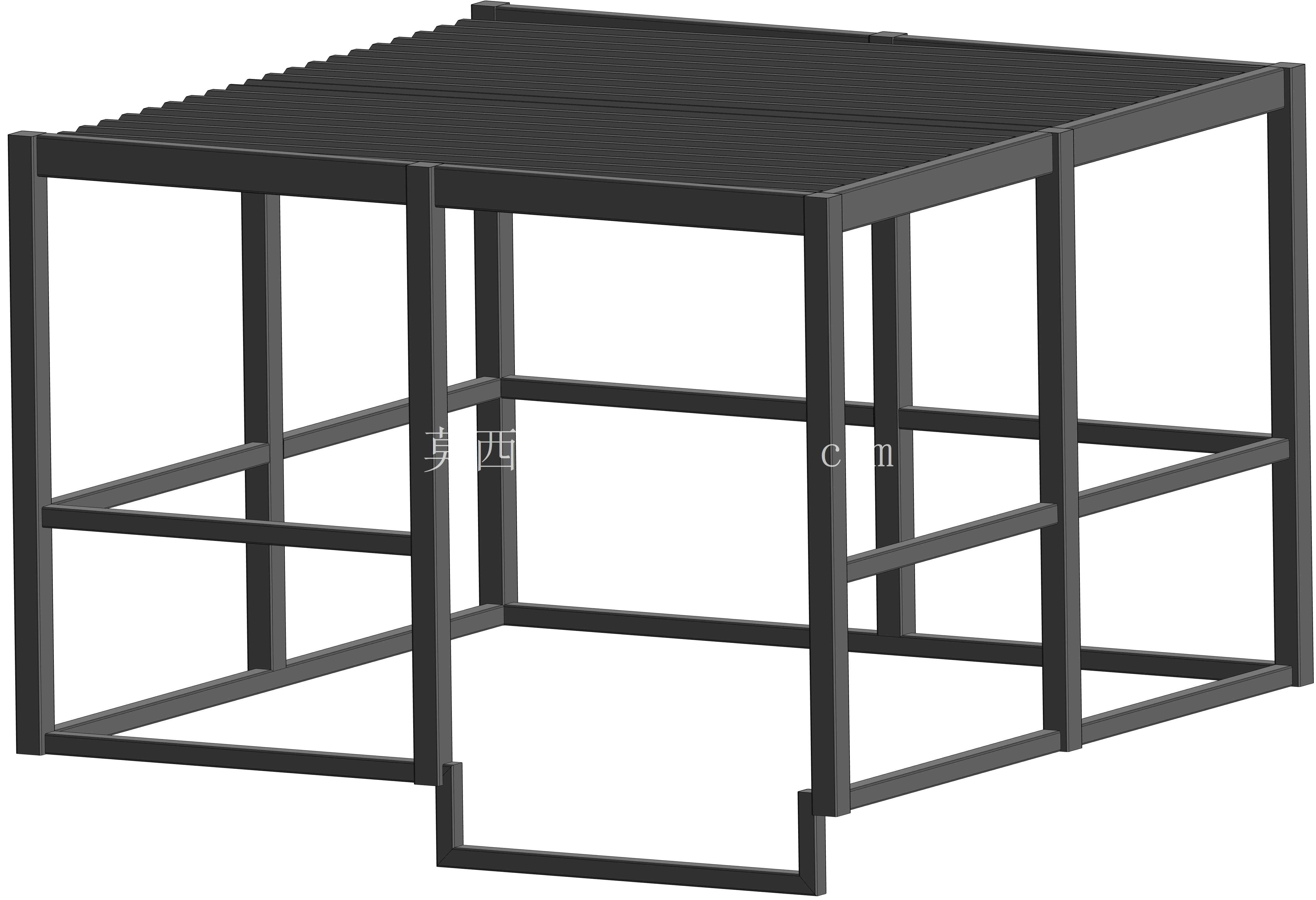

顶部框架采用密排横向杆件设计，杆件间距经过优化，既可以直接铺设阳光板、金属压型板等硬质面层，也可作为格栅遮阳结构直接使用，密排的杆件同时提升了顶部框架的整体平面刚度，避免顶部出现局部下挠变形。框架中部设置的一圈横向连系梁，将所有竖向立柱连接为整体受力体系，将上部荷载均匀传递到每根立柱上，避免单根立柱受力过载，同时这道连系梁也可作为侧边挂装绿植、装饰灯带、侧挡帘的安装点位，拓展结构的使用功能。

从安装边界来看，整体框架的外轮廓尺寸规整，无外凸的异形构件，安装时仅需清理出对应尺寸的平整场地即可，无需额外的场地开挖作业，所有构件的单块重量控制在人工可搬运范围内，小型项目仅需2-3名作业人员即可在半天内完成整体拼装。结构表面采用防锈涂装处理，可适应户外多雨、高紫外线的使用环境，减少后期的维护成本，构件的标准化设计也让后期如果出现局部磕碰损坏，仅需更换对应型号的杆件即可，无需整体拆解结构。在实际使用中，该框架除了作为休闲凉亭使用外，也可作为户外吸烟亭、临时核酸采样亭、户外设备防护棚的基础支撑结构，通过更换不同的围护面板即可快速切换使用功能，具备较强的场景适配性。设计过程中充分考虑了型材的下料利用率，所有杆件长度均采用通用定尺型材的裁切尺寸，减少下料过程中的边角料浪费，降低整体的制造成本，连接节点的设计也规避了复杂的机加工工序，仅需常规的钻孔、裁切即可完成构件预制，适合小型加工厂批量生产制作。
