奥迪5x112规格车轮间隔垫圈结构设计

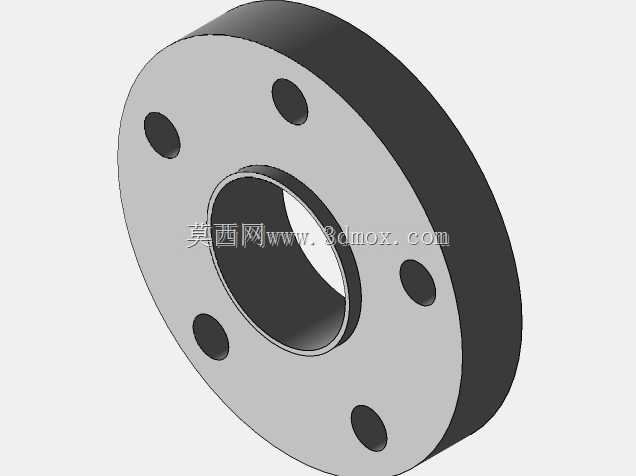

　　在汽车底盘轮端改装与轮距匹配作业中，车轮间隔垫圈是解决轮辋偏距不匹配、避让刹车卡钳、优化轮距参数的核心适配部件，这类零件直接安装在轮毂安装面与轮辋结合面之间，通过固定厚度的垫装结构调整轮辋的轴向安装位置，既可以解决改装轮辋偏距过小导致的轮辋蹭翼子板、蹭避震筒的问题，也能在轮辋偏距过大时将轮辋向外垫出，让轮辋与轮眉齐平优化外观姿态，同时合理的轮距调整还能小幅提升车辆行驶的侧向稳定性，减少过弯时的侧倾幅度。这款适配5x112孔距规格的车轮间隔垫圈，针对奥迪车型原厂轮毂安装基准设计，前侧垫装厚度为12毫米，后侧垫装厚度为30毫米，可满足不同轮辋偏距的适配需求，覆盖多数改装场景下的轮距调整量。从结构设计来看，垫圈主体采用环形盘式结构，

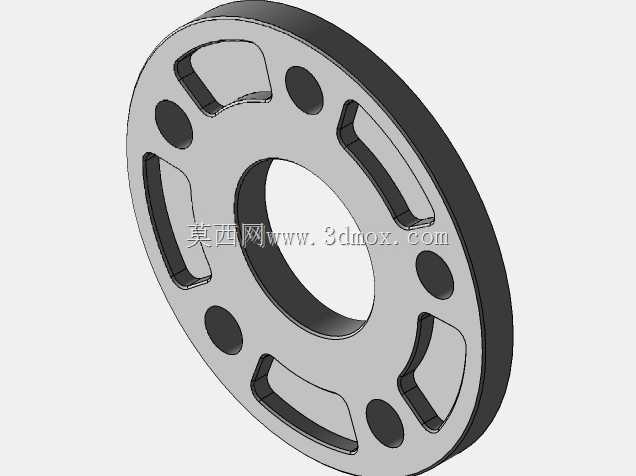

　　中心预留大尺寸通孔匹配奥迪车型原厂轮毂中心孔直径，保证安装时垫圈可以完全贴合轮毂轴头定位台，避免出现安装偏心导致的车轮动平衡失准问题；环形本体上均匀分布5个对应轮毂螺栓的通孔，孔位分度圆直径严格匹配5x112的孔距标准，保证轮毂螺栓可以顺利穿过垫圈完成紧固，孔位周边做了局部加厚处理，抵消螺栓紧固时的压应力，避免长期使用后垫圈出现压溃变形。垫圈本体上开设了多组异形镂空槽与圆形减重孔，这类结构并非随意开设，一方面是在保证垫圈整体结构强度、满足螺栓压紧力承载要求的前提下，尽可能降低垫圈自身重量，减少轮端簧下质量，避免簧下质量增加带来的避震响应变慢、加速制动性能衰减的问题；另一方面镂空结构可以为轮毂安装面与轮辋结合面留出散热间隙，

　　车辆长时间行驶时刹车系统产生的热量可以通过镂空槽快速散出，避免热量在垫圈位置积聚导致螺栓预紧力衰减。垫圈的两个结合面都做了高精度的平面度处理，表面粗糙度控制在合理区间，保证安装后垫圈与轴头、轮辋的结合面完全贴合，不会出现局部间隙导致的紧固应力集中，同时垫圈边缘做了倒角处理，避免安装时尖锐边缘刮伤轴头防锈层或者轮辋安装面。在实际安装适配时，这类垫圈需要匹配对应长度的轮毂螺栓使用，因为垫装厚度会增加螺栓的啮合长度需求，12毫米厚度的垫圈需要选用比原厂螺栓长15毫米左右的规格，30毫米厚度的垫圈则需要对应加长32毫米左右的螺栓，保证螺栓与轮毂螺母的啮合牙数满足强度要求，避免行驶中出现螺栓断裂的风险。设计这类垫圈时，

　　首先要确认适配车型的轮毂中心孔直径、孔距分度圆参数、轴头台阶高度，保证垫圈的中心定位孔与轴头为间隙配合，配合公差控制在0.05毫米以内，既方便安装对位，又不会出现过大的间隙导致车轮跳动；其次要核算垫圈的受压强度，根据轮毂螺栓的额定紧固扭矩计算垫圈承受的压应力，选用合适的材料厚度与材质，保证在额定压紧力下垫圈的轴向变形量小于0.02毫米，避免长期使用后垫圈被压薄导致螺栓预紧力下降；另外减重孔的排布要遵循圆周对称原则，保证垫圈的整体动平衡量控制在5g·cm以内，避免安装后车轮高速行驶时出现抖动。这类间隔垫圈不同于通用的平垫片，它的所有孔位、中心孔、厚度参数都需要与对应车型的轮端安装边界完全匹配，不能随意套用其他孔距的产品，否则会出现孔位不对装不上、中心孔不匹配导致高速抖动、厚度不合适导致轮辋突出翼子板或者蹭到车身覆盖件的问题。在三维建模过程中，需要严格按照孔距分度圆的公差要求绘制螺栓孔位置，每个孔的位置度公差控制在0.1毫米以内，同时要还原垫圈上的镂空槽、减重孔的结构细节，保证模型可以直接用于加工生产或者装配干涉校验，在做整车改装的装配校验时，可以将垫圈模型装配到轮端位置，模拟轮辋安装后的轴向位置，检查轮辋与翼子板、避震筒、刹车卡钳之间的间隙，提前确认适配的垫圈厚度，避免反复拆装调整。
