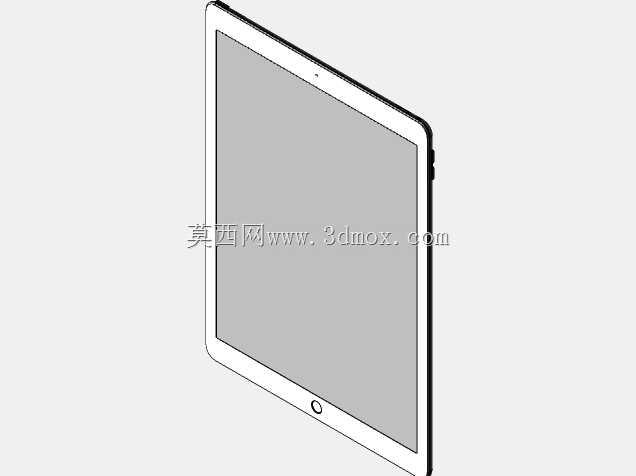

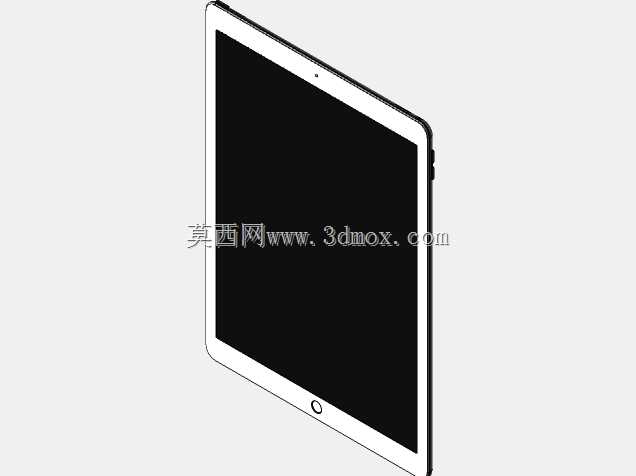

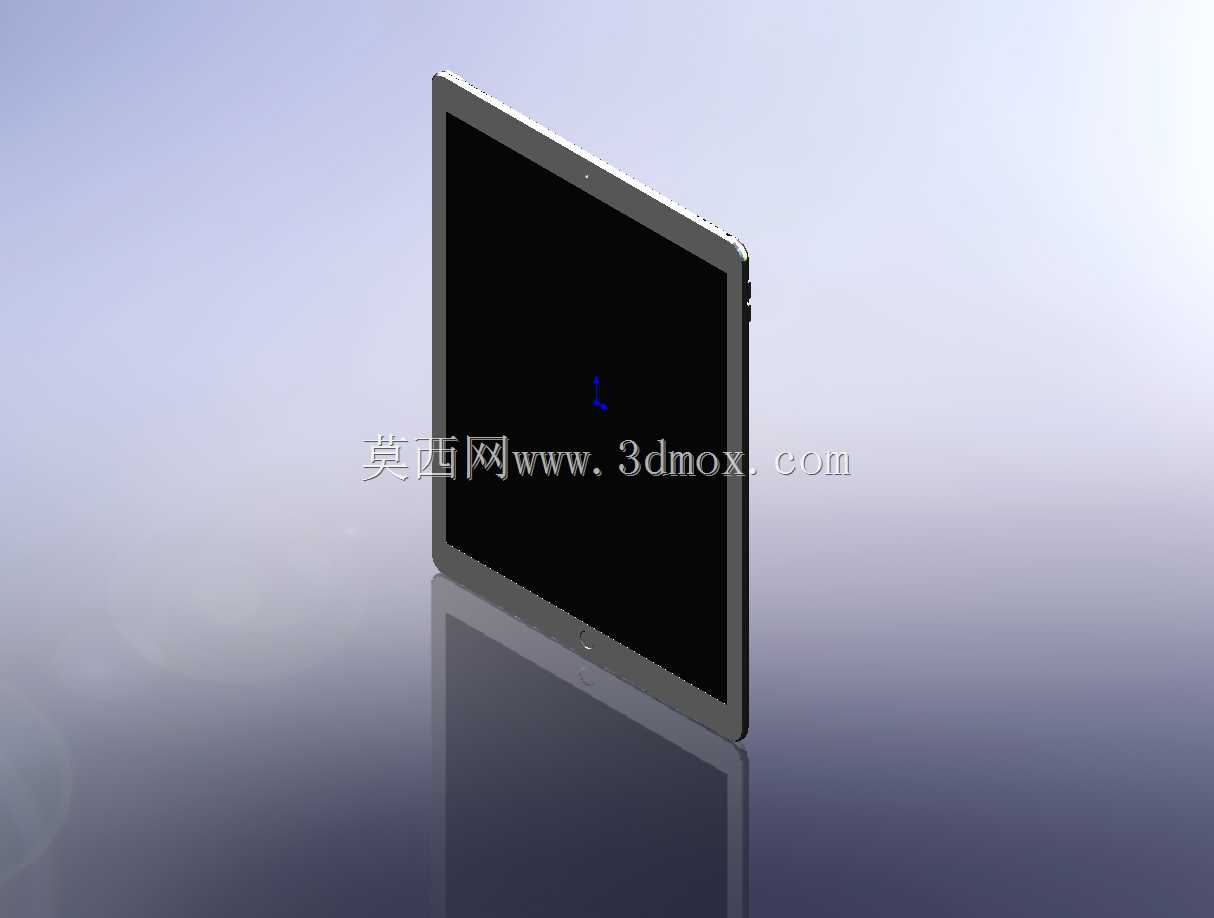

12.9英寸平板电脑外观结构三维数模

　　这款12.9英寸平板的三维数模，在结构设计阶段首先考量的是手持握持场景的边界约束，整机侧边做了连续的微弧过渡处理，边缘倒角的曲率经过多轮调整，既避免直角棱边带来的硌手感，也控制了弧面延伸范围，不会因为过度收弧侵占内部元器件的排布空间。从实际使用场景出发，平板的前置摄像头模组被布置在顶部边框的居中位置，对应横向握持进行视频会议、线上授课时的取景需求，模组的沉台深度做了精准控制，突出量不超过0.3mm，既保证镜头的对焦行程，也能让平板平放在桌面时不会出现明显的翘动问题。机身侧边的功能按键排布遵循了单手操作的触达范围，电源键与音量调节键的间距设置在18mm，避免按压时出现误触，按键的按压行程设定为0.25mm，反馈力度控制在适中区间，兼顾按压手感与结构可靠性。

　　在内部结构的预留空间上，数模完整还原了整机的堆叠边界，屏幕模组与中框的贴合面预留了0.15mm的胶层容纳槽，点胶路径沿着屏幕四周连续布置，转角位置做了圆弧过渡，避免胶层堆积导致的屏幕顶起问题。中框的内部加强筋采用了网格状排布，筋条厚度控制在0.8mm，在保证整机抗扭刚度的前提下尽可能降低结构重量，对应日常携带时的轻量化需求。机身底部的扬声器开孔做了等距阵列排布，每个开孔的倒角都做了一致性处理，避免加工时出现毛刺影响外观质感，开孔内侧预留了防尘网的安装槽位，槽深与防尘网的厚度完全匹配，装配后不会出现凸起或凹陷的阶差。

　　从安装适配的角度看，这款数模的所有外观面都做了拔模处理，拔模斜度控制在1.5度，对应金属中框的CNC加工与阳极氧化工艺要求，不会出现加工倒扣导致的脱模困难问题。屏幕与中框的配合间隙控制在0.05mm以内，周圈间隙均匀性偏差不超过0.02mm，满足消费电子产品的外观装配精度要求。机身四个角的位置做了防摔缓冲的结构预留，内部空腔的尺寸刚好可以容纳缓冲泡棉，在跌落场景下可以吸收部分冲击能量，降低屏幕碎裂的风险。另外数模也还原了侧边磁吸充电触点的位置与尺寸，触点的沉台深度与磁吸配件的接头尺寸完全匹配，保证配件吸附时的对位精度与连接可靠性。

　　在实际的产品开发流程中，这类外观结构数模可以直接用于后续的结构评审、手板制作与模具开发，所有的外观曲面都做了G2连续处理，曲面之间的过渡顺滑无折痕，渲染输出的效果可以直接用于前期的产品宣传方案制作。针对不同的使用场景，数模的结构也预留了对应的拓展空间，比如背部的磁吸区域对应手写笔的吸附充电需求，磁吸区域的平面度控制在0.02mm以内，保证手写笔吸附时的贴合紧密性，不会出现松动脱落的问题。整机的厚度方向尺寸控制在6.5mm，在容纳电池、主板、屏幕等所有元器件的前提下，尽可能压缩整机厚度，兼顾便携性与结构强度。
