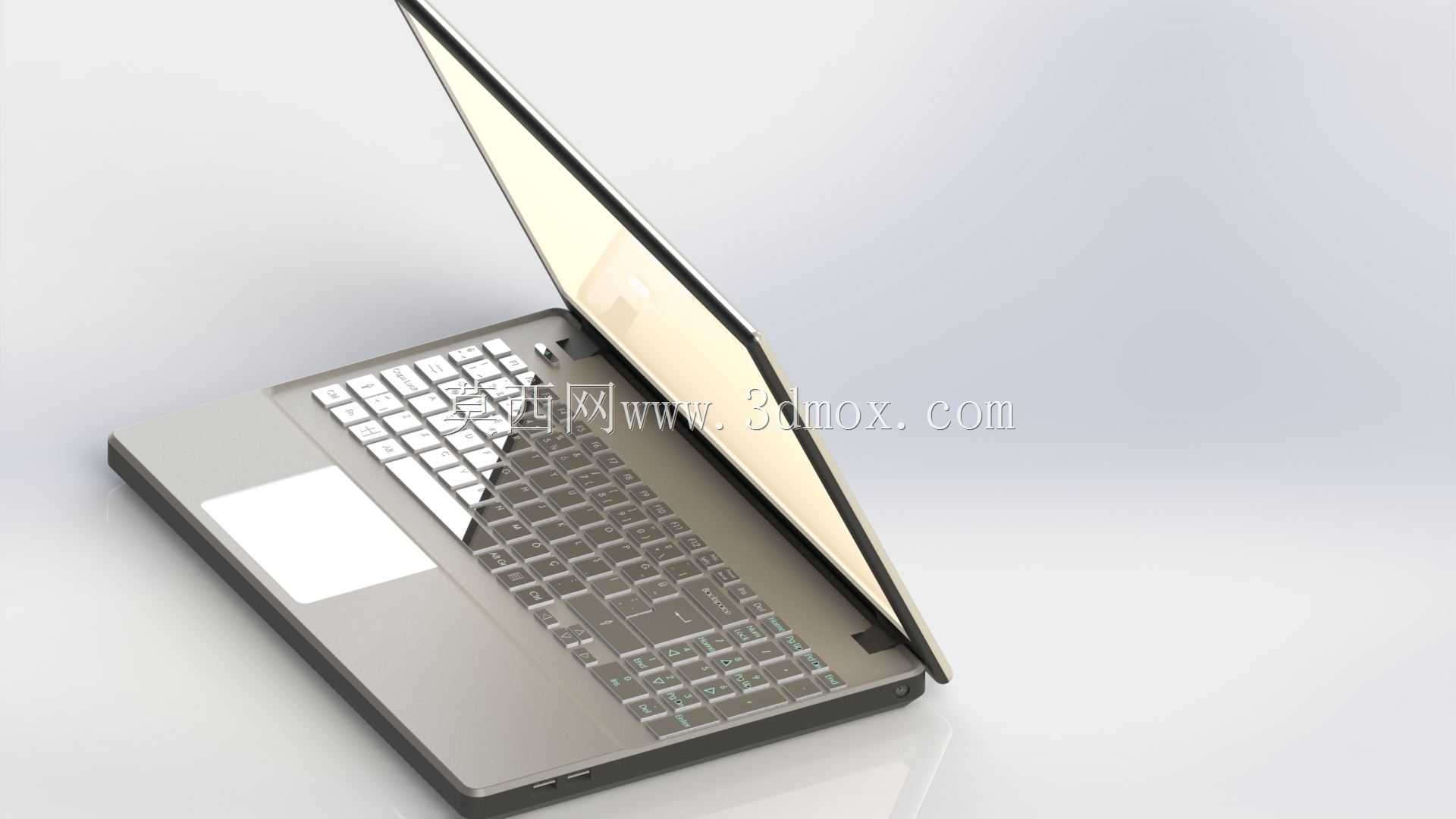

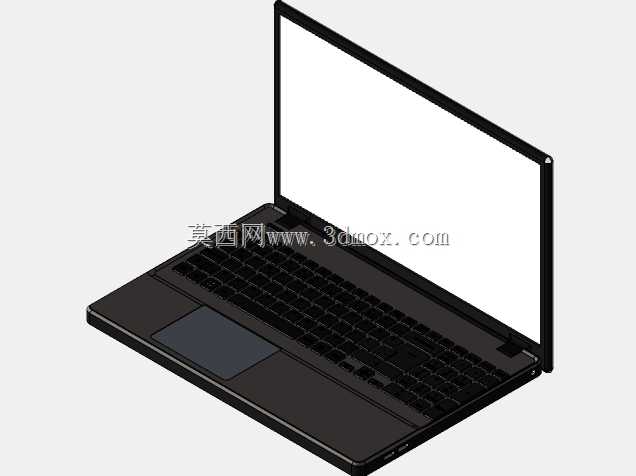

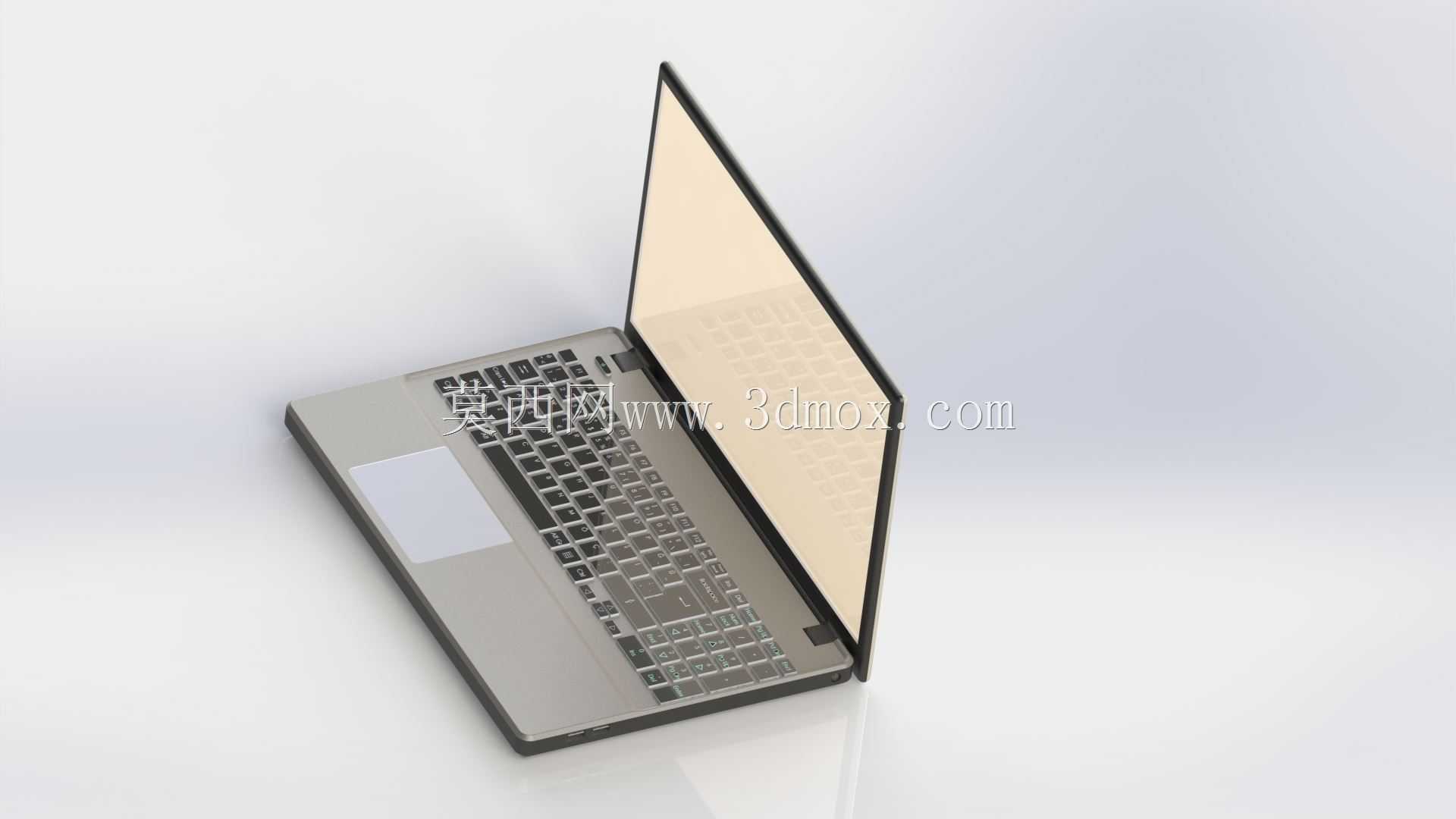

便携式笔记本电脑整机结构三维数模

　　本次呈现的笔记本电脑三维结构数模，完整还原了常规便携消费类笔记本的整机装配关系，覆盖从外部壳体到内部核心组件的全部结构细节，可作为消费电子结构设计、人机交互验证、装配工艺推演的参考载体。从实际应用场景来看，这类数模可用于办公设备结构选型阶段的空间校核，也可作为教学场景中消费电子产品装配逻辑的演示载体，还能为周边配件比如散热支架、内胆包、外接扩展坞的适配设计提供精准的尺寸边界参考。

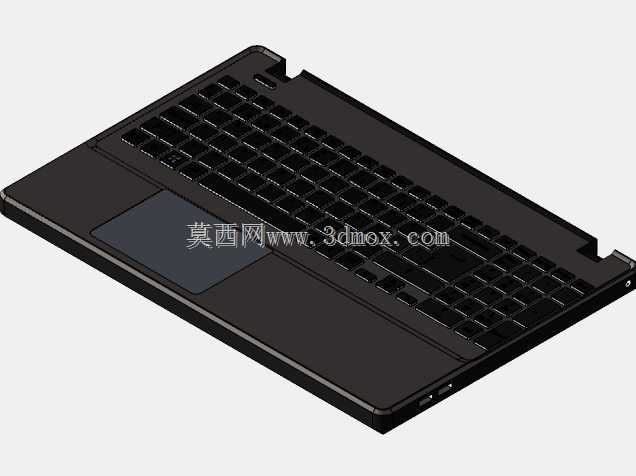

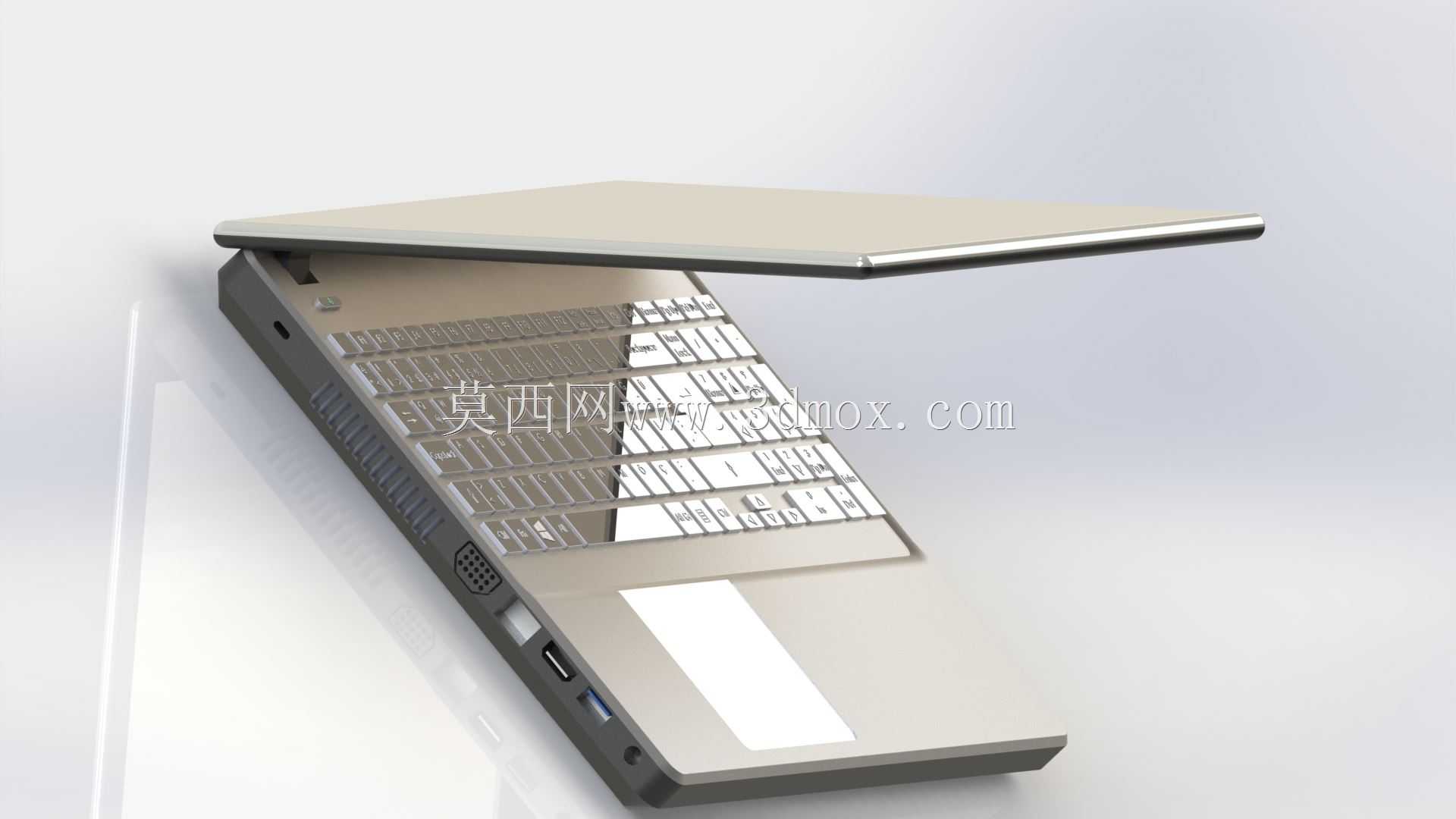

　　从功能特性维度拆解，该数模完整还原了笔记本的开合结构，屏轴部分的转动限位结构做了精准还原，可模拟0到135度常规开合角度下的结构干涉情况，避免实际生产中出现屏线拉扯、外壳磕碰的问题。键盘区域的键帽排布、键程预留空间、触控板的安装位置都按照常规14寸便携本的通用规格做了还原，C面壳体的加强筋布局也做了完整呈现，能够直观看到键盘下方用于支撑按键回弹、避免壳体按压变形的筋位走向，以及掌托区域的厚度渐变设计——靠近用户侧的边缘做了圆弧收薄处理，符合长时间打字时的腕部贴合需求，不会出现硌手的问题。

　　设计思路上，该结构遵循消费电子轻薄化与结构强度平衡的原则，A面壳体采用薄壁加局部凸台的设计，在屏幕安装区域预留了显示屏的固定螺柱位置，四周做了围边结构包裹屏幕边缘，既可以降低整机厚度，又能在设备受到外力挤压时通过围边分散应力，避免屏幕直接受压碎裂。B面的屏幕边框做了等宽设计还原，上方预留了摄像头模组的安装空位，屏线的走线路径沿着屏轴侧边的线槽布置，线槽内预留了屏线弯曲的活动空间，避免开合过程中屏线被反复弯折造成断裂。D面的底壳设计了可拆卸的盖板区域，对应内存、硬盘的升级位置，同时分布了多组进风孔位，与内部散热模组的进风区域精准对应，底壳四周的脚垫安装位做了下沉凸台设计，保证脚垫粘贴后与桌面接触平稳，抬升整机高度形成底部进风的风道空间。

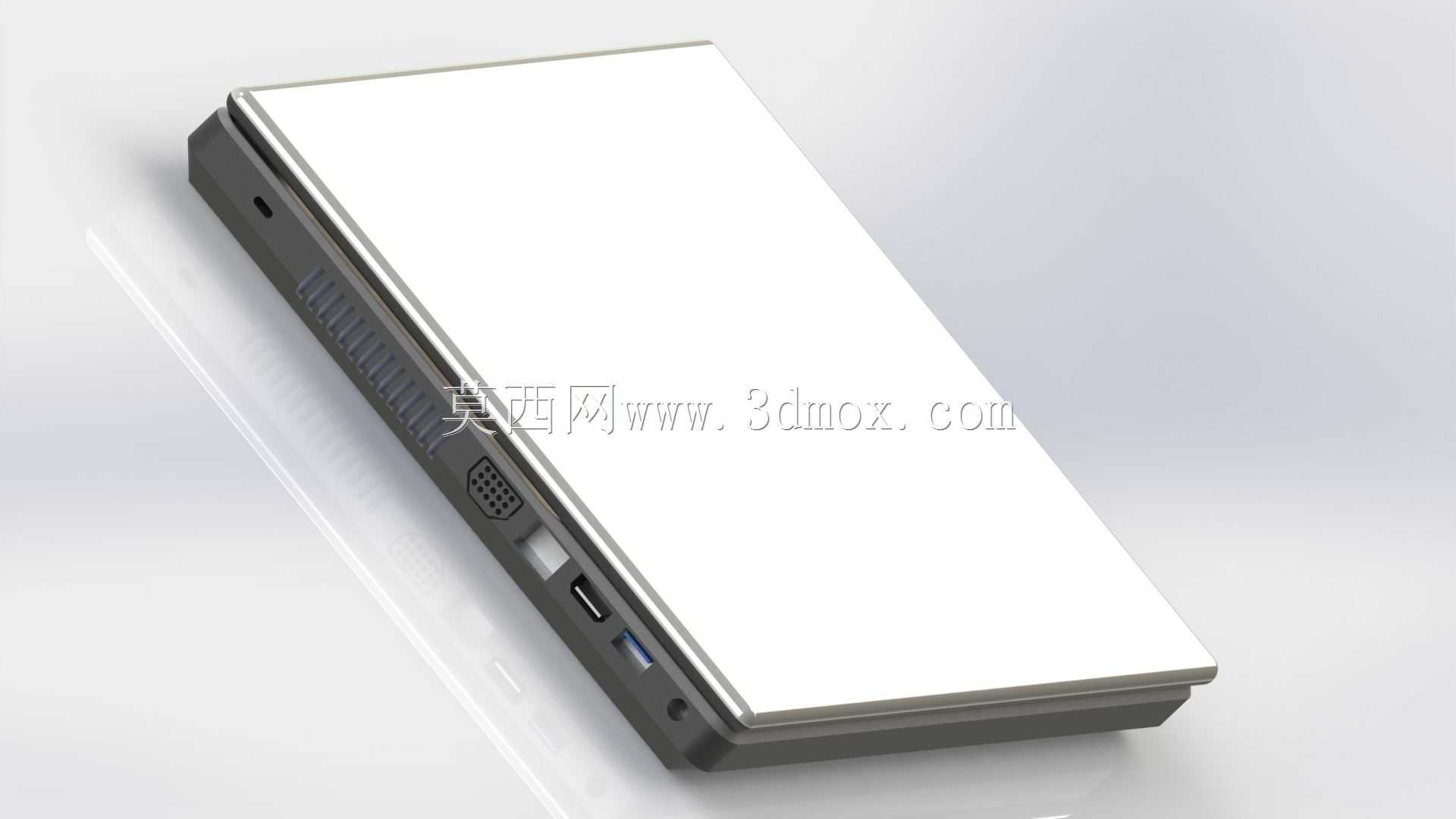

　　从外形尺寸与安装边界来看，该数模还原的整机合盖状态厚度控制在常规便携本的通用区间，屏幕展开后屏幕中心与键盘面的夹角符合人体工学的观看视角，接口位置分布在机身两侧，每个接口的安装沉台深度都做了精准还原，可直接用于验证外接插头的插入深度是否会与周边结构干涉，比如常见的USB接口、HDMI接口、音频接口的相邻间距，都按照实际插拔需求预留了足够的操作空间，不会出现相邻接口同时使用时插头互相干扰的问题。电池模组的安装位置设置在掌托下方区域，重量分布靠近整机重心位置，能够减少单手提携时的机身倾斜力矩，同时电池仓的固定结构采用螺柱加卡扣的组合方式，既保证装配牢固性，也能在售后拆解时降低拆卸难度。散热模组的位置对应机身侧面的出风孔位，热管的弯曲弧度、散热鳍片的排布方向都做了完整呈现，可直接用于风道仿真的基础模型，验证不同风扇转速下的散热气流走向是否合理，避免出现热风回流的问题。

　　在结构细节上，各个壳体之间的卡扣连接位置、螺丝固定点位都做了清晰的还原，装配时的定位柱位置也对应设置在各个壳体的配合面上，能够保证组装时上下壳体快速对位，减少装配错位的概率。键盘下方的主板安装区域预留了元器件的高度空间，避免高尺寸元器件与键盘背面的金属支撑板发生干涉，触控板的按压结构预留了微动开关的安装位置，可模拟按压行程的反馈手感，验证触控板边缘按压时是否会出现卡滞问题。
