E30款通风划线盘式制动器三维设计

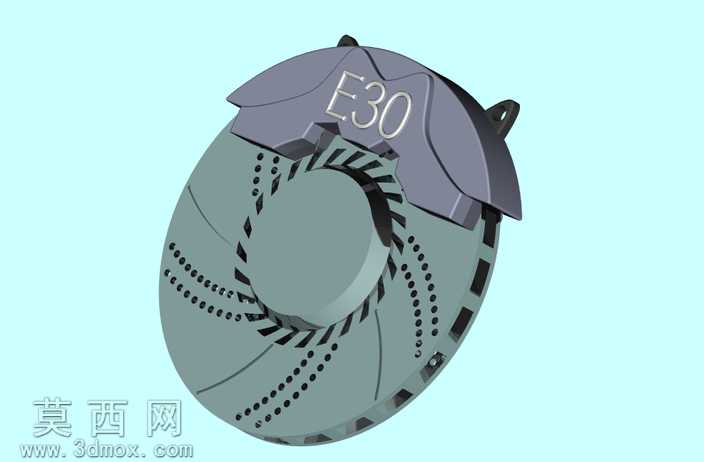

本作品为E30规格盘式制动器的三维参数化设计成果，建模阶段严格遵循实体制动部件的尺寸比例与装配逻辑，采用SolidWorks完成全零件建模与总装配合，整体建模过程以实际制动系统的工作原理为核心依据，完整还原盘式制动器的结构组成与装配关系。模型包含制动盘与制动卡钳两大核心总成，其中制动盘采用通风式结构设计，盘面设置多组径向排布的通风散热槽，同时在摩擦工作区设计有序排列的排屑划线与散热小孔，既还原了高性能制动盘的散热结构特征，也通过细节建模体现划线盘在制动过程中排屑、提升摩擦系数的功能设计。卡钳部分采用对置活塞的浮动卡钳结构建模，卡钳壳体的曲面造型做了平滑过渡处理，表面的E30标识采用浮雕式建模嵌入壳体表面，还原实体部件的标识细节，卡钳与制动盘的配合间隙按照实际装配公差设置，可直观展示制动时卡钳夹紧制动盘的工作状态。材质渲染阶段，制动盘采用高碳铸铁材质表现，还原金属部件哑光磨砂的金属质感，表面做了轻微的使用纹理处理提升真实感；卡钳部分采用耐高温合金材质渲染，表面做了氧化哑光的深灰金属质感处理，边缘做了细微的倒角高光表现，区分不同部件的材质差异。整体建模过程遵循自上而下的设计思路，先确定制动盘的直径、厚度、安装孔位等核心参数，再匹配设计对应卡钳的跨距、活塞行程、安装支架结构，所有零件之间的装配约束完全符合实际机械装配要求，不存在干涉问题，可直接用于制动结构原理演示、相关设计方案参考，也可用于渲染制作制动系统相关的展示素材，完整呈现了高性能盘式制动器的结构特征与设计逻辑，细节处的散热槽、排屑孔、卡钳加强筋等结构都做了精细化建模，没有过度简化结构特征，保证模型的结构还原度与参考价值。
