铁路货车转向架制动系统三维结构模型

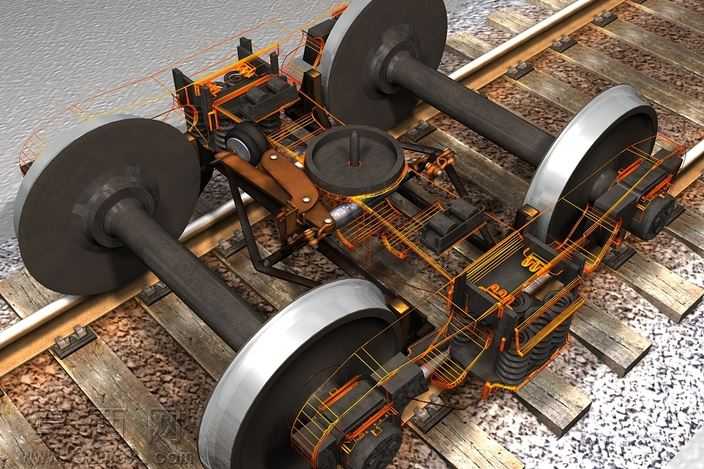

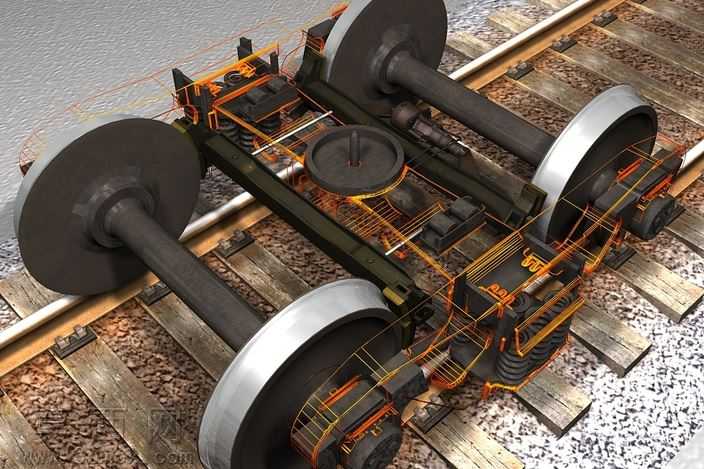

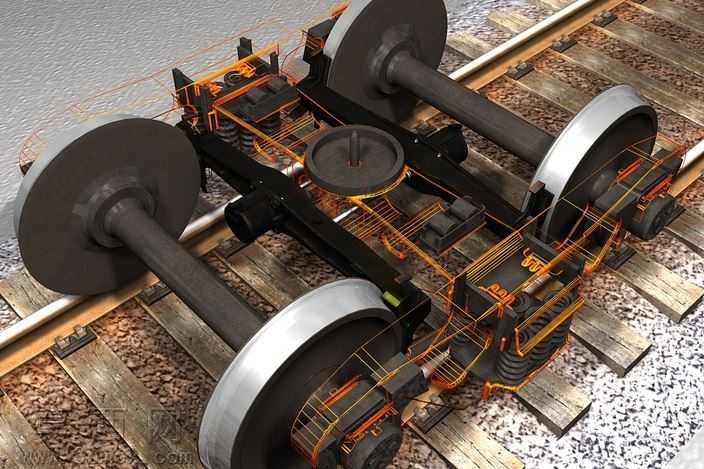

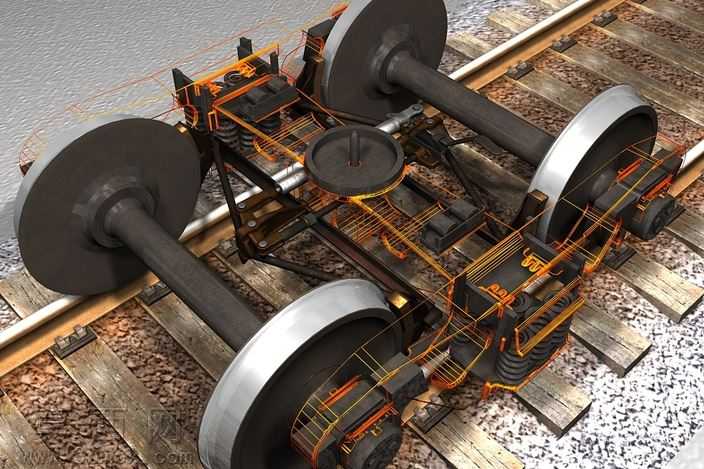

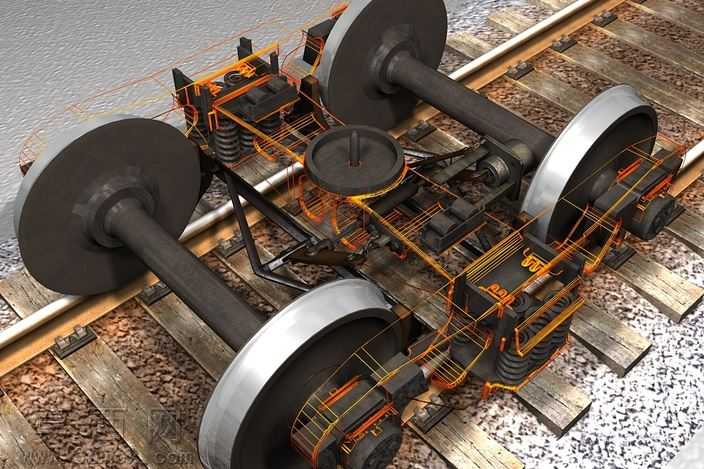

本模型为铁路货车转向架集成制动系统的全细节三维建模成果，完整还原了货运列车走行部核心制动单元的真实结构与装配关系。建模过程中严格遵循铁路货车转向架的实际设计参数，对轮对、轴箱、制动梁、闸瓦、制动杠杆、传动杠杆、空气制动管路、储风缸附属部件等所有构件进行1:1比例的特征还原，未对关键结构做简化省略，可清晰展示各部件的装配层级与运动逻辑。材质渲染阶段针对不同部件的真实物理属性做了区分设置：轮对的车轮踏面与轮缘采用轧制钢材的哑光金属质感，还原长期运行产生的均匀磨损质感，轴箱与构架采用铸钢件的粗糙深色金属材质，制动管路采用防锈涂装的橙红色漆面材质，闸瓦采用高摩合成材料的深灰粗糙质感，枕木与钢轨、道砟部分也匹配真实线路的材质表现，搭配轨道场景的光影渲染，让整体模型的视觉呈现贴近真实车辆的运用状态。结构设计上完整复刻了铁路货车基础制动装置的力传递路径，清晰展示空气制动作用力如何通过杠杆机构放大后传递至闸瓦，最终抱紧车轮实现制动的整套机械逻辑，所有铰接点、安装座、吊挂装置的位置都与实际产品保持一致，管路的走向、固定卡扣的布置也完全符合铁道车辆的设计规范，可直观呈现制动系统与转向架构架、轮对、弹簧悬挂装置的位置配合关系，清晰展现各部件在运行过程中的运动空间与干涉边界。建模过程中对制动杠杆的铰接间隙、闸瓦与车轮的间隙、管路的弯折半径等细节都做了精准还原，既保证了模型的外观还原度，也完整保留了结构的工程合理性，能够直观展现铁路货车制动系统的工作原理与结构组成，可用于铁道车辆相关的结构教学、原理演示、设计参考等场景，帮助观者快速理解货运列车走行部制动单元的机械构造与运作逻辑。
