深沟球式简单球轴承三维结构设计

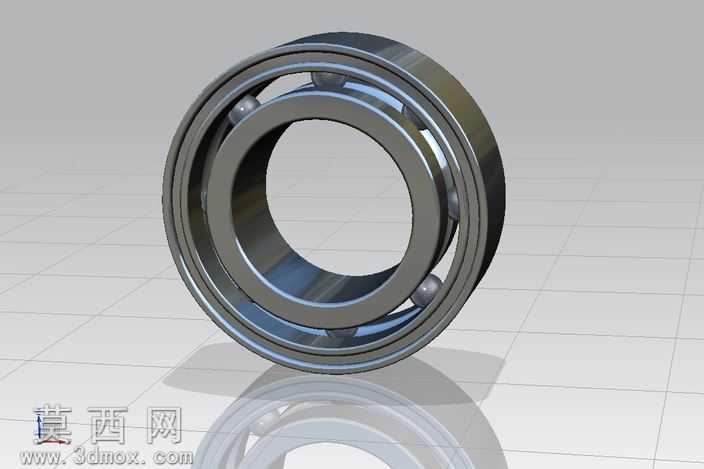

本作品为简单球轴承的三维建模设计成果，建模过程依托三维设计软件完成，整体遵循机械设计标准中滚动轴承的通用结构规范，完整还原了深沟型球轴承的核心组成部分。建模阶段首先完成轴承内圈、外圈的回转体结构构建，通过草图绘制内外圈的截面轮廓，精准控制滚道的曲率半径与沟道位置，保证滚道与钢球的配合间隙符合通用轴承的装配要求，内外圈的端面倒角、安装定位基准面都按照常规五金配件的加工工艺要求做了细节处理，避免出现不符合生产实际的尖锐棱角结构。随后完成滚动体即钢球的建模，按照均匀排布的规则，在保持架的定位约束下将钢球等距分布在内外圈滚道之间，钢球的直径与滚道曲率的匹配度经过反复校验，确保滚动体可以在滚道内顺畅转动，无卡滞或干涉问题。保持架部分采用浪形冲压保持架的经典结构建模，兜孔的尺寸刚好容纳钢球，既可以分隔相邻钢球避免相互摩擦，又能引导钢球在滚道内正常运转，保持架的厚度、连接筋的宽度都参考同规格轴承的实物参数设置，保证结构强度符合使用要求。材质与渲染阶段，为内外圈、钢球赋予高碳铬轴承钢的金属材质，调整材质的反光度、粗糙度参数，还原轴承钢经过精加工后的金属光泽与细腻表面质感，保持架则赋予冷轧钢板的哑光金属材质，区分不同部件的材质视觉差异；渲染时采用柔和的影棚光照环境，添加地面反射效果，清晰呈现轴承的整体结构与各部件的装配关系，同时通过剖面视角的渲染处理，可以直观展示轴承内部钢球与滚道的配合状态。设计思路上，本模型以教学演示为核心目的，简化了非核心的细节特征，突出轴承的核心传动结构，清晰展现球轴承通过滚动摩擦替代滑动摩擦、降低机构运转阻力的工作原理，适合用于机械基础课程的结构讲解，帮助学习者快速理解滚动轴承的组成与减摩逻辑，模型的各部件均为独立可编辑的实体，支持后续的装配仿真、运动模拟等拓展使用，也可作为机械传动机构设计中的标准配套零部件调用。
