法兰连接式Y型管道杂质过滤装置

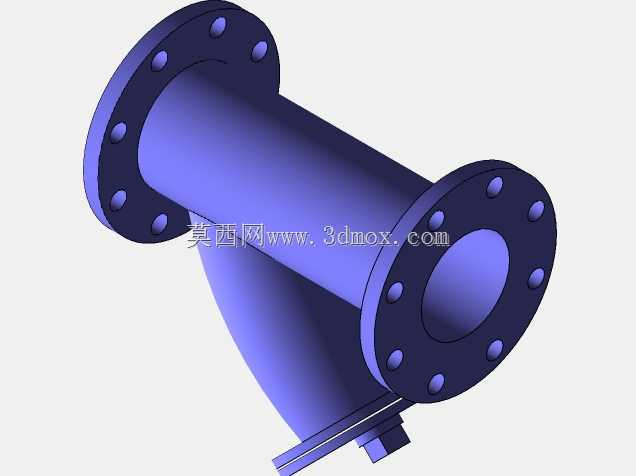

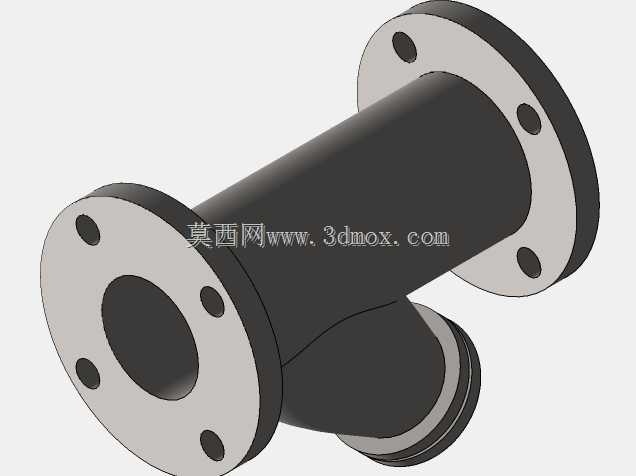

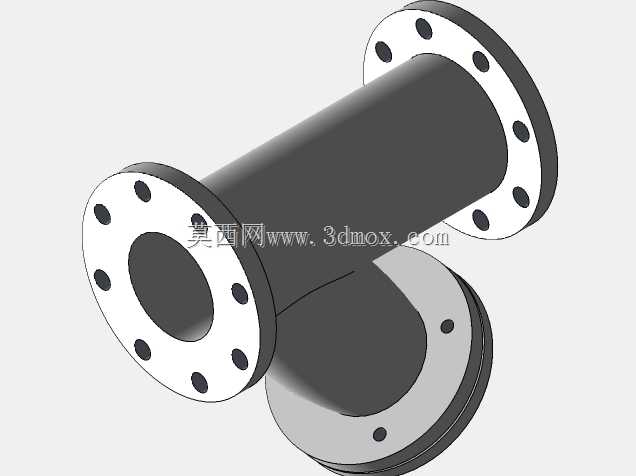

　　在民用给排水、化工流体输送、暖通空调循环水、工业制程管路等场景中，管路内的焊渣、锈蚀颗粒、介质析出杂质很容易卡滞后端阀门、损伤泵体叶轮、堵塞换热设备流道，Y型过滤器作为管路系统前置的杂质截留元件，是管路安装时不可或缺的标配部件。这款法兰连接的Y型过滤装置，采用JIS 10K压力等级对应的法兰连接标准，适配2.5英寸、4英寸、5英寸三种常用公称通径的管路，安装时直接与同压力等级的法兰管路对接，通过螺栓紧固法兰盘、加装密封垫片即可完成固定，无需额外加工焊接接口，适配现场快速安装、后期拆洗维护的作业需求。从结构设计来看，整体采用Y型斜置滤筒布局，主流道保持直通形态，流体从一端法兰进入后，大部分介质顺着直通管路流向出口，

　　夹带的固体杂质在介质转向、流经斜置滤筒时，被拦截在滤筒的容污腔内，不会顺着介质进入后端管路，斜向布置的滤筒端盖可以在不拆卸主管路法兰的情况下，拧开端盖直接取出滤筒冲洗杂质，大幅降低日常维护的工作量。设计过程中，法兰盘的螺栓孔位置、密封面尺寸严格匹配对应通径JIS 10K的标准要求，避免现场安装时出现孔位错位、密封面不匹配导致的泄漏问题；筒体壁厚根据10K压力等级的耐压要求核算，保证在额定工作压力下筒体不会出现变形、焊缝开裂的问题；滤筒的支撑结构做了加强处理，避免介质高速冲刷时滤筒变形破损，导致杂质泄漏到下游管路。安装边界方面，不同通径的型号对应不同的轴向安装长度、法兰外径尺寸，选型时需要预留足够的管路安装空间，

　　尤其是斜向滤筒的下方要预留足够的操作空间，方便后期拆卸端盖取出滤筒，不能将滤筒端盖紧贴墙面、其他管线或设备结构，否则后期维护时没有操作空间，只能切割管路才能拆洗滤筒。实际使用中，这类Y型过滤器通常安装在减压阀、泄压阀、定水位阀或者其他管路设备的进口端，用来截留介质中的杂质，保护下游的阀门及设备，当滤筒内积存的杂质过多时，只需要将可拆卸的滤筒取出，清理杂质后重新装入即可，维护操作简单，不需要复杂的专用工具。不同于螺纹连接的小口径过滤器，法兰连接的结构更适合中大口径的管路，密封可靠性更高，能够承受更高的管路压力和流量波动，在工业循环水系统、市政给排水主管路、化工原料输送管路中应用广泛。设计时还考虑了流体阻力的问题，

　　主流道的通径与连接管路的通径保持一致，不会因为安装过滤器造成管路通径缩颈，减少不必要的压力损失，斜置滤筒的过流面积大于管路通径的1.5倍，即使滤筒表面附着部分杂质，也不会在短时间内造成管路流量大幅下降，延长了两次维护之间的间隔周期，减少运维频次。
