船舶配套362升激光拼板燃油储油箱结构

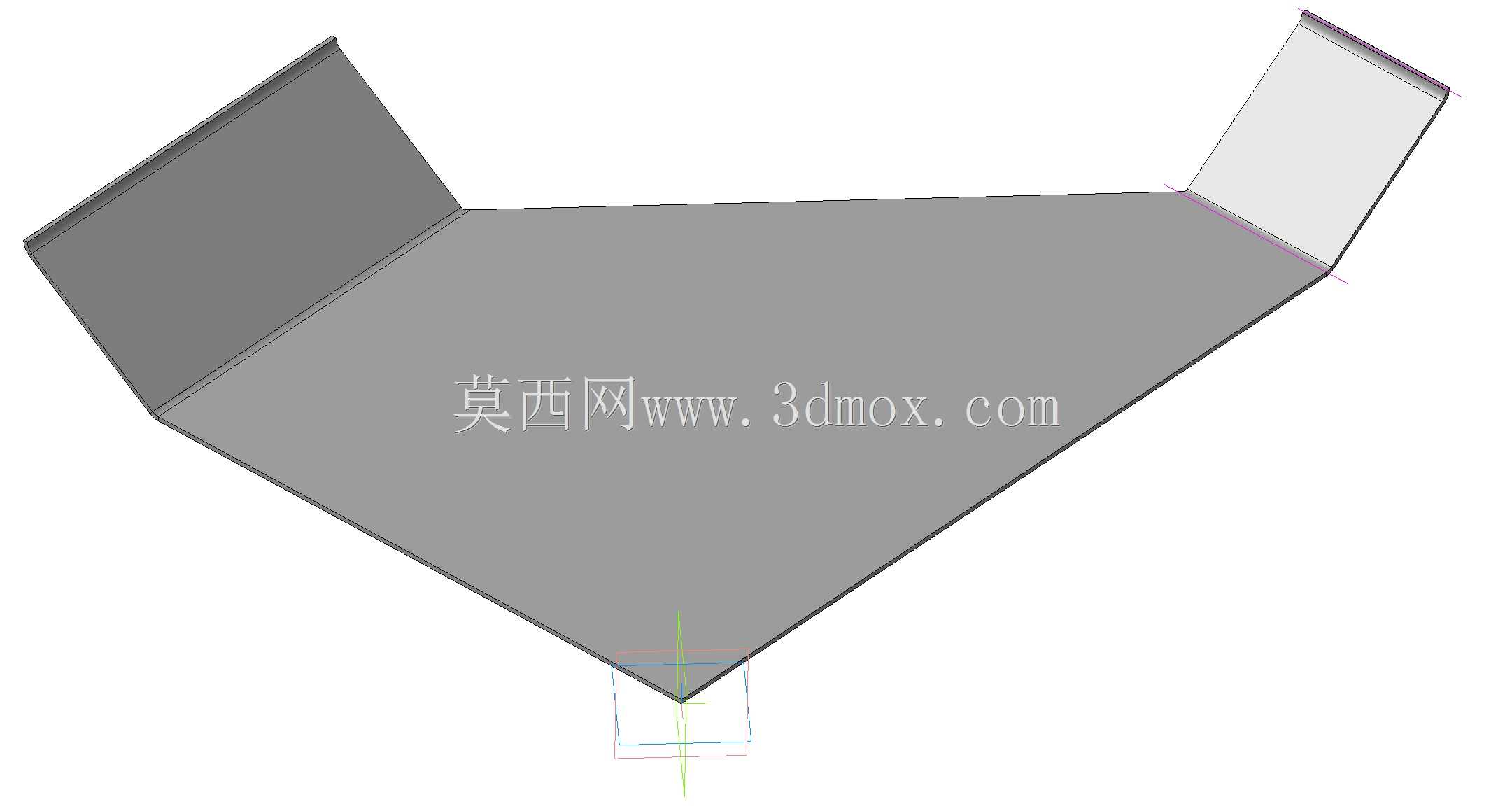

　　从事船舶辅机结构设计快十二年，经手的船用储油容器少说也有七八十套，这次做的362升容量船用油箱，最开始是给内河小型作业船做配套的，当时船东提的要求很明确，就是要适配现有船体甲板下的预留舱位，不能改动原有船体的龙骨排布，还要方便后期的清洗与管路接驳。最开始做方案的时候，首先卡的就是安装边界，船体预留的安装位是个带斜角的不规则空间，常规的矩形油箱根本塞不进去，要是硬做矩形切掉边角，容量就达不到362升的设计要求，后来反复核对舱室的点云扫描数据，把箱体的侧壁顺着舱室的斜度做了贴合式的折边，既把边角的空间全部利用起来凑够了储油容积，又能让箱体侧壁和舱壁之间留出15毫米的均匀间隙，刚好塞得下减震橡胶垫，避免航行的时候船体振动直接传递到箱体上引发焊缝疲劳。

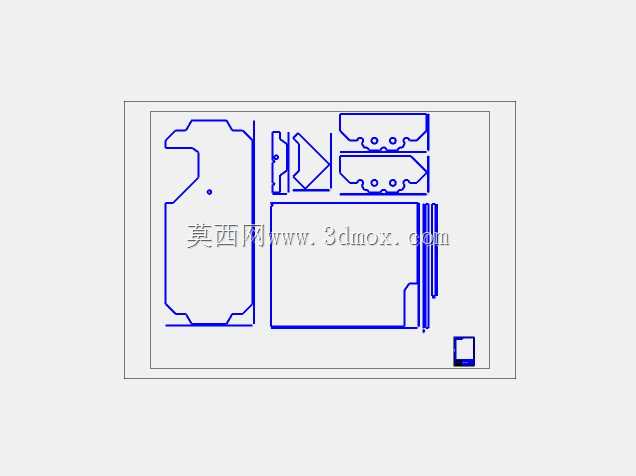

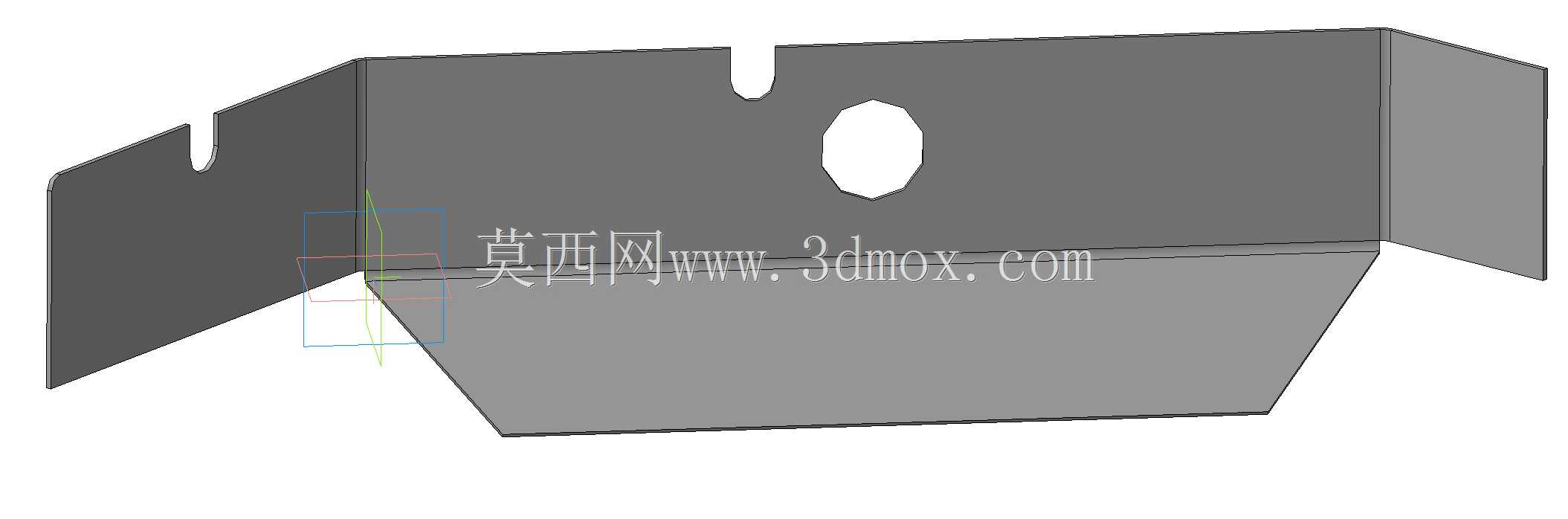

　　激光板布局的设计思路，最开始是为了适配中小批量的加工条件，毕竟船用配件很多时候单船单套，开冲压模具成本太高，用激光切割板材再折弯焊接的工艺，不需要额外开模，板材的利用率能做到92%以上，比传统的等离子切割省了不少边角料成本。板材拼接的焊缝位置特意避开了箱体的受力集中区，所有的折边圆角都做了R8的过渡，没有直角应力集中点，毕竟船舶在水面航行的时候会持续受到波浪带来的交变载荷，应力集中的地方很容易在长期振动下出现裂纹漏油。箱体的进出油口位置做了统一的标高设计，距离箱体安装底面120毫米，刚好和船上现有燃油管路的接驳高度对齐，不需要额外做转接弯头，减少了管路的泄漏点，放油口则设在了箱体最低的斜角位置，比箱体底面低5毫米，换油的时候能把箱底沉积的杂质完全排干净，不会残留旧油混进新燃油里影响主机燃烧效率。

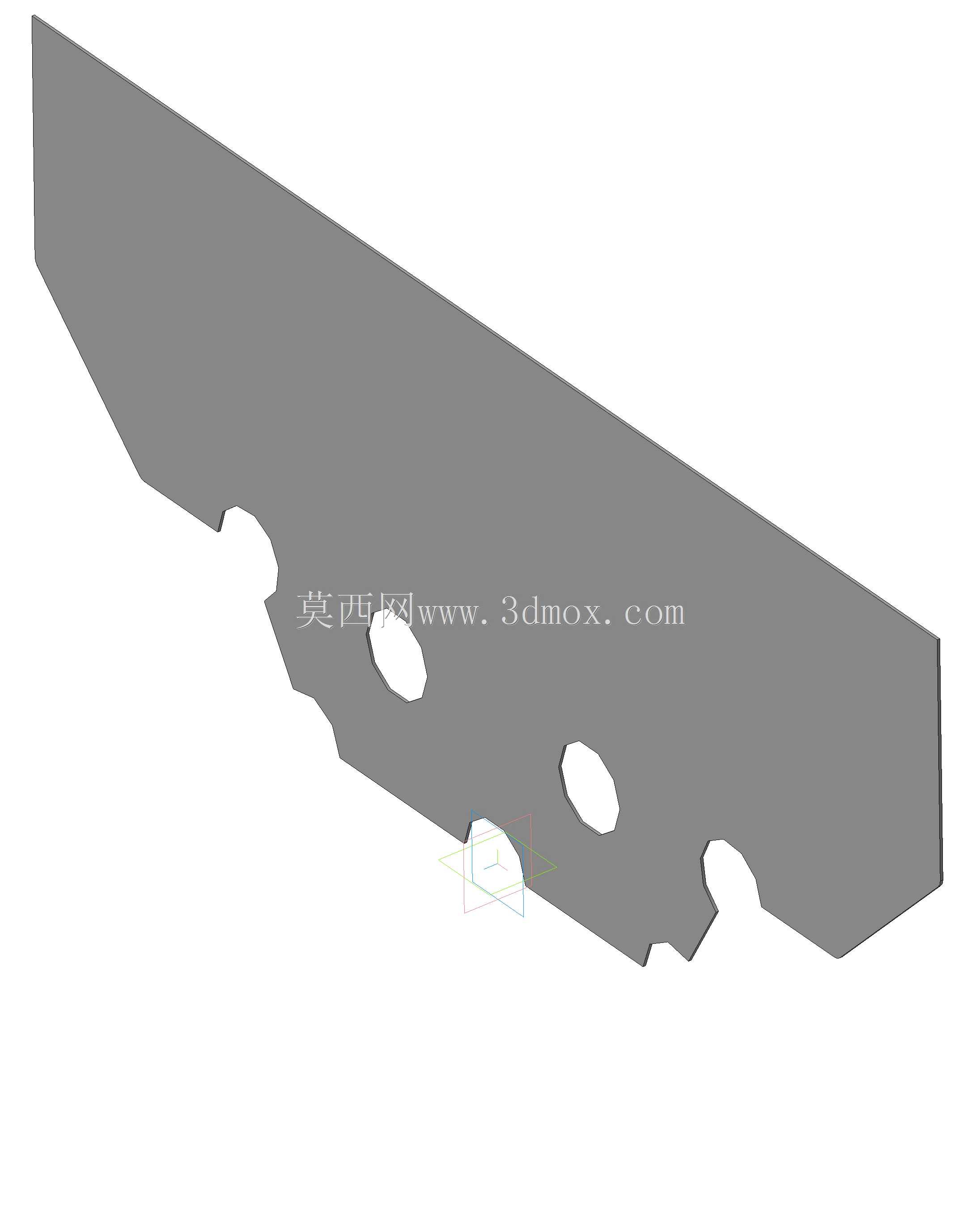

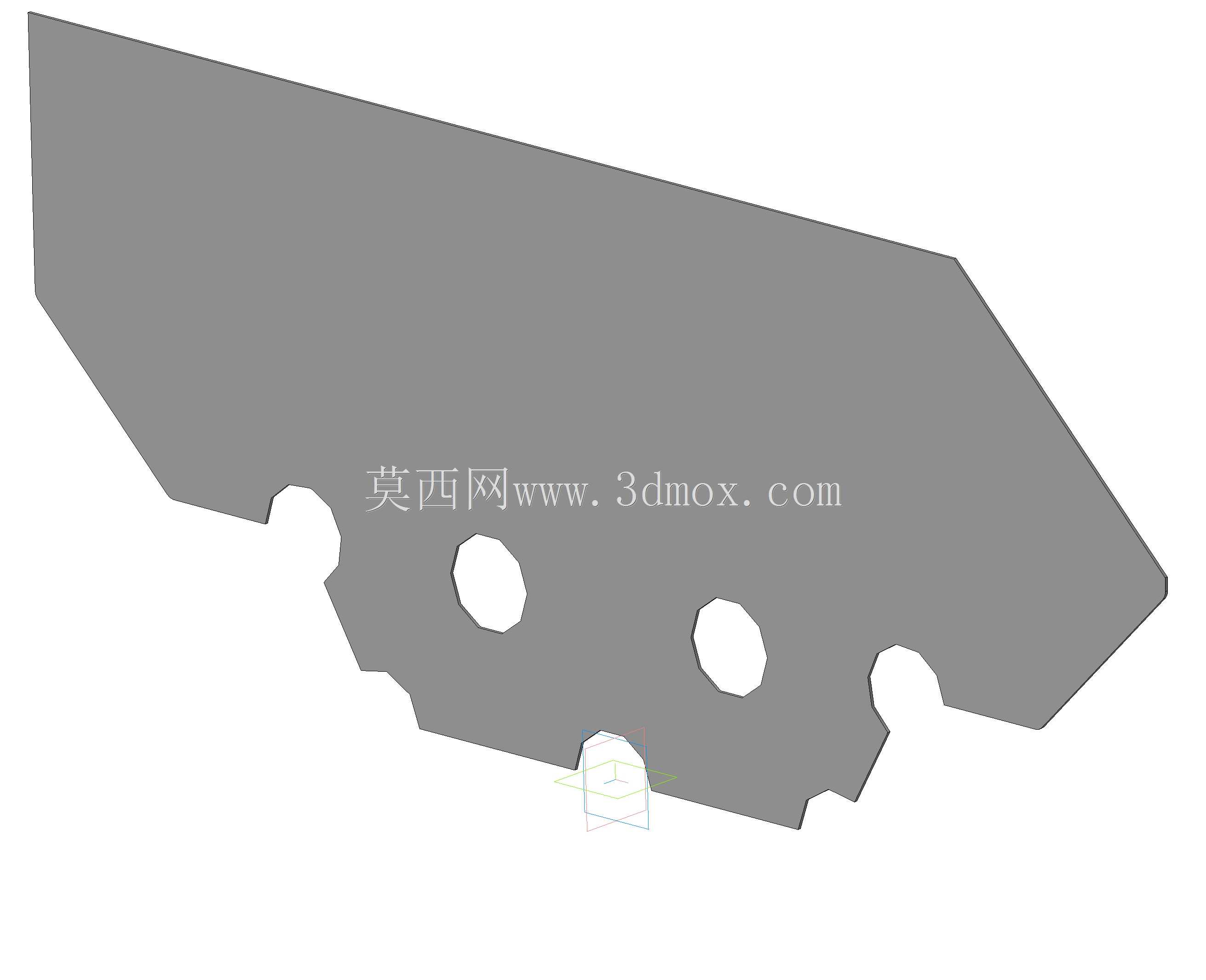

　　考虑到船舶航行的时候会有横倾和纵倾，油箱内部做了两道横向的防浪隔板，隔板上开了错落布置的通油孔，孔径20毫米，孔间距60毫米，既能让燃油在箱体内正常流动，又能减缓船舶摇晃的时候燃油对箱体壁的冲击，之前做过的同类型油箱没加防浪板的，试航的时候大角度转向能听到明显的燃油晃荡声，长期下来箱体的安装固定螺栓很容易松脱，加了防浪隔板之后，晃荡的冲击力能被卸掉七成以上。油箱顶部的透气口做了防溅弯管设计，管口加了不锈钢防虫网，既保证油箱内外气压平衡，不会因为燃油消耗出现箱内负压影响供油，又能避免航行的时候溅进来的水或者飞虫掉进油箱堵塞油路。

　　安装固定点的设计也花了不少心思，一共做了六个带加强筋的安装耳，每个安装耳的位置都对应船体舱室里的预埋加强筋位置，不会出现固定点打在薄舱板上的情况，安装耳上的固定孔做了长圆孔设计，前后左右各有5毫米的调节余量，就算现场安装的时候船体焊接有一点尺寸误差，也能顺利对位，不需要重新扩孔。箱体的内壁做了磷化防锈处理，外壁刷了两层船用耐油防锈漆，能适应内河或者近海的高湿度高盐雾环境，不会用个两三年就出现外壁锈蚀脱落的情况。整个箱体做完结构验证的时候，做了1.5倍工作压力的密封性试验，保压24小时没有渗漏，完全满足船级社对小型船用燃油箱的规范要求，不管是给小型作业船做配套，还是给现有船舶做旧油箱替换，都能直接适配安装，不需要做额外的结构改动。
