模块化钢制驳船承载平台结构设计

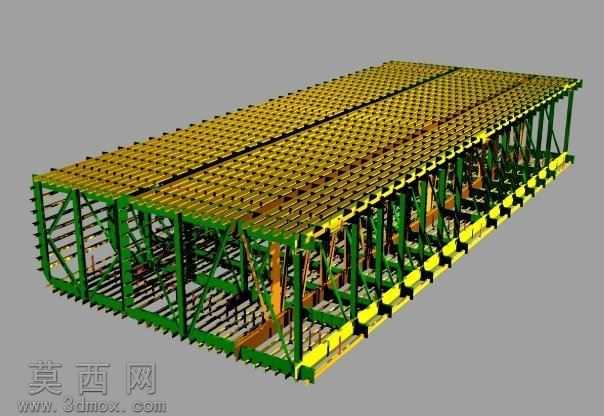

本作品为水上作业用模块化钢制驳船承载平台三维建模成果，建模阶段以实际驳船平台的承载需求为核心设计依据，采用自下而上的装配建模逻辑完成整体搭建。首先完成底部纵向主承重梁的参数化建模，依据均布载荷下的抗弯截面要求设定钢梁的截面尺寸与壁厚参数，再依次搭建横向连接肋板、竖向支撑立柱，形成稳定的空间桁架受力体系，每一处构件的连接节点都按照实际焊接装配的位置做了精准的位置匹配，确保整体结构的受力传导路径与实际工程设计完全一致。上层承载面板采用密集网格状的防滑铺装结构建模，通过线性阵列命令快速生成标准化的面板单元，既还原了实际驳船面板的防滑纹理与排水间隙，也通过参数化调整保证了面板单元与下部支撑框架的对位精度，避免出现结构悬空的设计问题。模型侧面设置了黄黑相间的警示防护结构，按照工业安全标识的配色规范赋予对应材质，绿色的主体钢结构采用哑光金属漆材质，还原工业防腐涂装的真实质感，黄色警示条采用高反光的警示漆材质，黑色间隔条做哑光处理，不同材质的粗糙度、反光度参数都经过反复调试，渲染阶段采用均匀的环境漫反射光源搭配局部补光，清晰展现出桁架结构内部的层次关系，避免复杂钢结构出现光影混乱的问题。整体设计充分考虑了驳船平台的模块化拆分需求，将整体结构划分为主承重框架、侧部防护、上层铺装三个可独立拆分的模块，既方便后续根据不同的承载吨位调整模块参数，也能适配不同尺寸的驳船拼接需求，所有构件的建模都保留了可编辑的参数化特征，方便后续根据实际工程需求修改构件尺寸、板材厚度等参数，模型的结构间隙、装配公差都按照实际钢结构加工的标准做了预留，能够直接为后续的生产加工、结构受力仿真提供可靠的三维模型基础，清晰展现了钢制驳船平台从框架搭建到表层铺装的完整结构逻辑。
