嵌入式暗装拉手锁扣结构三维设计

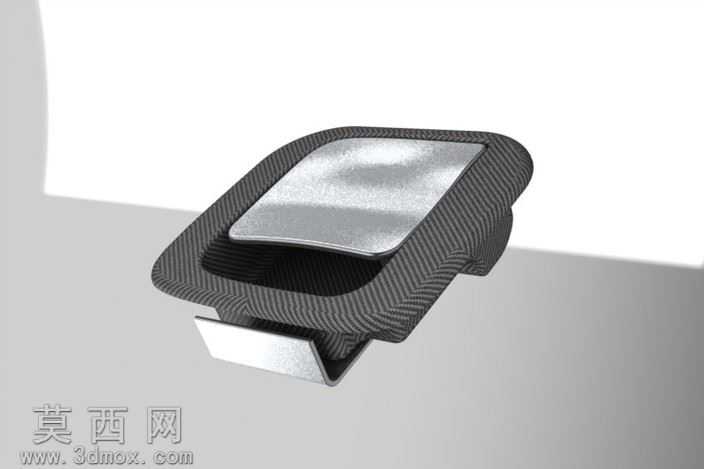

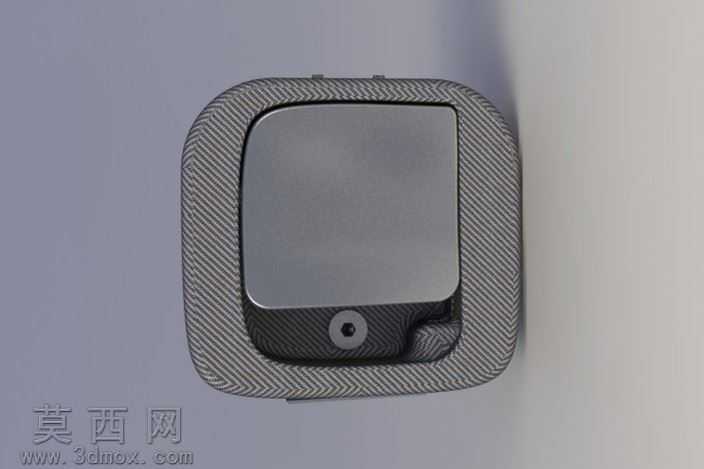

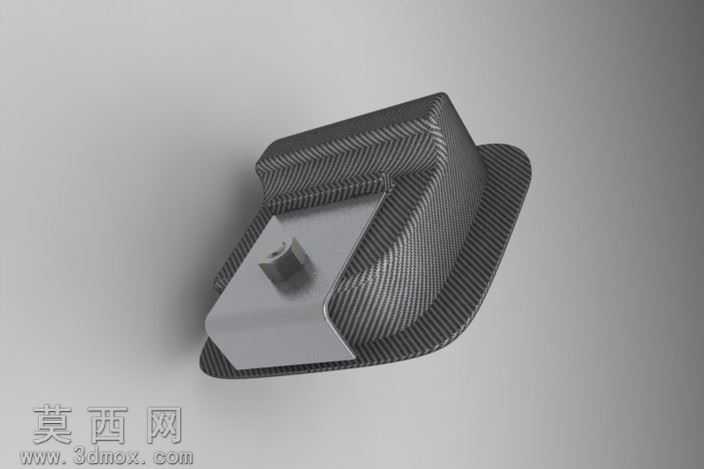

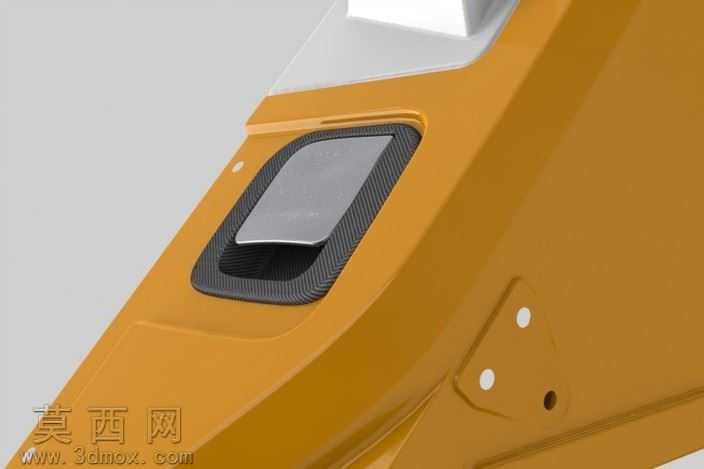

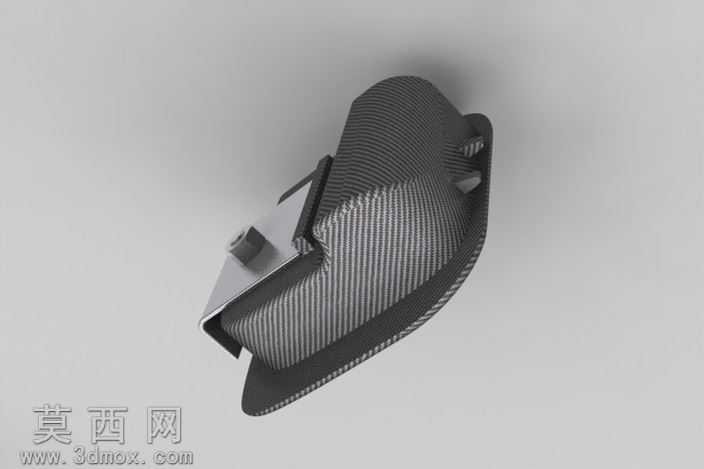

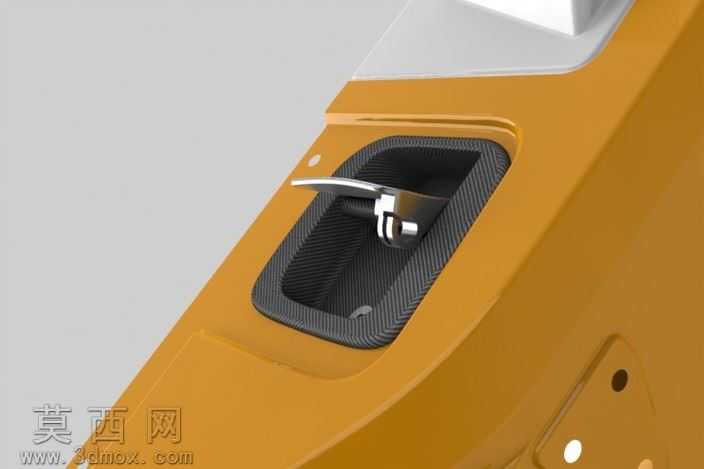

本作品为嵌入式暗装拉手锁扣的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制主体安装基座的二维草绘轮廓，通过拉伸、拔模、倒圆角等基础特征完成基座的主体造型，针对基座表面的防滑纹理区域，采用阵列结合纹理贴图映射的方式还原碳纤维纹理的凹凸质感，同时预留出与安装面板适配的卡扣限位结构，确保安装后与面板表面齐平无凸起。活动翻盖部分单独进行零件建模，依据人体工学抓取弧度设计翻盖的曲面轮廓，通过曲面放样、加厚特征完成翻盖的实体构建，翻盖与基座的连接部位设计了隐藏式转轴配合结构，预留合理的转动间隙，模拟真实开合的活动行程，翻盖表面做高光亮面质感处理，与基座的哑光纹理形成明确的材质区分。锁止卡扣部分采用钣金特征建模，通过基体法兰、边线法兰、折弯等钣金专用特征完成弹性卡扣的结构设计，还原卡扣的弹性形变空间，确保按压翻盖时卡扣可顺利脱开实现开启，松开后可自动回弹锁止。渲染阶段采用Keyshot进行材质与光影调试，基座部分赋予碳纤维纹理复合材质，调整纹理缩放比例与凹凸强度还原真实碳纤材质的细腻肌理，翻盖部分赋予抛光金属材质，调整反射粗糙度与环境贴图映射，模拟亮面金属的高反光质感，卡扣部分赋予哑光镀锌金属材质，区分不同部件的材质属性。场景搭建采用简约影棚环境，添加柔和的区域光与补光，避免金属表面出现过曝死白区域，同时开启环境光遮蔽效果，强化结构缝隙处的阴影层次，突出各部件的装配关系与结构细节。设计过程中重点考量嵌入式安装的适配性，整体结构外轮廓做圆角过渡处理，避免安装后出现锐边刮蹭的问题，各活动部件的配合间隙经过反复参数调整，既保证开合动作顺畅无卡滞，又避免间隙过大出现松动晃量，整体结构紧凑，兼顾实用性与外观的简洁质感，可直接用于汽车内饰、改装舱盖、设备箱门等场景的配件结构参考。
