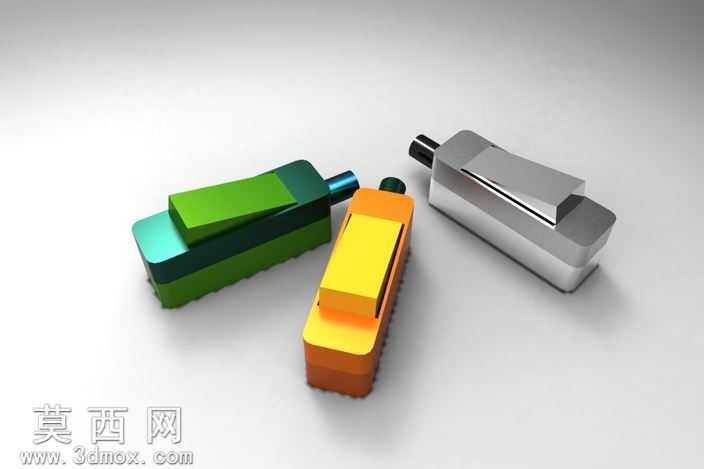

三款不同配色外观的拨动式开关三维设计

本作品为三款拨动式开关的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先完成开关整体功能结构的框架搭建，再逐步拆分细化各个零部件的尺寸与装配关系，确保各部件之间的配合公差符合小型电器元件的装配要求。建模阶段首先构建开关的基座主体，三款开关基座分别采用不同的轮廓造型设计，其中两款为带防滑侧边纹理的长方体基座，一款为边角做圆弧过渡的金属质感基座，基座部分的建模通过拉伸、切除、阵列等基础特征完成，侧边防滑纹理采用线性阵列的凸起结构实现，纹理间距与凸起高度经过反复调整，既保证握持拨动时的摩擦力符合使用需求，也兼顾外观的视觉协调性。其次完成开关拨柄的建模，三款拨柄分别采用不同的造型与配色设计，绿色款拨柄为斜切长方体造型，橙色款拨柄为分层阶梯式长方体造型，银色款拨柄为薄型弧面长方体造型，拨柄与基座的连接部位设计有对应的转轴配合结构，建模时严格控制转轴孔与转轴的配合间隙，确保拨柄能够实现顺畅的拨动动作，同时不会出现松动晃荡的情况。在材质与渲染环节，针对三款开关的不同定位赋予差异化的材质属性，绿色款采用哑光磨砂塑料材质，调整材质的粗糙度与漫反射参数，还原工程塑料的细腻磨砂质感；橙色款采用亮面塑料材质，添加轻微的反射效果，模拟亮面ABS塑料的视觉表现；银色款采用金属拉丝材质，调整拉丝纹理的方向与金属反射强度，还原不锈钢金属件的质感。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，辅助光源补充暗部细节避免死黑，背光源勾勒模型轮廓提升立体感，最终渲染输出的效果图清晰展现三款开关的造型差异与材质质感。结构设计上充分考虑拨动开关的实际使用逻辑，拨柄的拨动行程设置在合理区间，基座内部预留了触点安装位与接线端空间，整体尺寸符合小型家用电器开关的通用规格，可直接用于相关产品的设计参考、结构验证或者教学演示使用。
