迷你便携LED手电筒外观结构三维设计

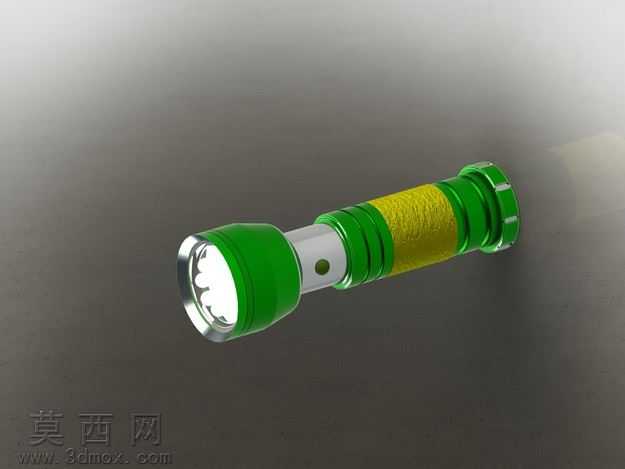

本次三维设计围绕迷你便携LED手电筒展开，采用SolidWorks完成全参数化建模流程，建模阶段优先遵循手持便携产品的人机工程逻辑，先以旋转凸台指令构建筒身基础回转体轮廓，针对握持区域做了微收腰的曲面过渡处理，匹配日常单手握持的指腹贴合弧度，避免直筒造型带来的握持打滑问题。灯头部分单独拆分建模，通过拉伸切除做出灯珠安装位的沉台结构，外圈的防护凸缘做了等距加厚处理，兼顾跌落防护的结构强度与外观的层次感，灯头前端的透明灯罩采用薄壁特征建模，预留0.8mm的均匀壁厚，匹配透光件的常规加工厚度要求。筒身中段的防滑握持区采用包覆纹理指令生成细密的颗粒防滑结构，既提升握持摩擦力，也通过纹理分区打破全筒身光滑曲面的单调感，筒身与灯头、尾盖的衔接处做了环形凹槽的装饰结构，同时预留了密封圈的安装槽位，为后续结构迭代时增加防水功能预留设计空间。尾盖部分采用多边形防滑纹路设计，方便用户拧动更换电池，尾盖边缘做了圆角钝化处理，避免日常携带时剐蹭衣物或包袋。材质与渲染阶段，针对不同部件匹配对应材质属性：灯头与尾盖的硬质外壳采用亮面绿色塑料材质，调整反射光泽度参数模拟硬质ABS的细腻亮面质感，中段防滑握持区采用半哑光黄色软胶材质，适当降低反射率、增加细微粗糙度参数，模拟软质防滑橡胶的亲肤触感，灯头透明灯罩采用高透PC材质，调整折射参数匹配透光塑料的光学属性，内部灯珠区域添加自发光材质模拟LED点亮时的光照效果，金属导电接触片采用拉丝金属材质，还原金属部件的细腻纹理。渲染阶段采用柔和的工作室环境光，主光源从侧上方45度角打亮筒身，勾勒出各段结构的轮廓分界，辅助光源补亮暗部细节，避免防滑纹理区域出现死黑，最终呈现的渲染效果清晰展现了手电筒的外观层次与材质区分。当前模型完成了全部外观结构的建模工作，暂未添加内部电路、电池仓等内部组件，后续可根据实际功能需求进一步细化内部装配结构，整体模型尺寸控制在单手握持的便携范围内，造型简洁实用，兼顾了外观辨识度与日常使用的实用性。
