锅炉沉积物角式排污截止阀三维设计

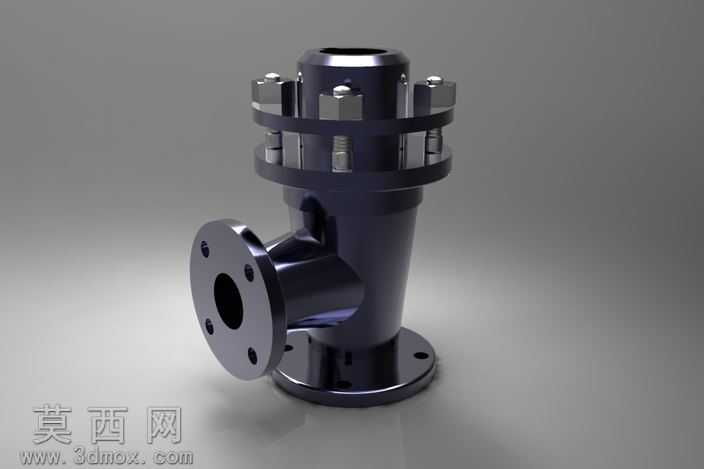

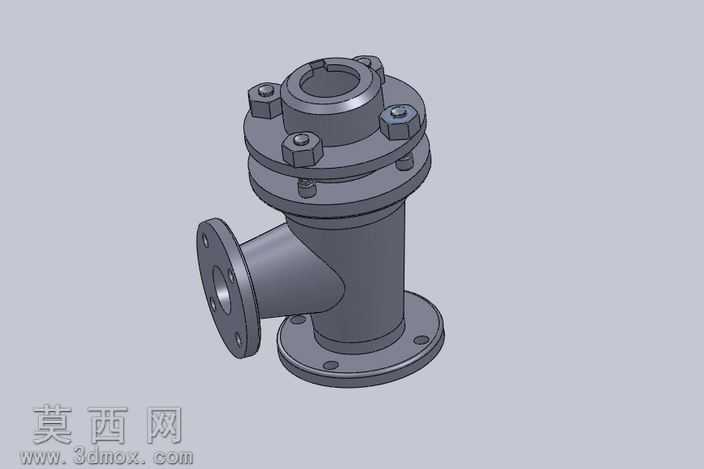

本作品为锅炉配套用角式排污阀三维建模成果，建模过程依托三维参数化设计软件完成，全程采用自底向上的装配建模思路，先逐一完成单个零件的特征建模，再按照实际装配约束完成整体装配，保证各部件的配合公差符合机械设计规范。建模阶段首先梳理阀门的整体结构：该阀为角式流道结构，垂直方向为阀杆安装主通道，侧向为介质排出通道，底部与侧向均设置法兰连接结构，用于对接锅炉本体与排污管路。零件建模时，阀体部分采用拉伸、旋转、扫掠等基础特征组合完成流道与外壁的构建，针对法兰盘上的螺栓孔采用圆周阵列特征保证孔位均布精度，阀盖部分与阀体通过螺栓紧固件连接，建模时还原了六角头螺栓、螺母的标准件结构，对螺栓的螺纹特征采用简化装饰螺纹线处理，既保证视觉辨识度又控制模型整体文件体量。阀杆安装腔部分做了同轴度约束设计，建模时严格保证阀杆通道与底部法兰、侧向法兰的位置精度，还原了阀盖顶部的填料压盖结构，对应实际使用中密封填料的安装位置，保证阀门工作时的密封性能。材质渲染阶段，对阀体、阀盖、法兰等承压金属部件赋予哑光铸铁材质，调整材质粗糙度参数还原工业铸件的表面质感，对螺栓、螺母等标准紧固件赋予略带金属光泽的碳钢材质，区分不同零件的材质差异，渲染时采用柔和的工业环境光，避免过度反光遮挡结构细节，清晰展示阀门的内外轮廓与装配关系。结构设计上，该阀采用直角流道设计，相较于直通式排污阀更适配锅炉侧壁的安装场景，介质流通时的转向结构可减少沉积物在阀腔内的滞留，上下法兰与侧法兰的连接面均做了凸台密封面建模，还原实际安装时的密封垫片安装位置，顶部阀盖的多螺栓均布设计可保证阀腔承压时的连接强度，避免介质泄漏。设计过程中充分考虑锅炉排污的工况需求，阀腔内部流道做了圆弧过渡处理，减少介质流动阻力，同时避免沉积物在流道拐角处堆积卡涩阀瓣，整体模型的所有配合面均做了干涉检查，确保虚拟装配状态下无零件干涉，可直接用于后续的工程图导出、工况模拟仿真以及3D打印样件验证。
