手动杠杆式内螺纹连接球形截止阀三维模型

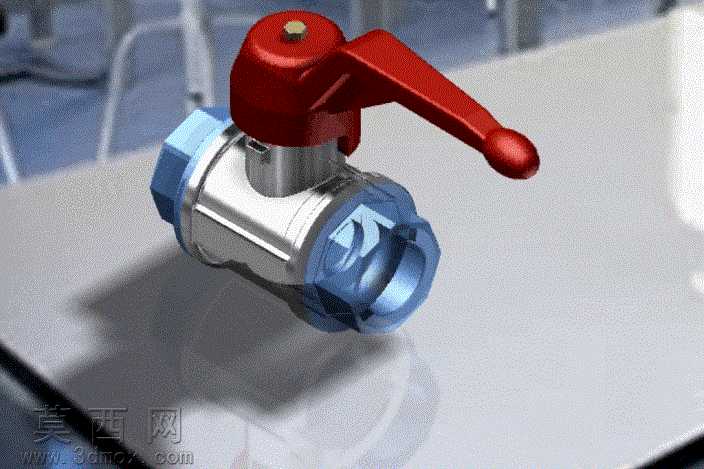

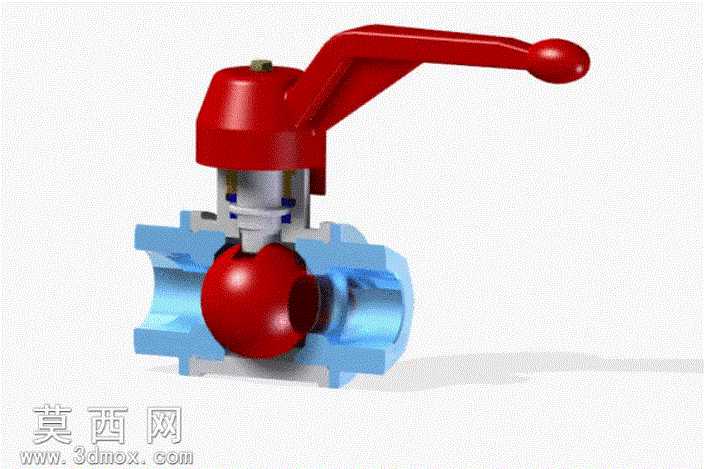

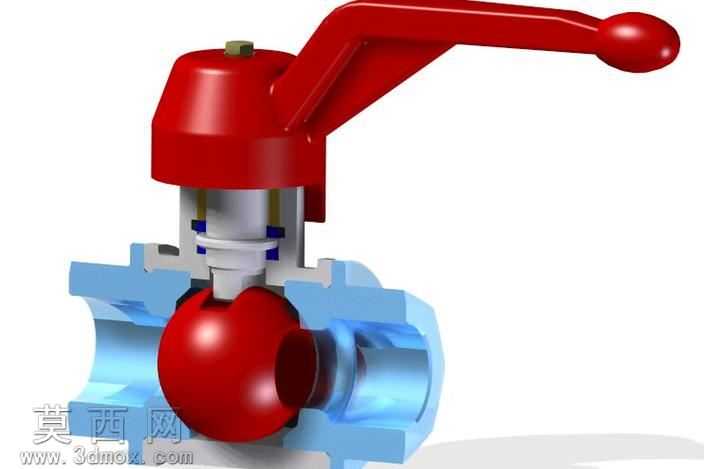

本作品为手动杠杆驱动式球形截止阀的三维数字化模型，建模过程严格遵循机械设计规范与阀门产品的实际结构逻辑，以SolidWorks为核心建模工具完成全参数化特征构建，保证各部件尺寸匹配度与装配合理性。建模阶段首先梳理球阀的核心组成逻辑，将整体结构拆分为驱动操作组件、阀杆传动组件、阀芯密封组件、阀体连接组件四大模块逐一构建：操作手柄采用长杠杆带球形握头的结构，建模时通过扫描特征完成手柄杆身的弧形过渡造型，对握头部位做球面圆角处理，还原手动操作时的握持贴合感，手柄与阀杆的连接部位做定位凸台与卡槽结构，保证扭矩传递的结构合理性；阀杆部分采用阶梯轴结构，建模时精准设计轴肩定位尺寸，搭配上下密封槽结构，为后续密封件装配预留合理公差空间；阀芯采用整球形结构，建模时保证球面的圆度精度，对介质流通孔做倒角处理，减少流体通过时的阻力损失，阀芯与阀杆的连接部位做扁位传动结构，避免转动过程中出现打滑问题；阀体采用两侧内螺纹连接的直通式结构，建模时对阀体流道做平滑过渡处理，阀座安装位做精准的台阶定位结构，保证密封圈装配后的同轴度。材质与渲染阶段针对不同部件的实际材质属性做差异化设置：操作手柄赋予红色哑光烤漆材质，调整材质的粗糙度与反光度参数，还原金属表面烤漆的细腻质感；阀体部分赋予半透明浅蓝色工程塑料材质，通过调整材质透明度与折射参数，清晰展示阀体内部的阀芯、阀座与流道结构，方便观察内部装配关系；阀芯与金属连接件赋予亮面镀铬金属材质，调整金属反射率与高光参数，还原金属加工表面的光亮质感；密封件部位赋予黑色丁腈橡胶材质，调整材质的漫反射与粗糙度参数，还原橡胶材质的哑光弹性质感。渲染阶段采用工作室柔和布光方案，添加主光源、辅助补光与轮廓光，避免模型表面出现过曝或死黑区域，添加柔和的地面投影效果，增强模型的立体感与真实感。整体设计过程充分考虑手动球阀的实际工作原理，各运动部件预留合理的装配间隙，手柄转动角度与阀芯的开闭行程完全匹配，可直观展示90度旋转实现管路通断的工作过程，模型结构完整，细节丰富，可用于阀门结构教学、产品方案展示、管路系统装配模拟等场景。
