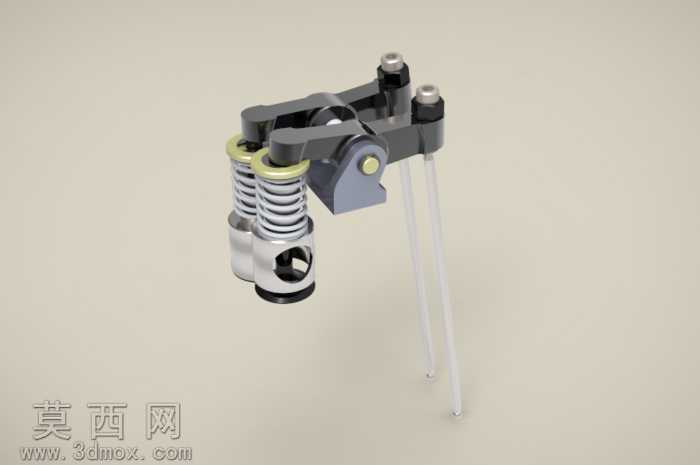

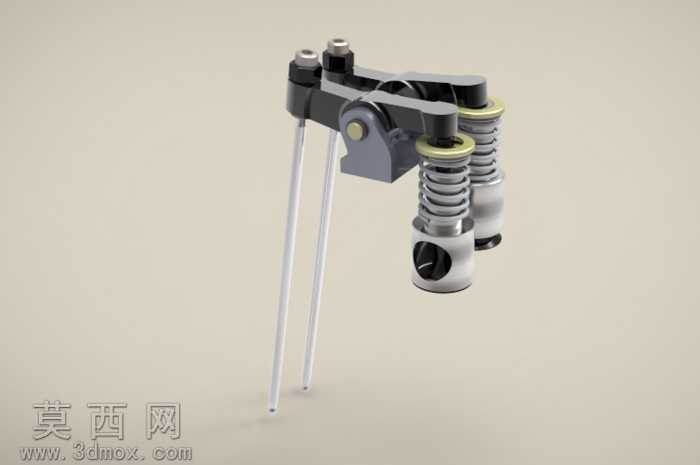

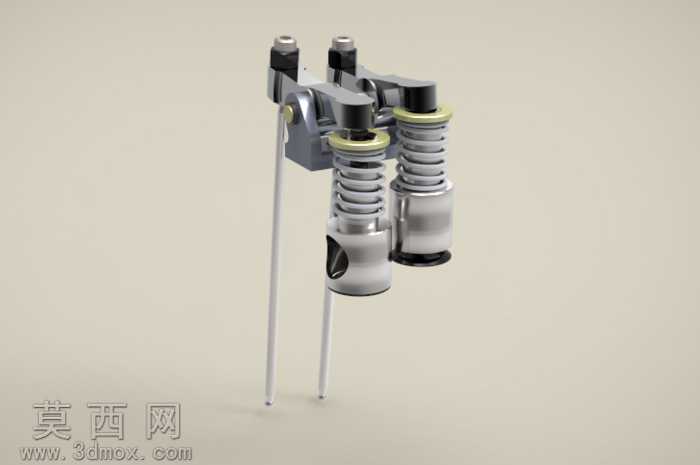

本作品为双组联动式锥阀的三维结构设计,建模过程依托三维参数化设计软件完成,整体采用自顶向下的装配设计思路,先完成整体联动动作的运动轨迹规划,再拆分各个零件进行独立建模,最终通过装配约束完成整体结构的组合,保证各部件之间的配合关系符合机械运动逻辑。建模阶段对每个零件的尺寸进行了严谨的参数化定义,阀杆部分采用细长杆类零件的建模方式,通过拉伸、倒角特征完成主体结构,保证杆身的同轴度与表面光洁度的视觉呈现;铰接连杆部分通过凸台、切除、孔特征完成铰接点位的结构设计,预留的销轴安装位与相邻零件的孔位完全对齐,保证铰接转动的顺畅性;弹簧组件采用螺旋扫描特征完成建模,精准还原弹簧的节距、丝径与有效圈数,弹簧上下端的并圈结构也做了细节还原,搭配上下端的弹簧座结构,完整呈现弹簧的预紧安装状态;锥阀的阀芯部分采用回转类特征建模,通过旋转凸台完成锥面密封结构的制作,阀芯侧面的通流孔通过切除特征完成,保证流体通路的结构完整性。渲染阶段采用金属材质为主的材质方案,阀杆、铰接销轴等受力部件赋予抛光不锈钢材质,调整材质的反射率与粗糙度参数,呈现金属零件的冷硬质感;弹簧、阀体外套部分赋予镀锌金属材质,添加细微的颗粒质感模拟表面处理效果;铰接支座部分赋予铸铁材质,调整哑光金属的反射参数,还原铸铁零件的厚重质感;背景采用浅米色纯色背景,搭配柔和的三点布光方案,主光从侧上方打亮模型主体,辅光补充暗部细节避免死黑,轮廓光勾勒零件边缘提升立体感,最终渲染图清晰展现各部件的装配关系与结构细节。结构设计上采用双阀组联动的结构形式,通过中部的铰接连杆实现两个锥阀的同步动作,当上部的驱动结构带动连杆摆动时,两根阀杆同步产生轴向位移,带动下端的锥阀阀芯完成启闭动作,弹簧组件为阀芯提供复位力,保证阀组关闭时的密封压力,整体结构紧凑,动作逻辑清晰,可用于流体控制场景下的同步通断控制场景,建模过程中对各运动部件的干涉情况做了检查,确保整个行程内无零件碰撞,符合机械设计的合理性要求。
- 全部评论(0)
- 模板大小 6.31 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,STEP/IGES,效果图,其它,
- 软件分类 阀门
