航空用轻量化多孔铰接轻型支架结构

　　该轻型支架主要面向航空机载设备的安装连接场景，可用于机载小型功能模块、管路固定组件与机身框架之间的衔接承载，在满足结构强度要求的前提下尽可能降低自身重量，适配航空领域对零部件重量控制的严苛要求。从实际使用场景来看，这类支架多布置在机身内部非主承力区域，承担分散载荷、固定附属部件的作用，工作过程中需要承受设备自身的振动载荷、飞行过程中的惯性载荷，同时还要适配狭小安装空间内的布局约束，避免与周边管路、线缆、其他结构件产生干涉。

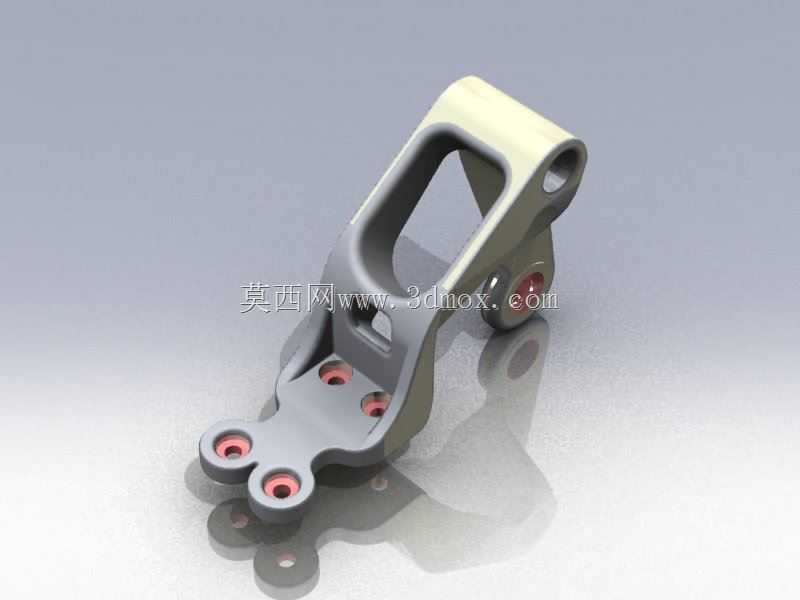

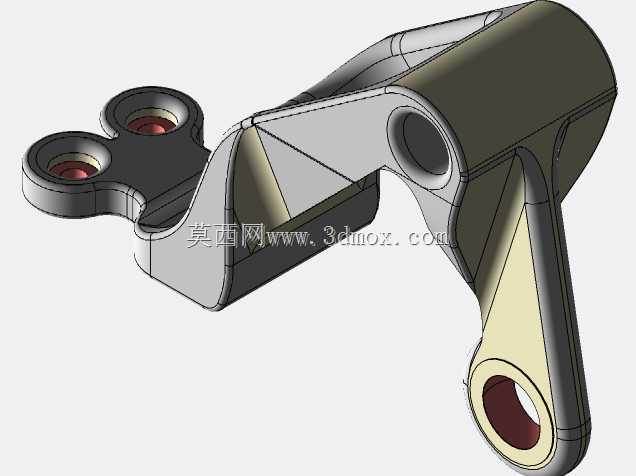

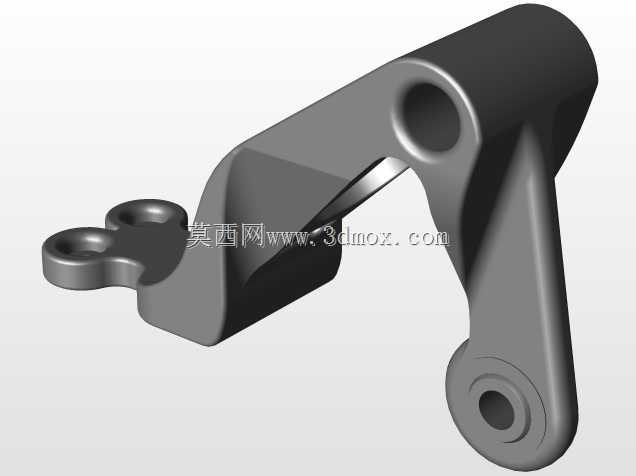

　　从功能特性上看，支架一端设置单铰接通孔结构，可通过销轴与机身预设的铰接座实现转动连接，允许支架在一定角度范围内微调，补偿安装过程中的装配误差，同时在飞行过程中可通过小幅转动释放局部应力，避免硬连接带来的应力集中问题；另一端设置四个带衬套的安装孔位，孔位内嵌的耐磨衬套可降低安装螺栓与支架本体的磨损，延长部件使用寿命，四个孔位采用对称式布局，可保证被固定部件的受力均匀，避免单侧受力过大导致的连接失效。支架主体采用镂空式框架结构，中间开设长条形减重孔，在不降低整体结构刚度的前提下，大幅削减了实体材料的用量，实现轻量化设计目标。

　　设计过程中，首先根据安装边界确定整体轮廓尺寸，铰接端的通孔直径适配标准航空销轴规格，安装端的孔位间距匹配被固定部件的安装孔距，整体长度控制在适配狭小舱内空间的范围内，安装时的最大外轮廓不会超出预设的安装边界，不会与周边构件产生运动干涉。结构受力分析阶段，针对铰接端的受力薄弱位置做了局部加厚处理，安装端的孔位周边设置凸台结构，提升孔位的局部抗压强度，避免螺栓压紧力导致的孔位变形。支架的过渡位置全部采用圆角过渡，消除应力集中点，提升结构的抗疲劳性能，适配航空部件长周期使用的可靠性要求。

　　外形设计上，支架整体采用流线型过渡轮廓，没有尖锐的棱角，既可以降低安装过程中对操作人员、周边线缆管路的划伤风险，也能在舱内气流环境下减少不必要的风阻影响。安装边界方面，铰接端的转动范围经过校核，在最大转动角度下，支架本体不会与铰接座、周边结构产生碰撞，安装端的四个孔位同轴度、位置度公差满足航空装配精度要求，可实现快速对位安装，不需要额外的修配调整。材质选择上适配航空常用的高强度铝合金材质，表面做阳极氧化处理提升耐腐蚀性能，整体重量控制在较低水平，符合航空零部件的减重设计要求。这类支架除航空场景外，也可适配其他对重量、强度有较高要求的精密设备连接场景，比如高端自动化设备、特种机器人的部件连接，可根据实际载荷需求调整壁厚、孔位尺寸，实现不同场景下的适配应用。
