创意齿轮联动机械传动结构设计

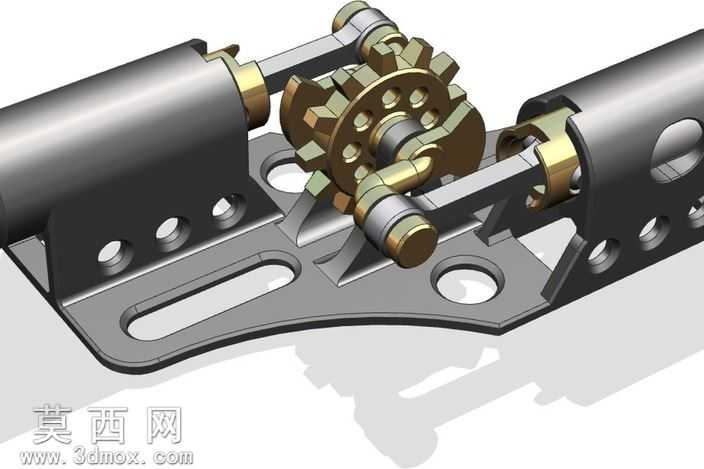

本作品为创意类机械传动联动结构三维建模设计，整体建模过程严格遵循机械设计的尺寸配合规范，在三维软件中首先完成各零件的独立建模，再按照装配约束关系完成整体组装。建模阶段针对核心的多齿齿轮零件，先绘制齿形轮廓草图，通过拉伸、阵列、倒角等特征完成齿部结构，同时对齿轮中心的减重孔、安装轴孔进行精准尺寸标注，保证齿形参数符合啮合传动的基本要求；两侧的轴类零件分别设置了轴肩、安装卡槽结构，用于配合轴套类零件实现转动限位，轴端的圆柱面做了圆角过渡处理，避免装配时出现应力集中问题。底部的安装基座采用钣金类特征建模，预留了多个圆形安装孔与长条形调节槽，可适配不同的安装固定需求，基座上的支撑凸台通过加强筋与主体板面连接，提升整体结构的刚性。材质与渲染阶段，主体金属结构件采用哑光深灰金属材质，模拟钢制零件的喷砂处理质感，齿轮与轴套配合部位采用亮面黄铜材质，通过材质色彩区分不同功能的零件，同时添加了轻微的环境反射效果，让金属材质的质感更具真实感；渲染时采用柔和的侧上方打光，清晰展现零件间的装配间隙、啮合位置，突出结构的联动逻辑。设计思路上，该结构将齿轮传动与连杆摆动结构相结合，通过两侧轴体的转动带动中间齿轮运转，同时联动两侧的摆臂结构实现同步动作，整体结构紧凑，零件间的配合间隙经过反复调整，既保证转动过程无卡滞，也避免间隙过大出现传动虚位；各转动部位均预留了轴套安装位置，可在实际制作时加装耐磨衬套提升使用寿命，基座的调节槽设计可灵活调整轴体的安装间距，适配不同规格的齿轮替换，兼具创意展示性与机械结构的合理性，可作为机械原理演示、创意机械装置的参考结构使用。
