VilliersE系列离合器齿轮组件结构设计

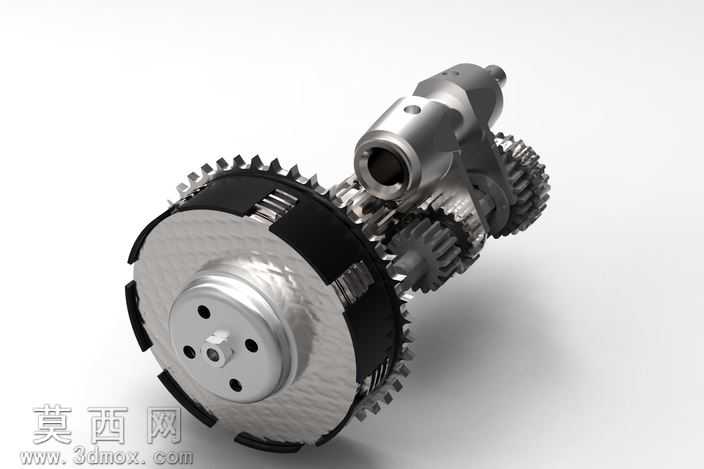

本作品为VilliersE系列配套的离合器齿轮传动组件三维建模成果，建模过程严格遵循机械传动设计规范，完整还原了该款老式火车传动离合器的全部结构细节。建模阶段首先梳理组件的层级装配关系，将整体结构拆分为离合器主体、多级传动齿轮组、连接轴套、定位紧固件四大模块，逐一完成单个零件的参数化建模：离合器端盖部分按照实物测绘的尺寸，还原了端面的定位孔位、中心轴孔的配合公差、外圈摩擦片的安装卡槽结构，对摩擦片表面的防滑纹理做了精细化的凹凸建模，还原真实摩擦接触面的结构特征；多级传动齿轮组严格按照渐开线齿轮参数生成齿形，区分了不同模数、不同齿数的传动齿轮的齿廓差异，还原了齿轮与轴的键槽配合结构、齿轮端面的定位挡边结构，保证齿轮啮合的装配间隙符合实际传动要求；连接轴套部分还原了阶梯轴的直径变化、轴端的锁紧结构、与离合器输出端的花键配合结构，确保各零件装配时无干涉错位。材质与渲染阶段，针对不同零件的实际材质做了区分设置：离合器主体的金属壳体采用磨砂铸铁材质，调整表面粗糙度参数还原铸铁件的哑光金属质感，边缘做轻微的磨损做旧处理贴合老式机械的使用特征；摩擦片采用复合摩擦材质，设置深黑的基底色搭配表面的颗粒质感，还原摩擦材料的粗糙表面特性；传动齿轮采用调质钢材材质，调整金属反射参数呈现光亮的机加工金属质感，齿面做轻微的磨削纹理处理，还原机加工零件的表面特征；轴类零件采用镀铬钢材材质，提高表面反射强度呈现光亮的金属轴面效果。渲染阶段采用柔和的侧上方主光源搭配底部补光，弱化生硬阴影，突出各零件的结构轮廓与材质差异，清晰展现组件的装配关系与传动逻辑。设计思路上，该模型以结构展示为核心目标，完整保留离合器与齿轮组的传动连接关系，既可以作为老式火车传动系统的结构教学演示模型，也可以作为离合器传动结构设计的参考案例，帮助设计者理解离合结构与齿轮传动的配合原理，模型各零件可单独拆分编辑，支持后续的结构优化、运动仿真等拓展使用。
