创意树莓派防护外壳三维设计作品

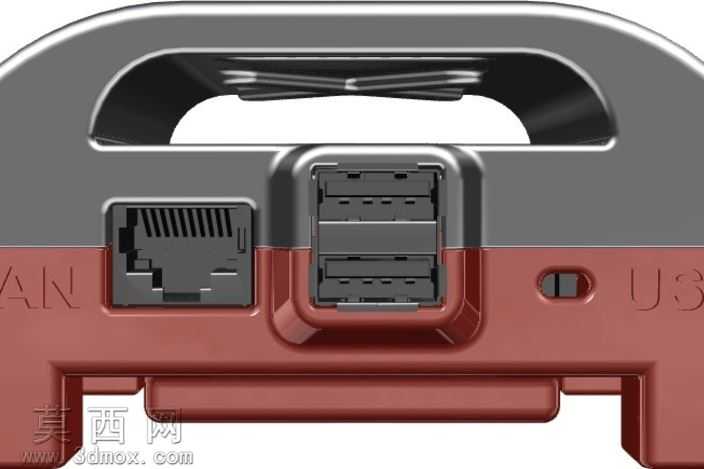

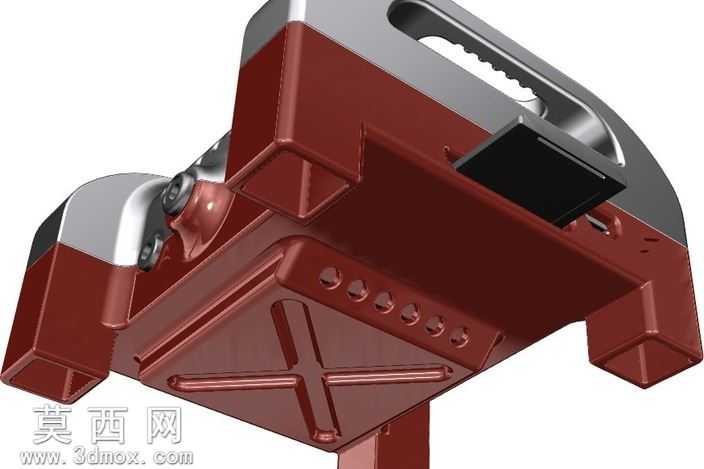

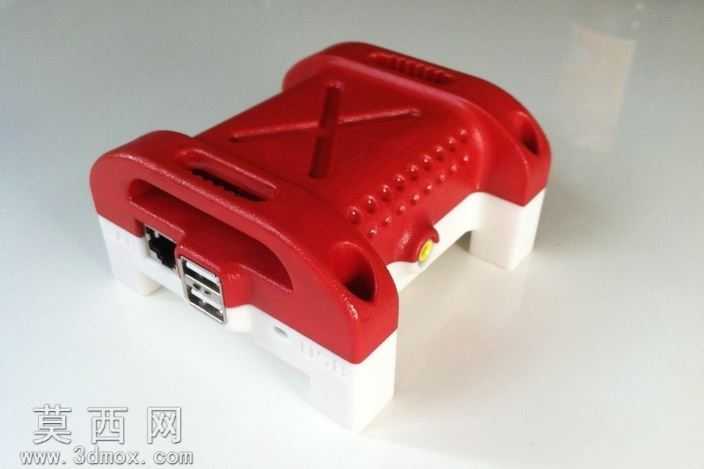

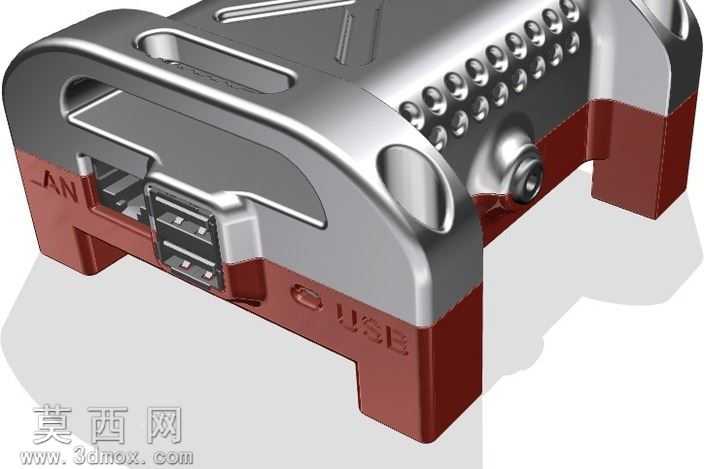

本作品为树莓派单板计算机设计的创意防护外壳，建模阶段围绕树莓派原生接口布局、板卡尺寸做精准的参数化适配，先通过草图绘制勾勒外壳的整体轮廓，将工业风硬朗线条与圆润倒角结合，避免尖锐棱角带来的使用剐蹭问题，同时兼顾手持握持的贴合手感。建模过程中对外壳上下两部分的卡扣结构做了精细化处理，预留0.2mm的装配公差，保证壳体扣合后紧密不松动，无需额外螺丝即可完成组装，同时在对应树莓派USB接口、电源接口、音频接口的位置做了精准的开孔避让，开孔边缘做了15度的倒角导边处理，避免插拔线材时刮伤线材外层绝缘皮。外壳顶部设计了一体化的提手结构，提手内侧做了内凹的弧形曲面，适配手指握持的弧度，方便用户随时携带移动整套树莓派设备，同时在壳体侧面区域设计了阵列式的散热凸点与通风间隙，既可以通过金属质感的凸点提升外壳的视觉层次感，也能增大壳体与空气的接触面积，辅助树莓派长时间运行时的热量散发，避免板卡积热导致的性能降频问题。材质渲染阶段，将外壳主体部分设置为磨砂金属材质，调整金属粗糙度参数模拟铝合金喷砂后的细腻哑光质感，反射强度控制在15%左右避免过度反光带来的廉价感，壳体底部支撑脚与侧边装饰区域设置为酒红色哑光硬质塑料材质，通过材质色彩的撞色搭配提升整体外观的辨识度，同时塑料材质的支撑脚可以起到防滑减震的作用，放置在桌面时能够避免金属壳体刮花桌面，也能缓冲轻微碰撞带来的冲击力。设计思路上跳出了传统树莓派外壳方正呆板的造型局限，将便携性、防护性、散热性与外观创意做融合，既能够完整包裹保护树莓派电路板，避免外界灰尘、水渍溅入以及轻微磕碰对板卡造成的损伤，又通过独特的造型设计让普通的开发板拥有兼具实用与装饰性的外观，适合作为桌面数码摆件或者便携演示设备的防护载体，所有结构细节都经过装配干涉校验，确保3D打印或者机加工生产时能够直接组装使用，不存在结构冲突或者安装错位的问题。
