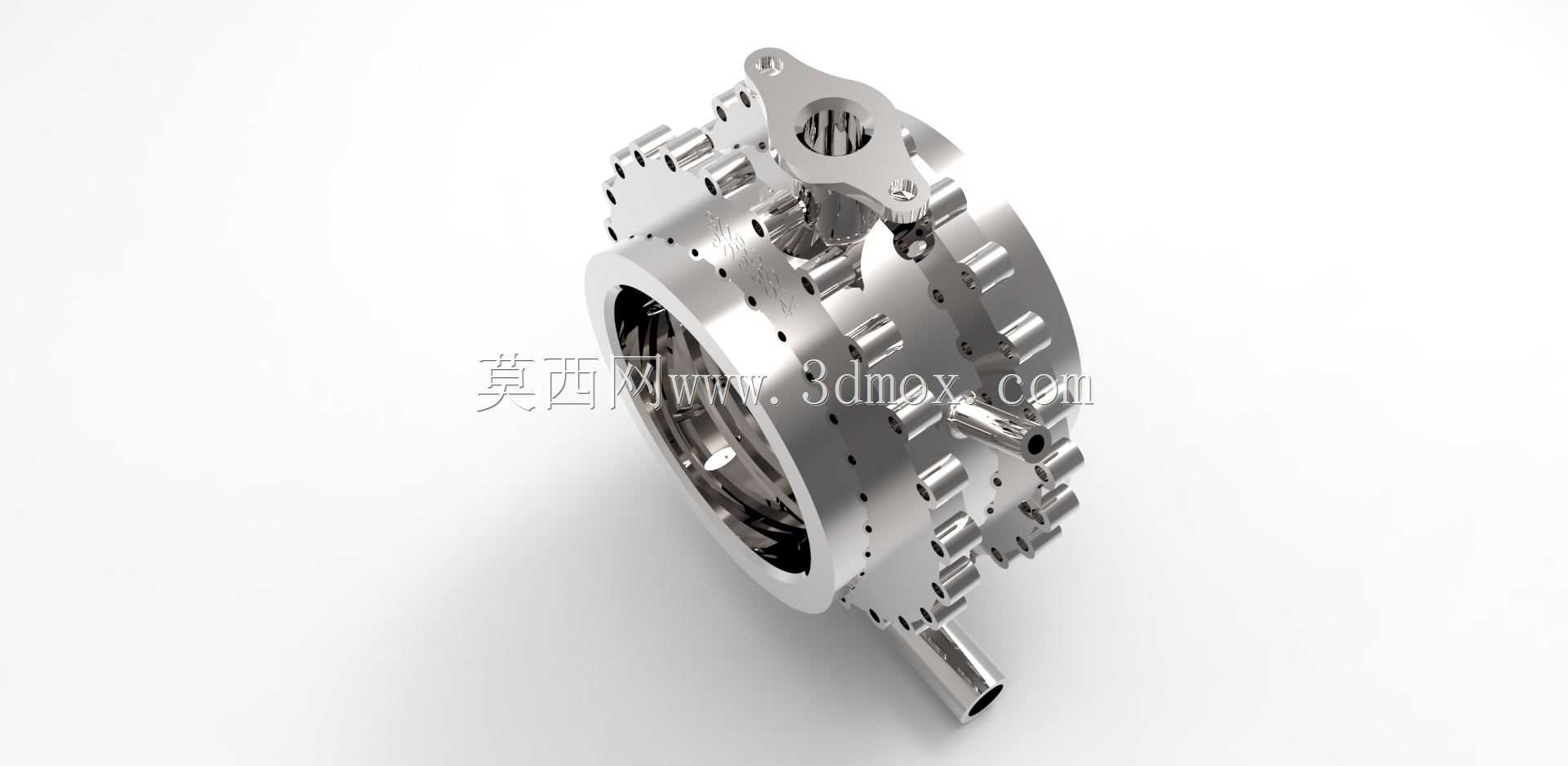

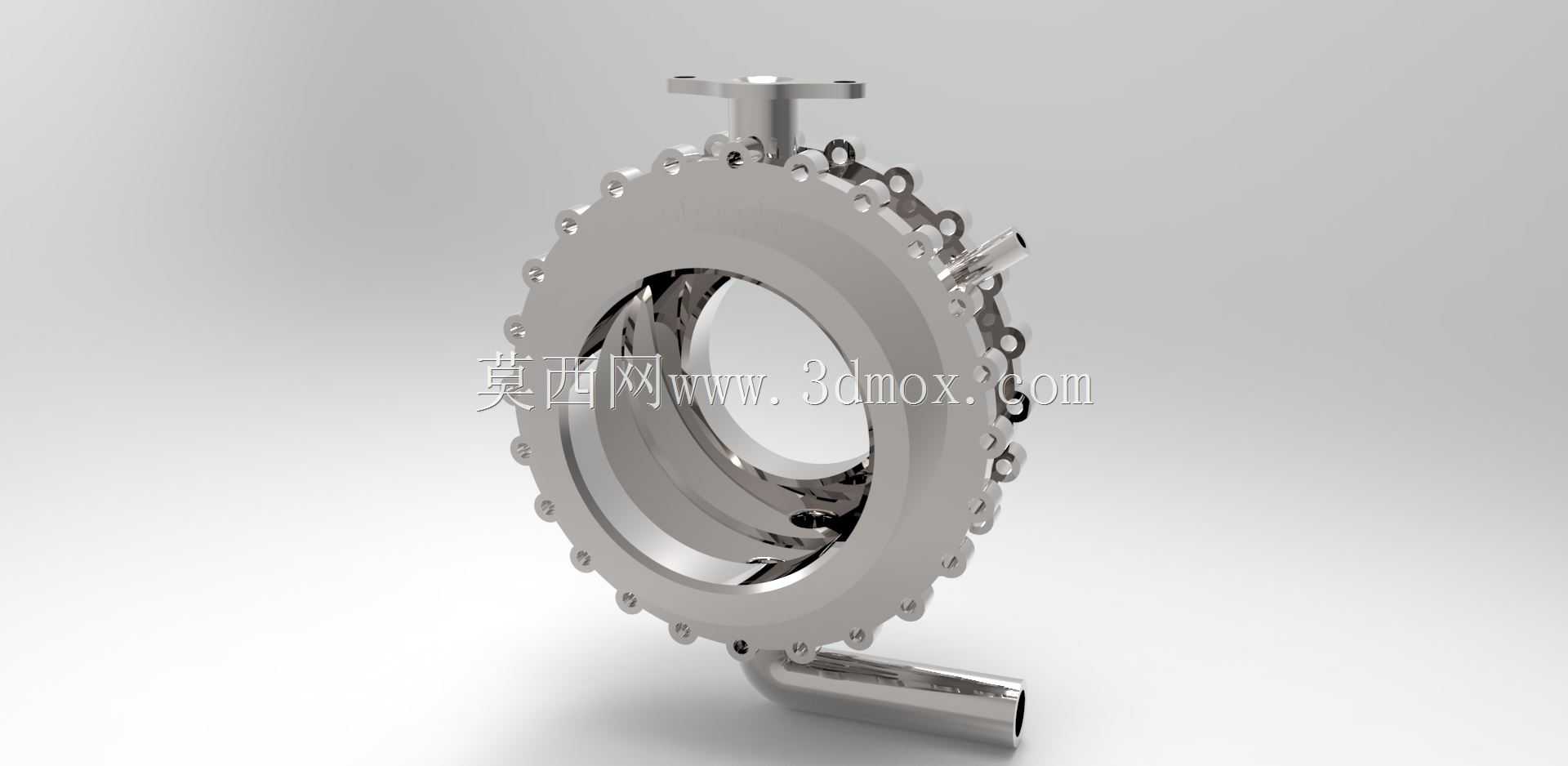

多口径适配型金属闸阀阀体结构设计

　　在石化输送、市政供排水、火电汽水回路这类对管路通断可靠性要求极高的工况里，闸阀始终是截断类阀门的核心选型，而阀体作为整个闸阀的承压外壳，直接决定了整阀的压力等级、密封边界与安装适配性，这款针对不同表径管路设计的闸阀阀体，从结构根源上匹配多场景管路的安装需求。从实际使用场景来看，这类阀体可适配从DN50到DN300区间的不同通径管路，阀体的中腔流道采用全通径等截面设计，流道内壁做了圆弧过渡处理，介质流经时不会出现明显的涡流区，既能降低管路的沿程压力损失，也能减少介质中固体杂质在阀腔内的沉积，尤其适合带少量固体颗粒的污水、浆料类介质输送工况，避免长期运行后杂质卡涩闸板的问题。阀体的连接端采用法兰式结构，法兰端面的密封水线按照公称压力1.

　　6MPa的标准加工，螺栓孔的位置度公差控制在0.2mm以内，现场安装时无需额外修配就能和管路法兰精准对齐，法兰背面做了加厚的加强筋结构，当螺栓按规定扭矩锁紧时，法兰端面不会出现翘曲变形，能保证长期运行下密封垫片的压应力均匀分布，杜绝外漏隐患。从设计思路上看，这款阀体没有采用传统的一体式铸造后加工的冗余结构，而是针对不同通径的承压需求做了壁厚的差异化分配：介质流道的直段部分壁厚按照薄壁圆筒承压公式计算取值，中腔与阀盖连接的颈部位置因为要承受阀杆升降的交变载荷、以及闸板关闭时的介质推力，做了局部加厚处理，同时在颈部与流道的交接位置设计了圆滑的过渡圆角，避免应力集中导致的长期运行疲劳开裂。阀体侧面设置的辅助接管接口，可用于接装旁通管路、

　　泄压阀或者在线检测传感器，接口的位置避开了闸板的运动行程，不会影响闸板的正常升降，接口的连接螺纹采用密封管螺纹设计，无需额外缠绕密封填料就能保证接口处的密封性能。外形尺寸方面，阀体的整体结构长度符合闸阀行业的标准安装尺寸，现场替换同压力等级、同通径的老旧阀体时，无需调整原有管路的支架位置与法兰间距，能大幅缩短现场检修更换的工期；阀体底部设置的定位凸台，可直接卡在管路支架的定位槽内，安装时无需额外做临时支撑就能保持阀体的水平度，降低现场安装的调整难度。阀体的上端阀盖连接面采用凹凸式密封结构，凸台与凹槽的配合公差控制在H7/h6级别，安装阀盖时能自动实现对中，密封垫片放置在凹槽内不会因为阀盖的锁紧移位出现偏压，

　　能保证中法兰位置在温度交变、压力波动的工况下依旧保持可靠密封。针对不同表径的适配需求，这款阀体的闸板导轨槽做了统一的基准设计，同一压力等级下不同通径的阀体，阀杆螺母的安装尺寸、阀盖的连接尺寸保持一致，备件储备时可以减少密封件、紧固件的种类，降低运维端的备件库存压力。流道的密封面位置堆焊了硬质合金层，加工后密封面的平面度公差不超过0.01mm，粗糙度达到Ra0.8以下，和闸板密封面配合时能实现零泄漏的截断效果，即使在频繁启闭的工况下，密封面的磨损量也能控制在极低水平，延长整阀的大修周期。
