室内消火栓角式截止消防供水阀

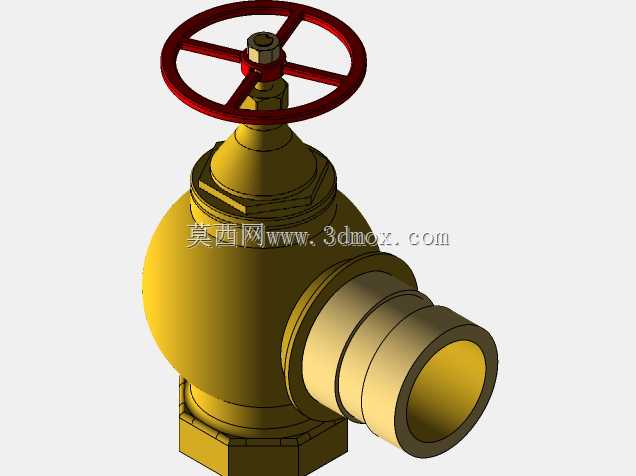

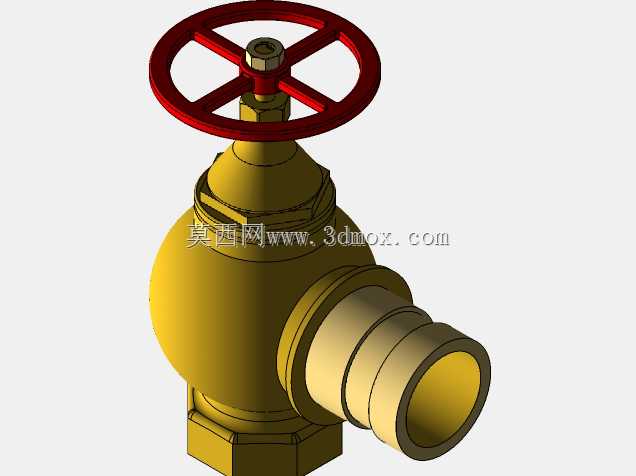

　　这款角式结构的消防栓阀，主要应用于民用建筑、工业厂房、仓储场所等室内消火栓系统的供水支路控制，是消火栓箱内核心的水流控制部件，日常处于常闭状态，火情发生时可通过顶部手轮快速开启，为消防水带、水枪输送压力水，也可在系统检修时截断支路水流，不影响其他管段的正常供水。从结构设计来看，整体采用直角式流道布局，进水端为底部内螺纹接口，适配建筑消防供水立管的常规外螺纹连接，出水端为侧向外置的阶梯式快插接口，可直接匹配标准消防水带的接口卡扣，无需额外转接接头，能大幅缩短火情处置时的水带接驳时间。阀体主体采用球墨铸铁材质的等壁厚设计，流道过渡处做了大圆弧倒角处理，避免直角流道带来的局部压损，同时减少水流高速通过时的紊流振动与气蚀风险，

　　保障大流量供水时的阀体稳定性。顶部的操作手轮采用轮辐式结构，四组辐条均匀分布，手轮外缘做了圆弧滚花处理，即便佩戴消防防护手套也能可靠施力，手轮与阀杆的连接采用四方榫头加锁紧螺母的结构，避免长期启闭操作后手轮出现松脱打滑的问题。阀杆密封采用多层填料复合结构，在常闭承压状态下可杜绝阀杆处的渗漏问题，同时填料压盖采用可调式设计，长期使用出现密封磨损时，无需拆解阀体即可通过压紧压盖补偿密封量，降低现场维护的难度。从安装边界来看，阀体底部进水端的螺纹规格适配常规室内消防立管的连接尺寸，侧方出水端的接口中心高度与标准消火栓箱的安装预留位完全匹配，安装时阀体整体嵌入箱体预留空间后，手轮操作面与箱门保留足够的操作间隙，不会出现手轮剐蹭箱门、

　　操作空间不足的问题。设计过程中针对阀瓣的密封面做了堆焊耐磨处理，阀瓣与阀座的配合面采用锥面密封结构，相比平面密封具备更好的自定心能力，即便长期处于承压静置状态，也不会出现密封面粘连导致的启闭卡滞问题，同时锥面结构在启闭过程中可对密封面进行自清洁，避免水中杂质卡滞密封面造成的关闭不严。阀杆的升降行程经过精准核算，手轮旋转至全开位置时，阀瓣完全抬升至流道上方，不会对水流造成遮挡，保障全通径的供水流量，满足消防灭火时的大流量供水要求；手轮旋转至全关位置时，阀瓣锥面与阀座完全贴合，可承受1.6MPa的系统工作压力无渗漏，符合消防供水系统的承压要求。在实际应用场景中，这类角式消防栓阀相比直通式结构更适合消火栓箱内的紧凑安装空间，

　　直角转向的流道可直接将立管的竖向水流转为水平方向输出，无需额外加装弯头转接，减少管路连接点的同时降低了管路压损，也减少了潜在的渗漏点。阀体外部的涂覆层采用消防专用的大红漆防腐处理，除了具备良好的防锈耐腐能力，也符合消防设施的标识要求，在昏暗的环境下也能快速识别定位。出水端的阶梯式接口做了多道环形凹槽设计，与水带接口连接后可通过卡扣牢牢锁止，在高压供水状态下不会出现水带脱开的问题，接口端面做了倒角处理，接驳水带时可快速对位，即便在视线不佳、操作紧张的火情处置场景下，也能快速完成水带连接操作。
