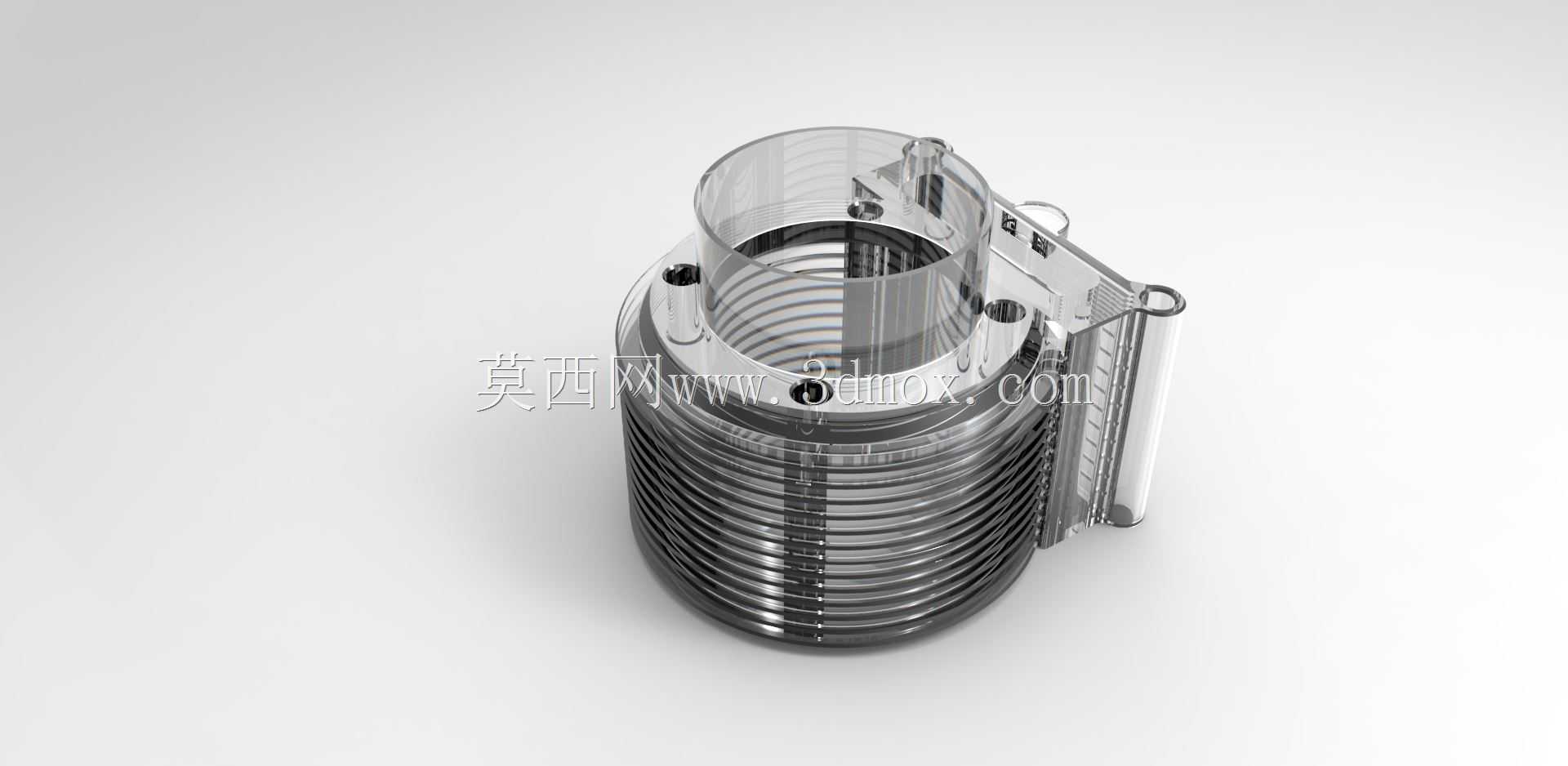

透明壳体带侧装支架螺纹连接结构件

　　做这类带侧装支架的透明螺纹结构件，最先要捋顺的是它的实际使用场景——多数时候是用在小型流体管路的可视化观测段，或是小型动力单元的外层防护壳体，既要承担内部介质的通流导向，也要给旁侧的传感模块、快接管线提供安装位，不能只做个光溜溜的筒状结构凑数。从结构本身来看，主体段采用等距外螺纹设计，螺纹的牙型角、螺距都要匹配常用的管路连接标准，安装时不需要额外加工转接件，直接拧入对应规格的内螺纹接口就能完成固定，螺纹段的长度要覆盖常规安装壁厚的需求，同时预留1-2牙的余量避免拧入过深顶到内部流道。主体上部做了扩口的直筒段，这个位置不是随意做的造型，一方面是给内部装入的滤芯、导流件留出足够的安装空间，另一方面扩口端面做了平整的密封面，

　　搭配密封圈就能和上端盖实现端面密封，不会出现介质渗漏的问题。侧部延伸出来的支架结构，是整个设计里最需要考量安装边界的部分，支架上预留的两个安装孔位，孔距要匹配常用的传感元件固定尺寸，支架和主体筒身的连接位置做了加厚的过渡圆角，避免长期受振动出现应力开裂，支架末端的挂耳结构是用来走旁通管线的，管线卡入挂耳后不会和周边运动部件产生剐蹭，也能减少管线接头处的受力。整个结构采用透明材质设计的时候，壁厚要控制在均匀范围内，螺纹段的壁厚和直筒段、支架段的壁厚差不能超过1.5mm，不然注塑或者机加工的时候会出现缩痕、应力集中的问题，透明材质的透光性要满足观测需求，能直接看到内部介质的流动状态、或是内部构件的运行位置，

　　不需要额外拆开设备就能判断运行是否正常。设计的时候还要考虑安装的操作空间，侧支架的突出长度不能超过主体外径的1.2倍，不然在紧凑的设备舱里安装时，会和周边的其他零部件产生干涉，主体下端的螺纹起始端做了倒角导向，拧入接口的时候不需要反复对准，能提升现场装配的效率。上部直筒段的内壁做了细微的定位卡槽，装入内部的密封件、导流件时可以直接卡入卡槽定位，不需要额外打胶或者用紧固件固定，后期维护拆解也更方便。要注意的是，侧支架和主体连接的位置，不能出现尖锐的内角，不然透明材质在受内压或者外部冲击的时候，应力会集中在尖角位置直接开裂，所有过渡位置都要做R0.5以上的圆角处理，既提升结构强度，也能避免加工的时候出现崩边的问题。

　　另外整个结构的流通内径要和连接管路的通径保持一致，不能在结构内部出现缩径的台阶，不然会增大介质流动的阻力，也容易在台阶位置积存杂质造成堵塞。做三维建模的时候，螺纹部分不能只做贴图示意，要准确画出牙型的实际轮廓，不然后期出加工图纸或者做3D打印验证的时候，会出现螺纹配合过松或者过紧的问题，侧支架的安装孔位要标注清楚形位公差，保证和配套元件安装的时候不会出现孔位错位。
