创意相框式齿轮传动互动展示摆件

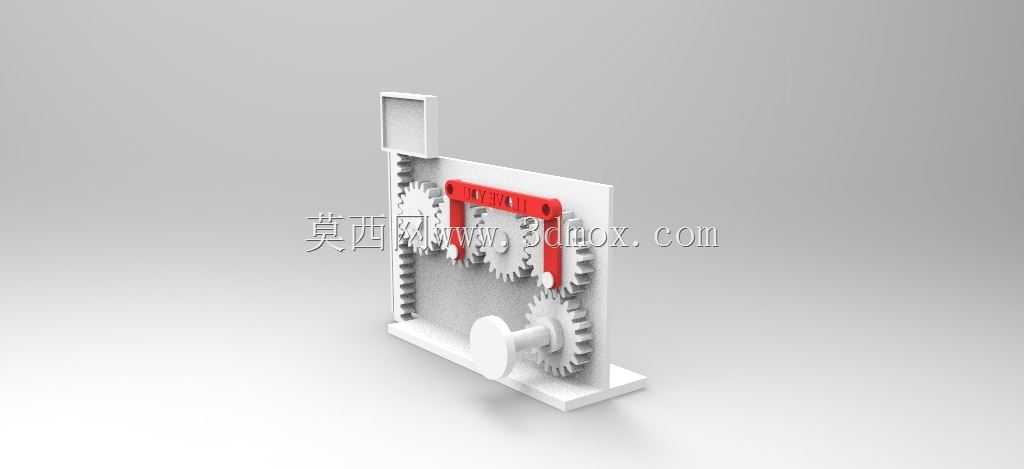

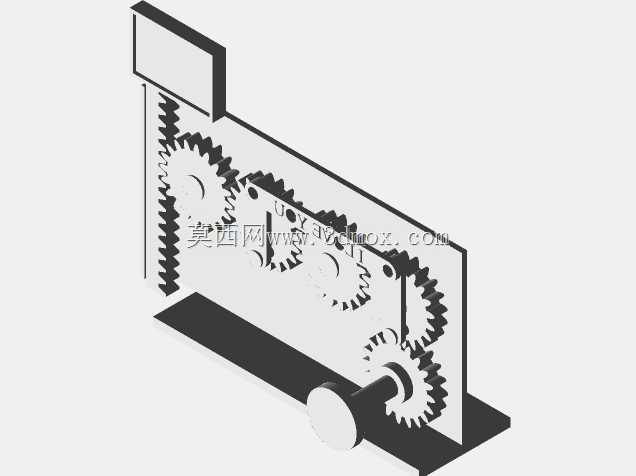

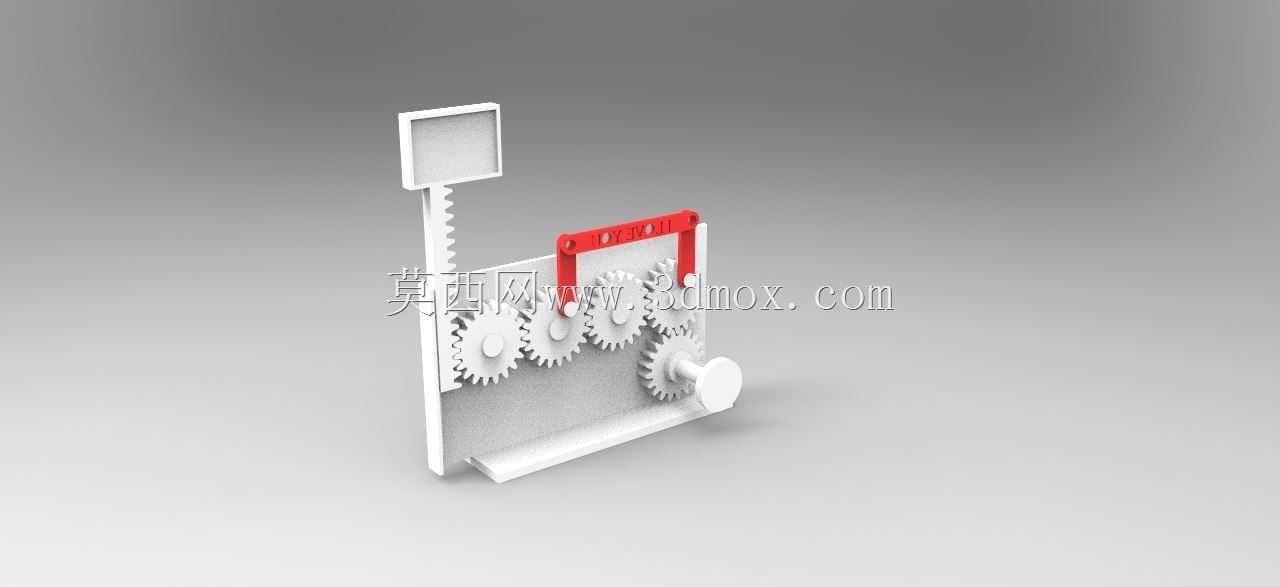

　　这款结构将齿轮传动机构与日常相框功能做了融合设计，打破了传统传动构件仅用于工业设备的应用边界，既可以作为桌面文创摆件放置于办公、家居场景，也可作为机械传动原理的直观演示教具，用于青少年科创启蒙、机械结构认知教学场景，让原本生硬的齿轮传动逻辑以生活化的形态呈现，降低机械原理的认知门槛。从实际功能来看，该结构核心依托齿条与齿轮的啮合传动实现顶部心形标识件的升降动作，使用者拨动侧边的调节拨块，即可通过内部的齿轮组传递扭矩，带动与心形件连接的齿条沿竖直导向槽做直线往复运动，整个动作过程顺滑无卡滞，既保留了机械传动的精准感，又通过互动操作增加了摆件的趣味性，区别于普通静态相框仅有的照片承载功能，附加了可交互的机械玩法。设计思路上，

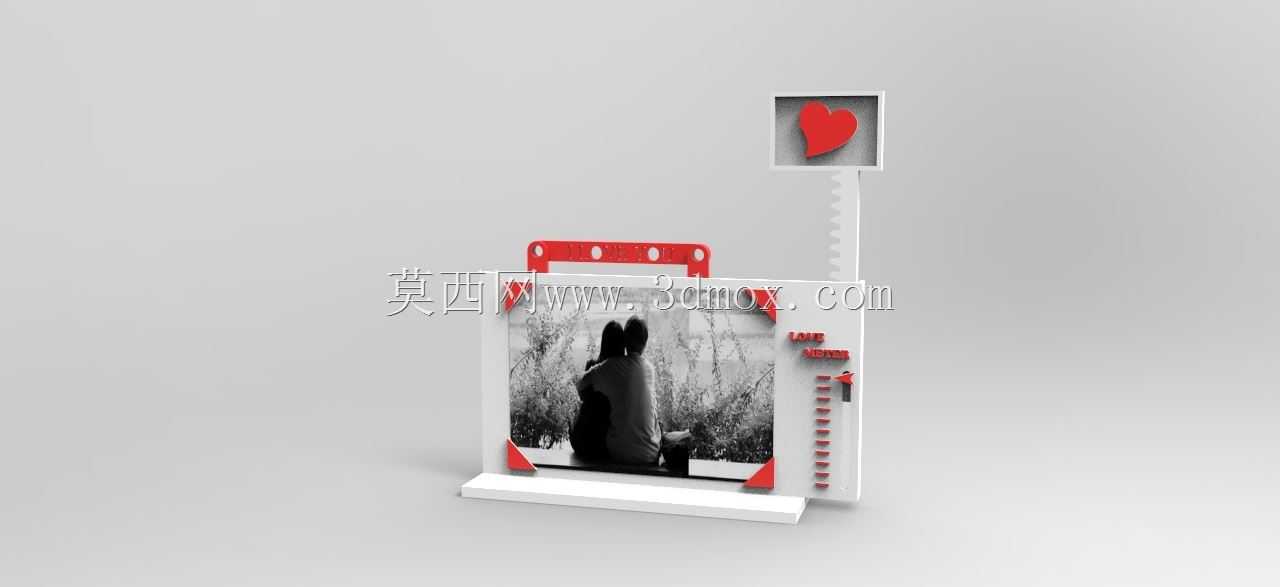

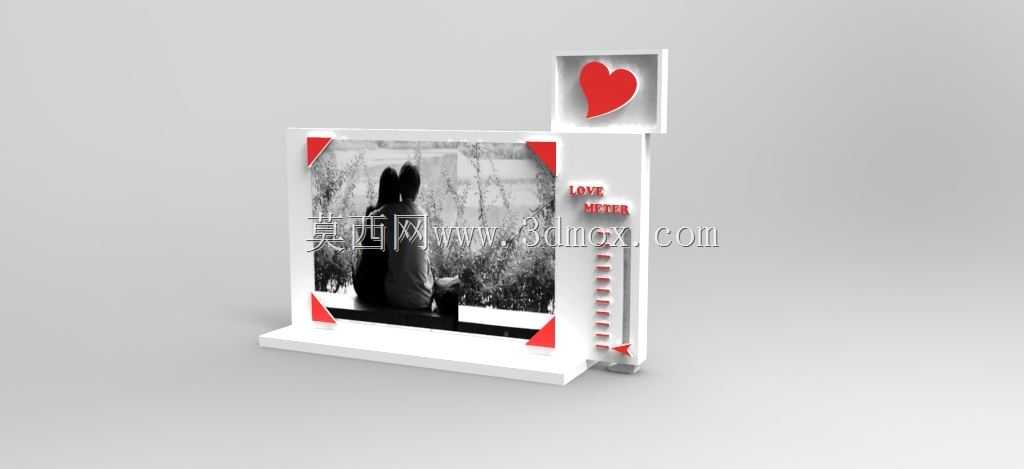

　　整体采用框架式承载结构，主体相框部分预留标准照片放置位，四周设置红色固定压块用于夹持照片，无需额外粘胶即可完成照片的固定与更换，适配常规6寸左右的照片尺寸；传动部分全部集成在相框右侧的竖置结构腔内，齿轮组采用层级排布方式，将输入拨块设置在结构腔外侧中下部位置，符合人手操作的舒适高度，竖直齿条沿结构腔内壁的导向筋做直线运动，顶部伸出端用于安装心形装饰件，运动行程控制在合理范围内，避免齿条脱出导向结构。外形尺寸方面，整体结构采用桌面摆件的常规尺度，底座宽度大于相框主体宽度，放置时重心落在底座支撑范围内，无需额外固定即可稳定放置在水平台面上，安装边界无外凸的尖锐结构，所有棱边均做了圆角过渡处理，日常摆放、操作时不会划伤手部；

　　传动构件的啮合间隙经过合理设计，既保证传动过程无明显虚位，又不会因间隙过小导致操作阻力过大，拨动拨块时的阻尼感适中，操作反馈清晰。结构细节上，相框顶部设置了一体式的挂孔结构，除了桌面放置外，也可通过挂孔将整个结构悬挂在墙面使用，两种安装方式适配不同的使用场景；右侧传动腔的外侧设置了刻度标识，可直观显示心形件的升降位置，进一步强化了机械结构的质感；所有传动构件均隐藏在框架结构内部，外部仅露出操作拨块与顶部动作件，既保证了外观的整洁度，也避免了外露传动结构夹手、积灰的问题，日常清洁仅需擦拭外表面即可，维护难度极低。从结构设计的工程角度来看，该设计将机械传动的功能性与文创产品的观赏性做了平衡，没有为了追求外观效果牺牲传动结构的可靠性，

　　齿轮的模数、齿宽参数均按照手动操作的受力场景做了匹配，齿条的导向长度足够覆盖全行程的运动支撑，即使频繁操作也不会出现结构变形、传动卡滞的问题；框架主体采用等壁厚的结构设计，既保证了整体的结构强度，又不会因壁厚过大导致整体重量过重，桌面放置时不会轻易被碰倒，悬挂使用时对墙面挂载点的承重要求也较低。
