450V470uF铝电解电容三维结构建模

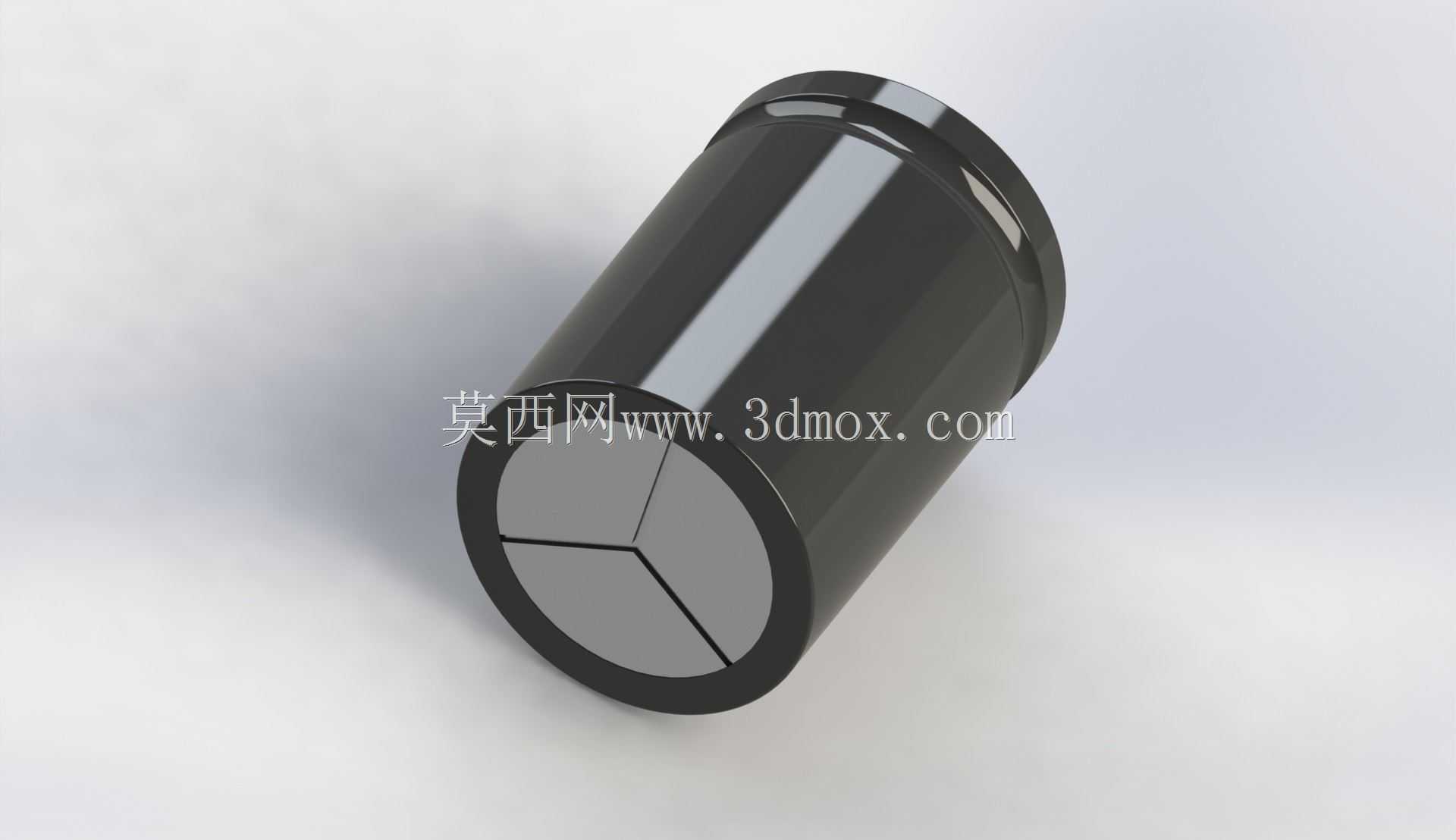

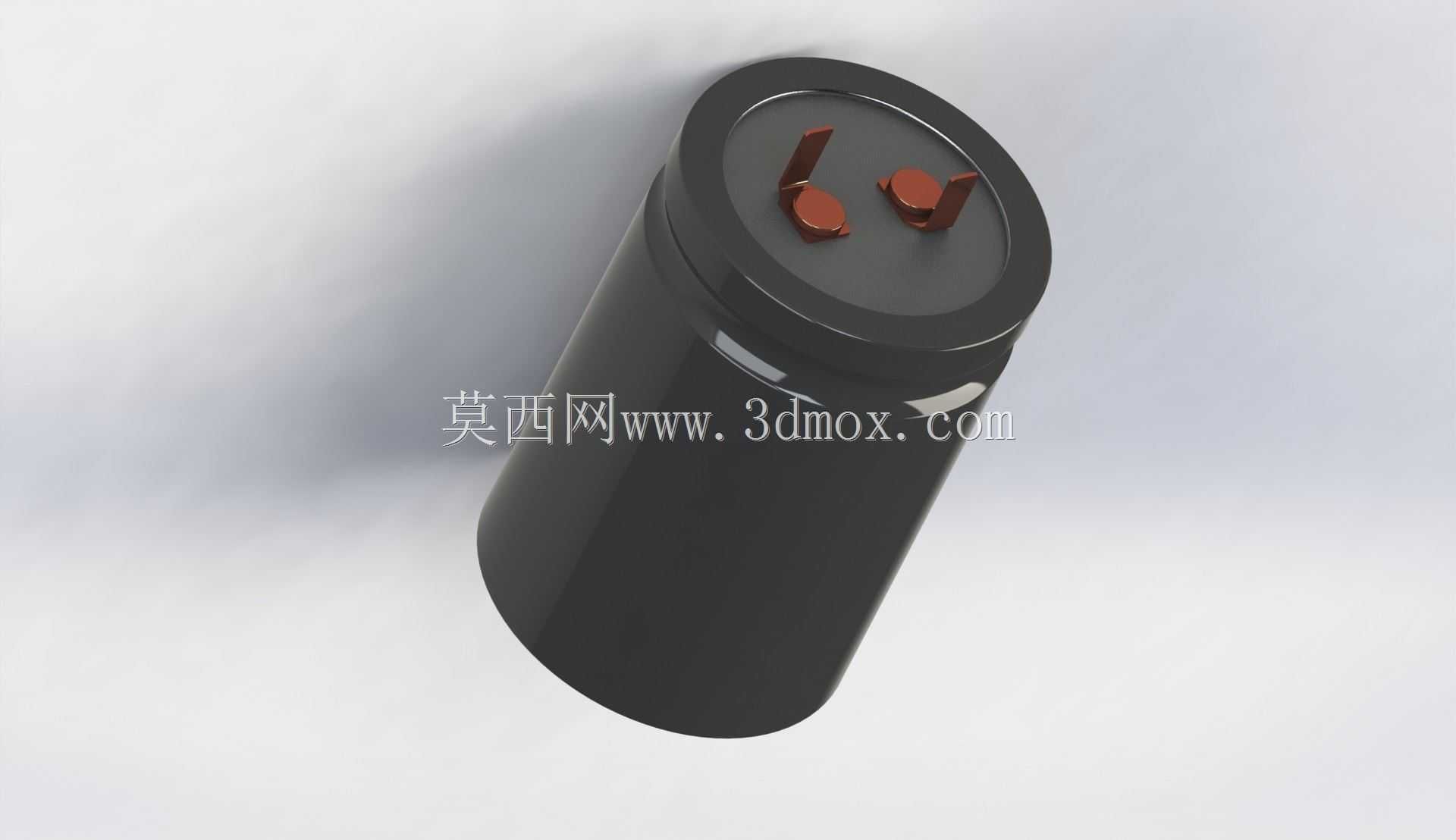

　　在工业控制板卡、开关电源、变频驱动设备的PCB布局阶段，直插式铝电解电容的占位与干涉校验是结构设计环节不可跳过的步骤，本次建模的450V470uF规格电容，是高压直流母线回路里的常用器件，主要承担输入侧滤波、电压尖峰吸收、维持母线电压稳定的作用，常见于工业变频器输出端、大功率开关电源初级整流侧、伺服驱动器主回路这类对耐压值与容值有较高要求的电路场景。从实际选型的工程经验来看，这类高压大容量电解电容的外形尺寸公差、引脚间距偏差会直接影响PCB焊盘设计与壳体内部的装配空间预留，建模时优先还原了产品的真实安装边界：主体为圆柱形铝壳封装，顶部设置防爆压痕结构，两个扁形引脚沿顶面中心对称分布，引脚的伸出长度、

　　截面尺寸完全匹配行业通用的焊盘开孔规范，避免后续导出工程图时出现安装孔位不匹配的问题。设计思路上没有做过度的外观美化，而是优先保证装配参考价值：铝壳外壁的滚槽结构、顶部塑封层的台阶高度、引脚根部的固定胶层都做了1:1的结构还原，因为在实际设备装配中，电容顶部与设备上盖的安全距离、电容本体与周边功率器件的散热间隙，都需要依赖精准的外形尺寸做校验，尤其是这类高压电容，本体与周边导电部件的爬电距离必须满足安规要求，模型的尺寸精度直接决定了结构评审阶段的校验有效性。从应用场景的实际需求出发，这类电容在安装时通常会搭配橡胶固定座或者点胶加固，建模时特意保留了电容底部的平整端面，方便设计人员在装配体里快速搭配固定座模型做整机布局，

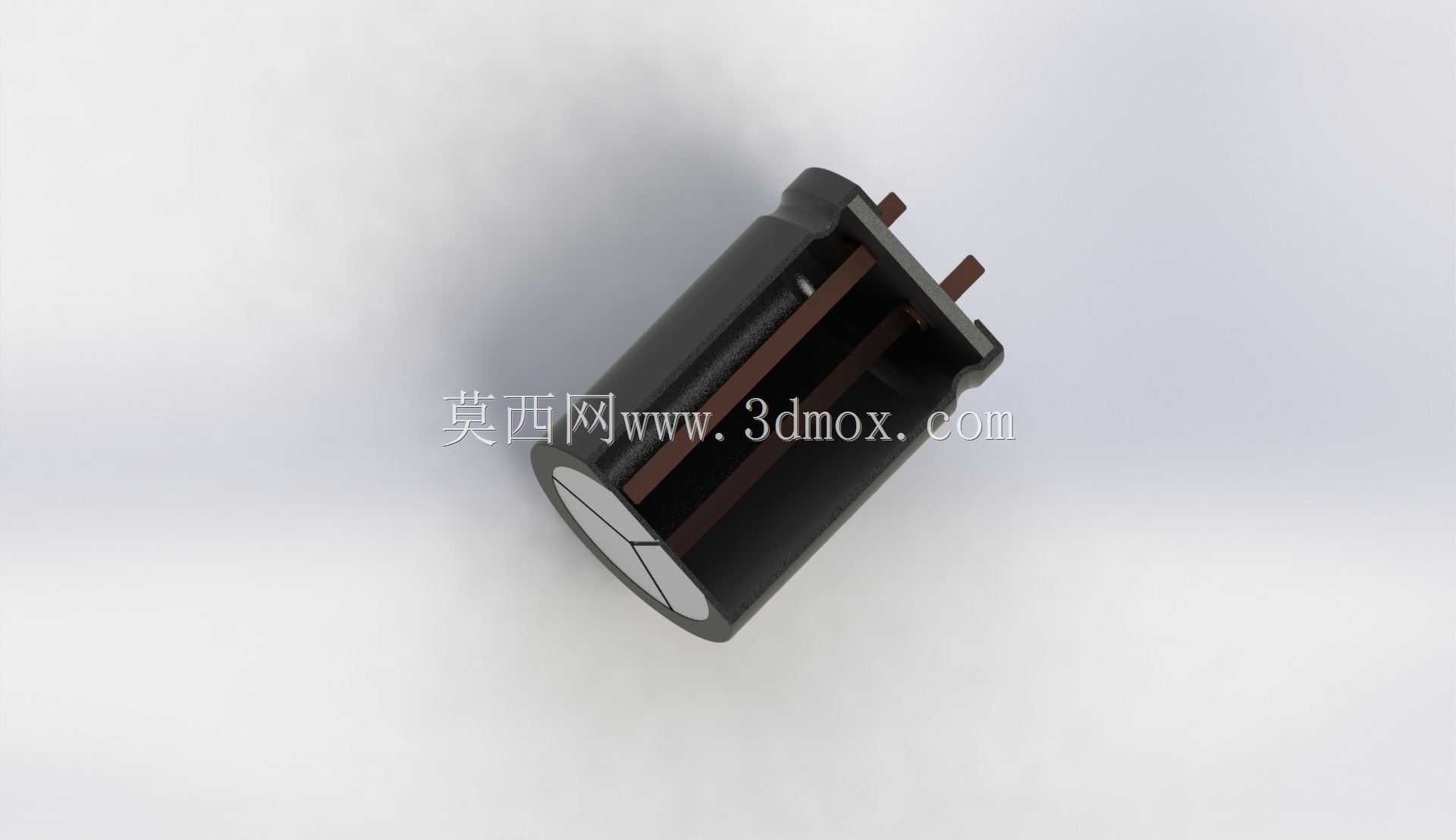

　　同时圆柱侧面的基准面设置也贴合工程软件的装配习惯，可以直接选取圆柱面做同轴配合、选取引脚底面做贴合配合，不需要额外做基准面转换。不同于小容量贴片电容的建模逻辑，这类大容量直插电容的重量较大，在振动工况下（比如工程机械车载电控设备、风机变桨控制柜内的应用），引脚的受力强度是结构设计需要重点考量的部分，模型里还原的引脚根部过渡圆角、引脚与铝壳顶面的连接结构，可以辅助设计人员做引脚受力的有限元分析参考，提前预判长期振动工况下的引脚断裂风险。在PCB布局的实际操作中，这类高压电容的排布不能过于贴近发热器件（比如整流桥、IGBT模块），因为电解电容的电解液工作温度直接影响使用寿命，

　　精准的电容本体模型可以帮助结构设计人员快速核对电容与周边散热器件的间距，预留出足够的散热风道空间，避免出现因布局过近导致电容长期超温工作、寿命大幅缩减的问题。模型的外形尺寸完全遵循行业通用的450V470uF直插铝电解电容的尺寸规范，本体直径、高度、引脚间距、引脚截面尺寸都与量产实物保持一致，既可以用于产品研发阶段的结构干涉校验，也可以用于教学场景下的电子装配实训演示，帮助刚入行的结构设计人员熟悉这类常用被动器件的安装边界与设计注意事项，减少打样阶段因器件尺寸预留错误导致的PCB改版、壳体修模问题。
