单向锁止传动驱动器结构设计方案

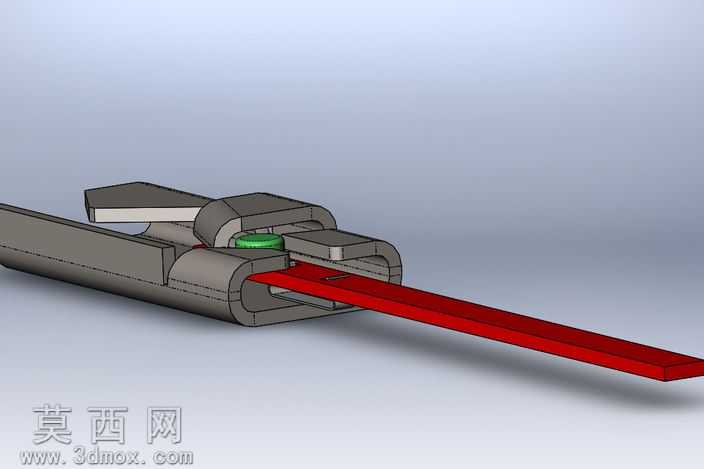

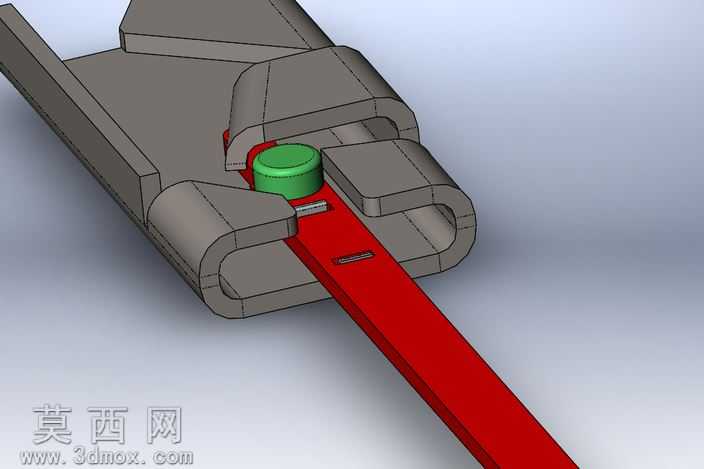

本作品为单向锁止功能的传动驱动器三维设计，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先对锁止驱动器的功能需求进行拆解，明确其单向传动、反向锁止的核心作用，依次完成基座壳体、锁止棘爪、复位弹性件、传动齿条、压合触发件的独立建模。基座部分采用抽壳与加强筋结合的结构设计，既保证壳体的结构强度，又合理控制整体重量，壳体内部预留棘爪的转动铰接位、弹性件的安装卡槽，同时设计与传动齿条适配的滑动导向槽，确保齿条运动过程中无偏移卡滞。锁止棘爪的齿形经过反复参数调整，齿面角度经过运动干涉校验，保证齿条正向推进时棘爪可被齿面平滑顶起，不会阻碍传动行程，反向受力时棘爪可快速卡入齿条齿槽，实现可靠锁止，避免齿条回退。传动齿条采用长条形等截面设计，齿距与棘爪齿形精准匹配，齿条表面做平整化处理，降低滑动过程中的摩擦阻力。复位弹性件采用圆柱螺旋压缩弹簧结构，建模时还原弹簧的节距、丝径与自由长度参数，确保棘爪被顶起后可获得稳定的复位弹力，时刻贴合齿条表面。压合触发件采用杠杆式结构设计，铰接于基座上部，按压时可带动棘爪抬升解除锁止，释放后随弹簧复位重新进入锁止状态。渲染阶段采用工业级材质赋值，基座壳体赋予哑光深灰色工程塑料材质，调整粗糙度参数模拟注塑件的细腻表面质感；传动齿条赋予亮红色硬质金属材质，添加轻微金属反光效果突出构件辨识度；锁止棘爪赋予深灰色金属材质，铰接轴添加金属光泽质感；复位弹簧赋予亮绿色工程塑料材质，清晰区分内部功能构件。场景搭建采用浅灰色渐变背景，添加柔和的环境漫反射光源与定向补光，避免构件表面出现过曝或死黑区域，清晰呈现各零件的装配关系与结构细节。设计过程中全程进行运动仿真校验，模拟齿条正向推进、反向锁止、按压解锁的全流程动作，排查各运动副之间的干涉问题，调整棘爪转动角度、弹簧压缩行程、齿条滑动行程的参数匹配度，确保整个机构动作顺畅无卡滞，锁止状态下无松脱间隙，解锁动作响应灵敏，可直接用于门窗五金锁具的配套结构参考，也可作为单向传动机构的教学演示模型使用。
